GridScan/Pro Français
34 © CEDES | V 1.0
9. Diagramme en fonction du temps

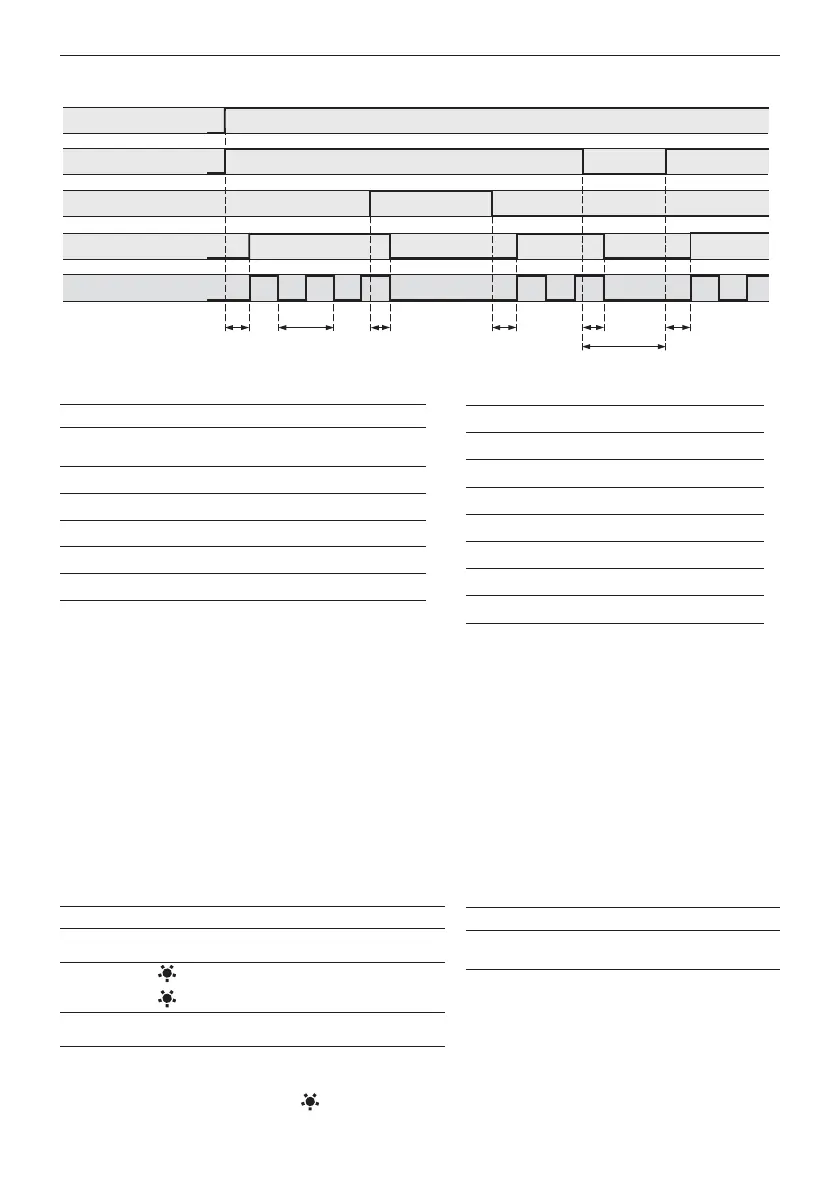

Figure 13: Diagramme général des temps
Tableau 2: Valeurs de temps - diagramme des temps
Tableau 3: Valeurs de tension
10. Démarrage
1. Activer le courant d'alimentation principal et la commande de la porte. Les LED du récepteur clignotent pendant le
démarrage.
2. Vérifier l’état des LEDs des bords optiques (sous tension, état).
3. Tester si le système travaille correctement en laissant la porte s'ouvrir et se fermer, et interrompre les faisceaux
optiques pendant ces mouvements d'ouverture et fermeture.
11. Description de l'état des LEDs
Bord récepteur (Rx) Bord émetteur (Tx)
Tableau 4: LED description de l'état bord récepteur
 = LED allumé  = LED éteinte = LED clignotante
Tableau 5: LED description de l'état bord émetteur
t
2
t
1
t
4
t
7
t
5
t
3
t
6
HIGH
LOW
HIGH
LOW
Entrée test (L)
Détection
d'objet
Sortie (PNP/NPN)
PAS OBJET
OBJET
TEST
USP
GND
Tension
d’alimentation
HIGH
LOW
Sortie FSS
Temps Valeur [ms]
Temps de mise sous tension t1 max. 1,700
Temps de réponse 22 éléments t2 typ. 40
max. 80
Temps de retombée t3 max. 50
Temps de réponse Test t4 max. 80
Temps de redémarrage t5 max. 200
FSS Temps de séquence t6 1
Temps de test t7 min. 100
PNP / NPN
Tension d’alimentation USP 10 ... 30 VDC
Tension d’alimentation GND 0 V
Entrée test HIGH > 10 VDC
Entrée test LOW < 2 VDC
Sortie HIGH > USP - 2 VDC
Sortie LOW < 2 VDC
Sortie FSS HIGH 3.4 … 4.2 VDC
Sortie FSS LOW < 1 VDC
LED verte LED rouge Etat du capteur
 
Champ protégé libre
 
Aire protégée interrompue ou porte
fermée


Démarrage (clignotement lent)
Erreur interne (clignotement rapide)
 
Pas de tension ou bord optique
défectueux (voir Chapitre 12)
LED verde Bord émetteur

Tension OK

Pas de tension ou bord optique
défectueux (voir Chapitre 12)
