4. 導入
GridScan/Proは、非常に信頼性の高いSIL 2認定のセーフ
ティ ライトカーテンです。 それは部門別または高速
ドアの様な全てのタイプの産業用ドアを保護する為に開
発、設計されました。 このシステムは最大10 mのドア
開口幅に適し、1.6 m/sのドア閉鎖速度に対応します。
開速度は3 m/sまで。投光器と受光器は、ガイドレール
（ブランキングバージョン）またはドアの前面または背
面（スタティックバージョン）に直接取り付けることが
できます。 従って、ブランキングとスタティック バ
ージョン（ドアブランキング無し）があります。
GridScan/Proには周波数安全信号（FSS）またはプッ
シュプルが選択可能で、1つのシステムで全ての関連
出力に対応できます。FSS出力を選択すると、EN ISO
13849-1：2015 Cat.2にライトカーテンの定期的なテス
ト無しで、準拠した操作が可能になります。 この出力
は、GridScan/ProのTÜV認定に含まれています。

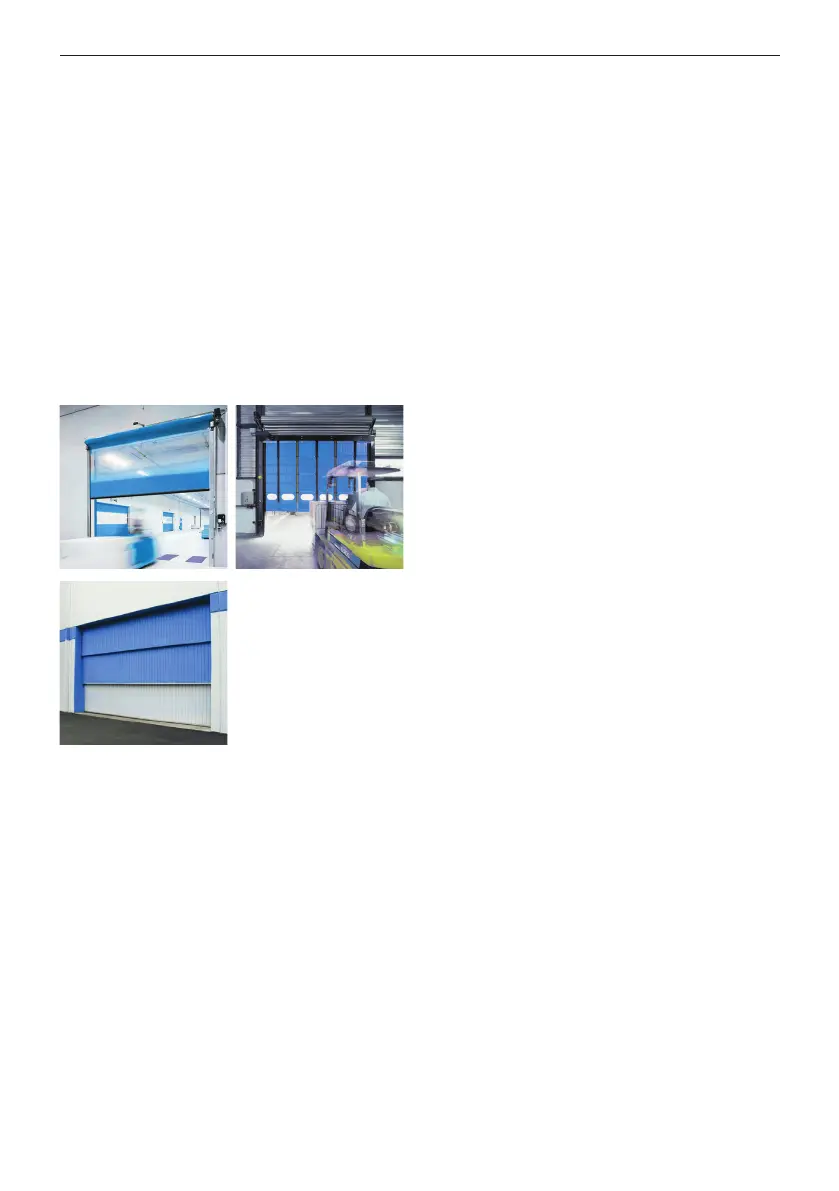

図1: 典型的なGridScan/Proアプリケーション環境
4.1 GridScan/Proの機能
• TÜV - ECタイプ試験認定
• SIL 2認定
• ドアブランクに因るドア端の直接統合
• PNP/NPN（プッシュプル）とFSSを組み合わせた
出力
• 最も簡単なアライメント
• 追加情報の為の2番目の出力
• FSSコントロールユニットによる近代化プロジェク
トに最適
• ドアの閉鎖速度は最大1.6 m/s
• FSS出力が選択されていれば、テストせずにSIL 2
を実現
• 通信インタフェース付きのバージョンを準備
• 断面はわずか12 mm〜14.5 mm
4.2 タイプ-GridScan/Pro
• 標準
標準タイプは、EN 12978：2009に準拠したドアのブラ
ンキングと解像度を特長としています。 これは、筐体
の長さに応じて素子間で解像度が異なることを意味しま
す。
重要: ドアが最大高2.5 m まで監視されている場合、
標準タイプはEN ISO 13849-1：2015およびEN 12978
：2009に従って認証されています。
• STタイプ
STタイプにはドアブランク機能はありません。 それは
異なる用途の為のCat. 2安全ライトカーテンとして使う
ことができます。
重要: ドアが2.5mまでの全高に渡って監視されてい
る場合、STタイプはEN ISO 13849-1:2015及びEN
12978:2009によって認証されています。
4.3 タイプの記述
GRS/Pro – aa – bbbb – cc, dd, ee, ff
aa : SY System
Tx Sender
Rx Empfänger
dd : - Standardtyp mit Torausblendung
ST Statisch
bbbb : Überwachungshöhe in mm
cc : Anzahl Elemente
ee : Information Ausgang 1 (werksseitige
Voreinstellungen)
ff : Information Ausgang 2 (werksseitige
Voreinstellungen)
図2: タイプの記述
例:
• GRS/Pro SY-2500-22
GridScan/Proシステム、安全長2500 mm、22素子
4.4 使用目的
GridScan/Proは、EN 12978:2009及びEN 12453:2017に
従って、産業向けドアのガイドレールの内外への取り付
け及び使用の為に設計及び認証されています。
GridScan/Proは、EデバイスとしてEN 12453:2017に準
拠した安全装置として使用でき、EN 61508:2010に準
拠したSIL 2までの安全レベルとEN ISO 13849-1：2015
によるカテゴリ2（cat.2）/性能レベルd（PL d）を満た
します。
