GridScan/Pro
日本語
© CEDES | V 1.0 65
5. 概要
投光器と受光器の筐体は、最大2.5 mの防護高を提供する赤外線ビームのグリッドを形成します。赤外線ビームが
遮断されると、接続されたドア制御装置に出力信号を送ります。 検出エリアが再び解放されると直ぐに、出力が切
り替わり、そのエリアが「解放」であることを示します。 ブランキングシステム（標準バージョン、第4.2章）は
ガイドレールに直接取り付ける様に設計されています。 ドアが閉じると、GridScan/Proはドアをその様に認識し、
出力を切り替えません。

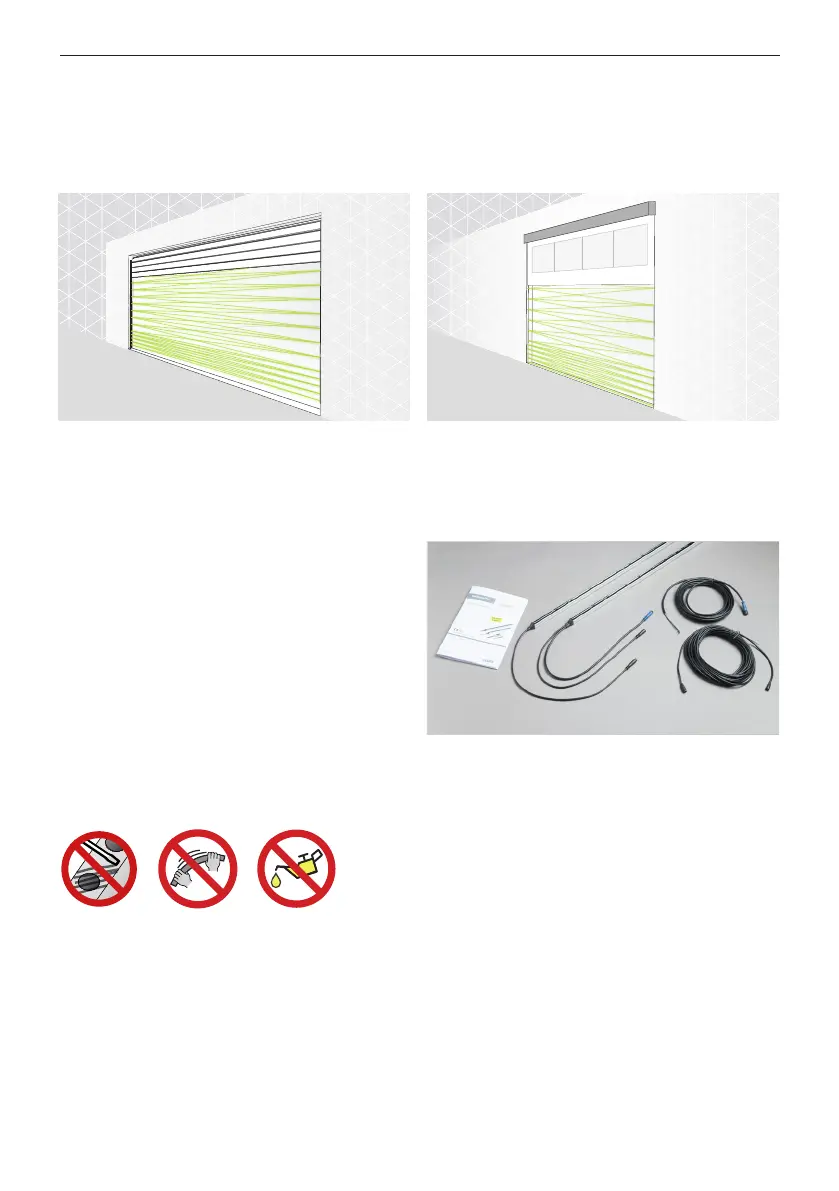

図3: ドアブランキング付き部門間ドア
5.1 配送パッケージ
GridScan/Proのパッケージは次のもので構成されています:
• 1 x GridScan/Pro投光器（Tx）
• 1 x GridScan/Pro受光器（Rx）
• 1 x 同期ケーブル10 m（33 ft）
• 1 x 接続ケーブル5 m（16.5 ft）
• 1 x 設置ガイド
5.2 一般的な指示と注意事項
図4: ドアブランキング付き高速ドア
図5: 一般的なGridScan/Pro配送パッケージ
光学レンズは光路を形成するので、絶対に傷を付けたり塗装
したりしないで下さい。 筐体に追加の穴を開けないで下さ
い。 損傷を避ける為に、取り付ける直前に筐体の梱包を開け
て下さい。
端を曲げたりねじったりしないで下さい。
オイルはケーブルを損傷する可能性があります。 汚染は常に
避けなければ成りません！
化学薬品は筐体や光学特性を損傷する可能性があります。 接
触は常に避けなければなりません！
