6.1 ドア ブランキング
GridScan/Proは、物体による光線の遮断と、ドアを閉じることによる光線の遮断かを区別できます。 GridScan/Pro
は、さまざまな中断パターンを分析することによってこれを行います。
閉じて行くドアの遮断パターン:
閉じて行くドアの光線の遮断は、一番上の光線が下に向かって開始します。 ブランキングを実現する方法は2つあ
ります。
Min. height of
the lower end
of the door
Optical element
GridScan/Pro edge

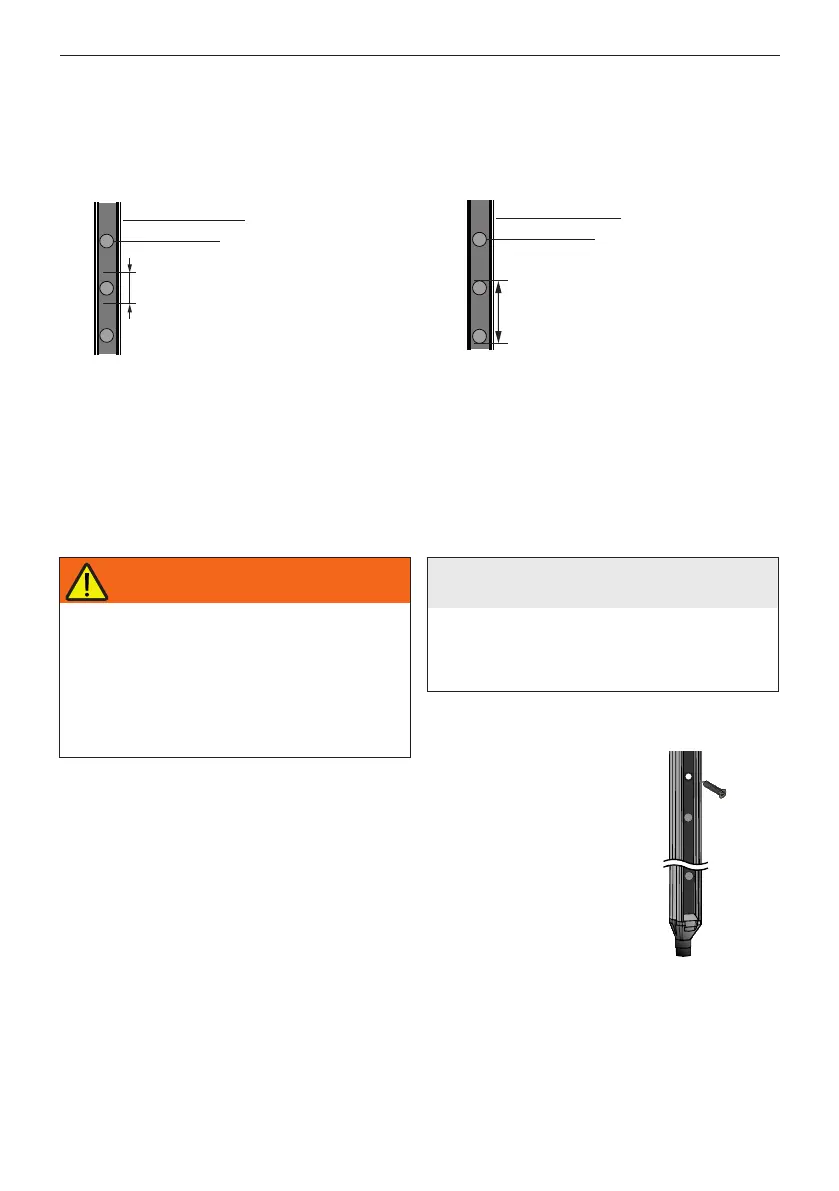

図9.1 ドアの端を通るドアブランキング
7. 設置
1. システムで作業を行う前に、ドア制御装置の主電源を切り、このシステムが停止し
ていることを明確に表示して下さい。
2. 受光器の筐体をドアの片側に取り付けます。
重要 標準タイプ:
 受光器の筐体をドア制御装置の横にあるガイドレールに取り付けます（図7）。
 EN 12978：2009を満たす為には、筐体の下端がドア閉位置の高さになければな
りません。
重要 STタイプ：
GridScan/Proが静的に取り付けられている場合（図8）、ドアはビームを遮っては
いけません（ドアブランキング機能はありません）。
図10: 正面の取り付け
Optical element
GridScan/Pro edge
Min. distance always
covered by the
beamblocker
図9.2 ビームブロッカーによるドアブランキング
警告
電気及び機械的危険
感電や予期せぬドアの動きにより、重傷を
負ったり死亡する恐れがあります。
 該当する全ての安全対策に従ってくだ
さい。
 特定の承認されたツールのみを使用して
下さい。
 GridScan/Proを調整する必要がある場合
は、主電源を切ってサービス停止と表示
する必要があります。
通知
GridScan/Proの機械的損傷
 ライトカーテンに追加の穴を開けないで下
さい。
 取り付けネジを締めすぎないで下さい。
 平らな面に筐体を取り付けます。
ライトカーテンがガイドレールの前または後ろにある場
合は、下降するドアがアクティブビームを遮ることはあ
りません。 然しながら、ドアの何れかの部分（例えば、
ケーブル）がライトカーテンを遮る場合には、やはりブ
ランキングが必要となることがあります。 ビームブロッ
カーを使用することができますが、ドアを閉める間、少
なくとも1つの素子が連続的に覆われる様に取り付ける
必要があります（図9.2）。
GridScan/Proがガイドレールに組み込まれると、ドアは
ライトカーテンの真正面を移動します。 これは、少なく
とも1つの素子が完全に覆われている様にする為には、
ドアの最下部が少なくとも30mmの高さであることが必
要です。 ドアの座板がライトカーテンの投光器と受光器
の間の全距離に伸ばすことも重要です（図9.1）。
