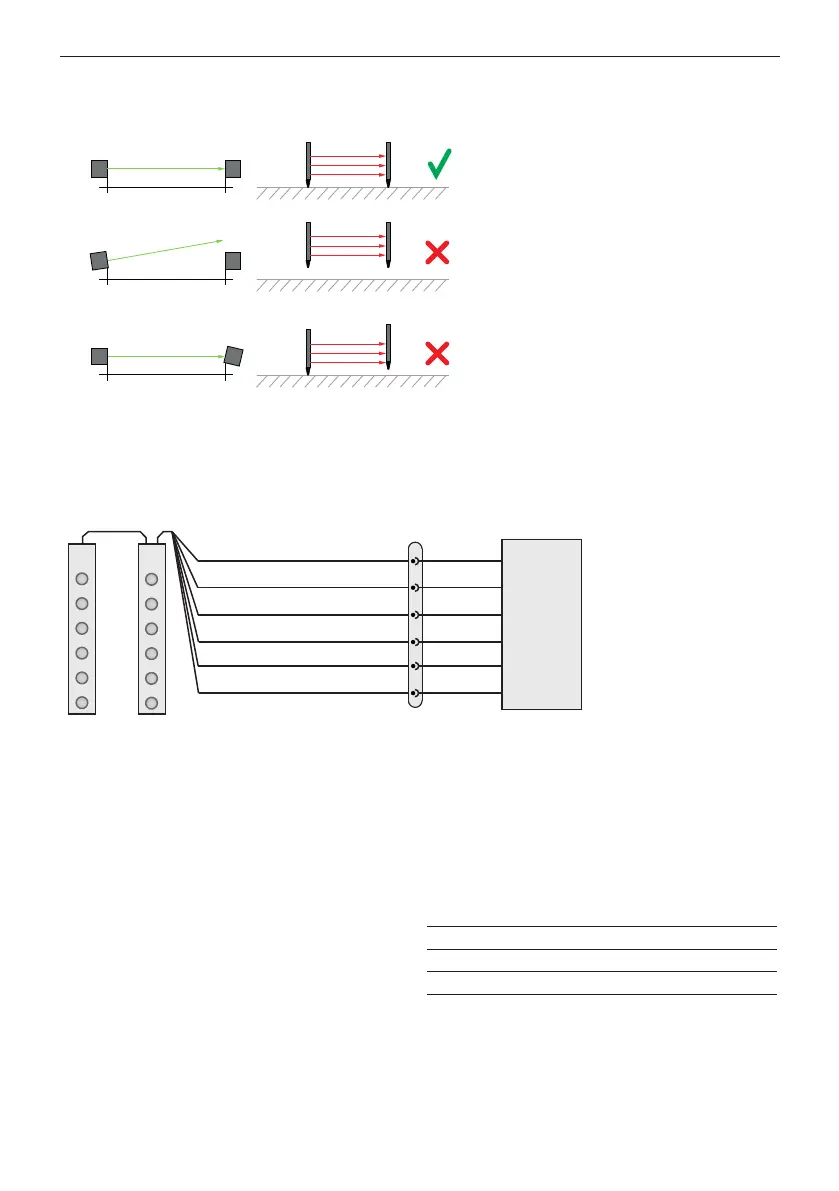

3. Monte el perfil emisor enfrentado al perfil receptor. Si el receptor se monta en la guía de la puerta, el emisor debe
montarse en la guía opuesta al receptor.
Importante: Asegúrese de que los elementos ópticos estén uno frente al otro (Capítulo 5.3).
4. Conecte el emisor con el receptor utilizando el cable de sincronización.
5. Conecte el cable de conexión al conector azul del receptor y conéctelo al controlador de la puerta (Capítulo 8).
8. Conexión eléctrica
Figura 11:
5
2
4
3
1
6
Selectable output logic
Test input*
Output 1 (PNP/NPN and FSS)
U
SP
GND (0 V)
Not used or Output 2 (PNP/NPN)
Door
controller
Tx Rx
M8, 6-pin
brown
black
gray
white
Synchronization
cable
* If FSS output is
selected white wire needs
to be connected to U
SP
or test signal
blue
green
Diagrama de conexión
Importante: Los conductores no empleados deben ser separados y aislados.
8.1 Salidas
Cuando un objeto interrumpe el campo de detección (OBJECT DETECTED), la salida cambia de estado transcurrido t2
(Capítulo 9). Cuando el objeto sale del campo de detección (NO OBJECT), la salida vuelve al estado inicial transcurrido t3.
8.1.1 Cambio lógica de salida
La lógica de la salida 1 se configura mediante el hilo
gris. La lógica será definida durante la puesta en tensión.
Después del encendido, la lógica no cambiará hasta que se
realice el siguiente encendido. La lógica predeterminada
es LO (activa con luz) (usada en el diagrama de tiempos).
La lógica de salida es LO si el hilo gris está conectado
a GND (0 V). La conexión del hilo gris a USP (10 ... 30
VCC) cambia la lógica de salida a DO (activa sin luz). Si el
cable gris no está conectado (flotante), la lógica de salida
cambia a señal FSS.
Hilo gris Logia de salida 1
Unido a GND (0 V) Push-Pull LO
Unido a USP Push-Pull DO
No conectado (flotante) FSS
Tabla 1: Tabla lógica de salida 1
