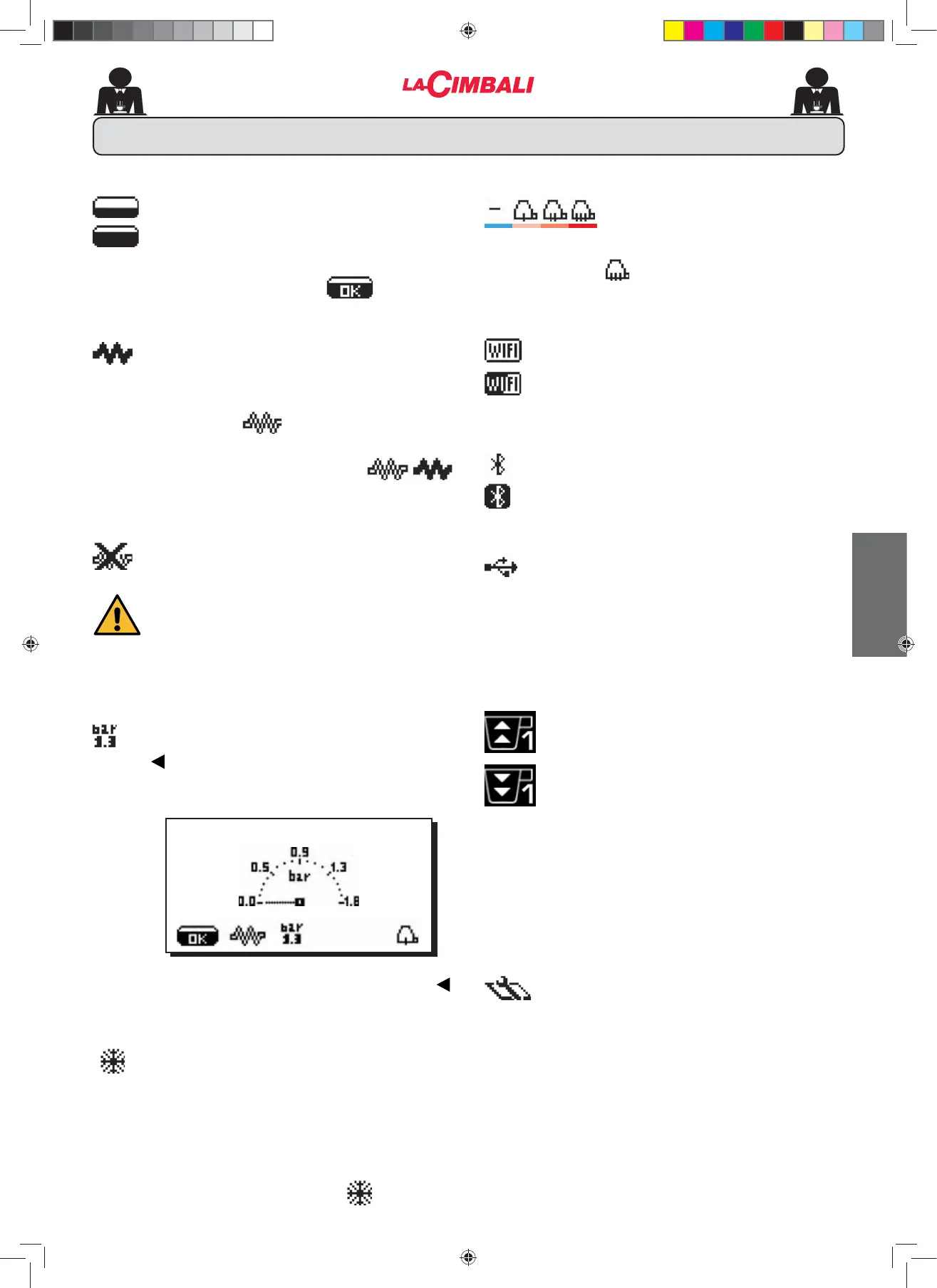

Cimbali M26 - Beschreibung der am Display Angezeigten Symbole (nur DT-Ausführungen mit Display)

Deutsch
13 DE
20 SEP 17 15:18:12
STAND
Dieses Symbol steht für den Wasserstand im
Wasserkessel.
Während der Ladephase wird der untere Teil des
Symbols abwechselnd angezeigt.
Bei Erreichen des optimalen Stands wird das
Symbol wie folgt angezeigt .
WIDERSTAND
Dieses Symbol (innen dunkel) zeigt an, dass der
Widerstand aktiviert wurde und funktioniert.
Bei Erreichen des festgelegten Kesseldruckwertes
wird das Symbol wie folgt angezeigt:
(innen hell).
Während der gesamten Betriebsdauer der
Maschine werden die zwei Symbole
abwechselnd auf dem Display angezeigt und
weisen auf das Vorhandensein, oder nicht, der
elektrischen Heizung hin.
Dieses Symbol zeigt an, dass der Widerstand des
Heizkessels deaktiviert ist.
N.B.: Der Benutzer kann die elektrische
Heizung nicht aktivieren/deaktivieren.
Wenn die Ein-/Ausschaltfunktion eingestellt ist,
erfolgt die Aktivierung der elektrischen Heizung
automatisch.
KESSELDRUCK
Dieses Symbol steht für den Wert des Kesseldrucks.
Durch Drücken für etwa 3 Sekunden der Taste
lässt sich das Manometer auf analoge Weise
anzeigen; auf dem Display wird Folgendes
angezeigt:
Erneut etwa 3 Sekunden lang die Taste
drücken, um zur klassischen Displayanzeige
zurückzukehren.
Dieses Symbol zeigt an, dass die Maschine sich
LQ GHU HUVWHQ $XIKHL]SKDVH EH¿QGHW RGHU GDVV
der Kesseldruck unter 0,5 bar gefallen ist.
Für die gesamte Dauer dieser Phase werden auf dem
Display abwechselnd das Symbol und der Kesseldruck
angezeigt.
Die Maschine hat die programmierten Werte für Druck und
Temperatur erreicht, wenn das Symbol nicht länger
auf dem Display angezeigt wird.
TASSENWÄRMER (*)
Diese Symbole zeigen die derzeit
gewählte Heizleistung des
Tassenwärmers an:
Kein Symbol = AUS
= maximale Leistung
WIFI (*)
Symbol WLAN-Verbindung:
- Netzwerk ohne Verbindung vorhanden;
- mit dem Netz verbunden.
BLUETOOTH (*)
Diese Symbole beziehen sich auf die Bluetooth-Kommunikation:
- Das rote Symbol zeigt an, dass das Bluetooth-
Modul an der Maschine vorhanden ist;
- Das blaue Symbol zeigt an, dass die Maschine mit
einem Bluetooth-Mahl- und Dosierwerk kommuniziert.
USB
Dieses Symbol erscheint auf dem Display, sobald
ein USB-Stick angeschlossen wird.
DURCHFLUSSKONTROLLE (NUR FALLS AKTIV)
Wenn dieses animierte Symbol erscheint, muss das Mahl-
XQG 'RVLHUZHUN HLQJHVWHOOW ZHUGHQ XP GHQ .DႇHH JU|EHU
RGHU IHLQHU ]X PDKOHQ GDPLW GLH .DႇHHPHQJH LQQHUKDOE
der richtigen Parameter liegt.
Es werden folgende Symbole dargestellt:
'LHVHV 6\PERO JLEW DQ GDVV GHU .DႇHH JU|EHU
zu mahlen ist.
 GHU .DႇHHÀXVV LVW JHULQJHU DOV GHU %H]XJVZHUW
'LHVHV 6\PERO JLEW DQ GDVV GHU .DႇHH IHLQHU
zu mahlen ist.
 GHU .DႇHHÀXVV LVW K|KHU DOV GHU %H]XJVZHUW
Hinweis. Die Zahl neben dem Symbol (1 oder 2) zeigt
das Mahl- und Dosierwerk an, bei dem die Einstellung
geändert werden muss.
Das Symbol wird auf dem Display anstelle des Symbols
für die Füllmenge angezeigt.
PROGRAMMIERUNG TECHNIKER
Dieses Symbol zeigt die Möglichkeit an, auf die
Techniker-Programmierung zuzugreifen.
(*) %DXWHLOH  VLQGQXUEHL HLQLJHQ3URGXNW.RQ¿JXUDWLRQHQ
angebracht.
11. Beschreibung der am Display angezeigten Symbole (nur DT-Ausführungen mit Display)
