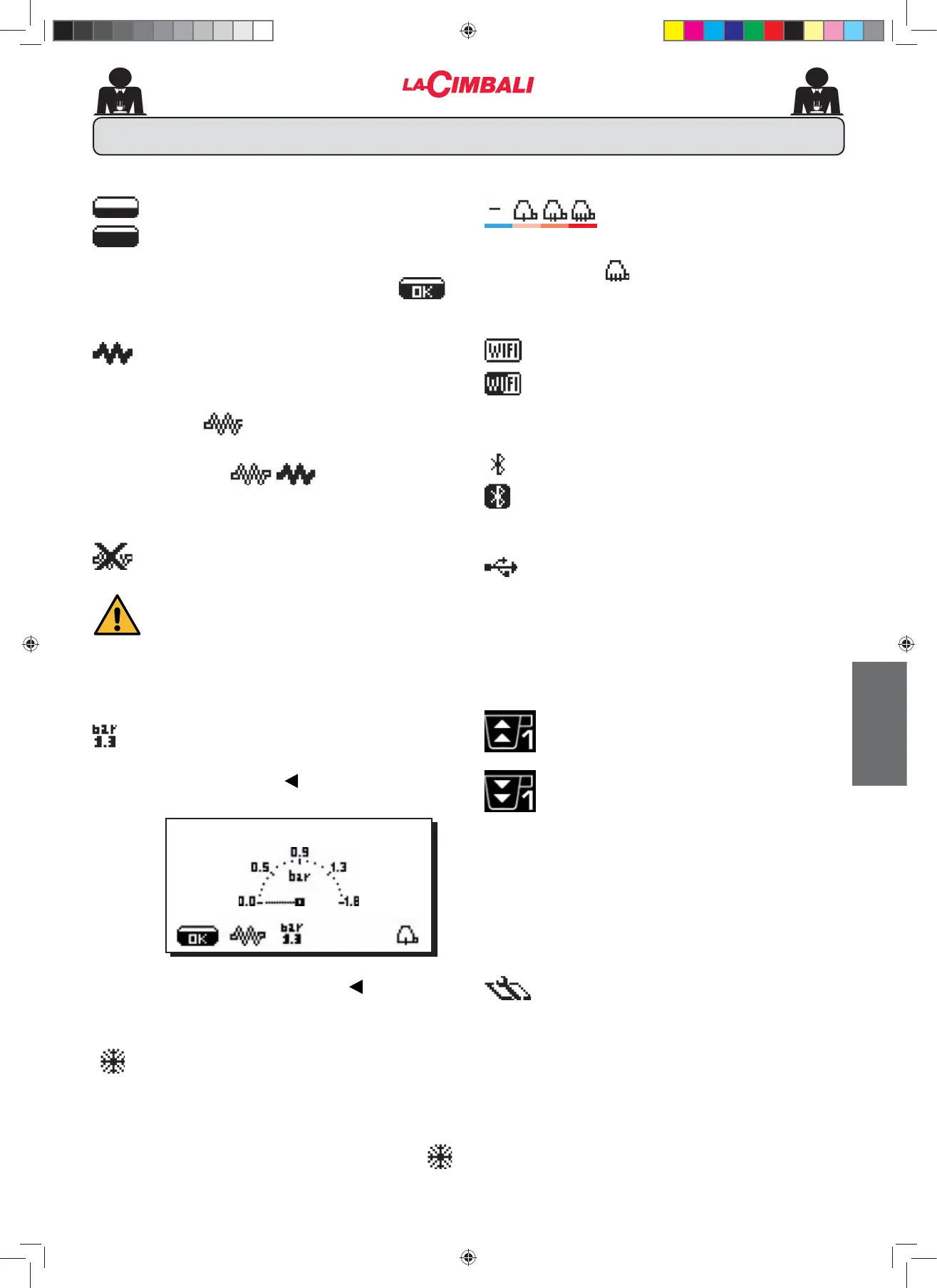

11. Descripción de la simbología en el visualizador (sólo para versión DT con visualizador)
NIVEL DE AGUA
Este símbolo representa el nivel de agua en la
caldera.
Durante la fase de carga, la parte inferior del
icono se visualiza de forma alterna.
Cuando se ha alcanzado el nivel óptimo, el
símbolo aparece de la siguiente forma: .
RESISTENCIA
Este símbolo (interior oscuro) indica que la
resistencia está activa y en funcionamiento.
Cuando la presión de la caldera llega al valor establecido,
el icono está representado de la siguiente forma
(interior claro).
Mientras la máquina esté funcionando, los dos iconos
se alternarán en el visualizador, indicando la
presencia o no de calentamiento eléctrico.
Indica que la resistencia de la caldera está
desactivada.
N.B.: el usuario no puede activar o desactivar
el calientamento eléctrico.
Con la función de encendido/apagado programada,
la activación del calentamiento eléctrico se realiza
automáticamente.
PRESIÓN DE LA CALDERA
Este símbolo representa el valor de la presión
de la caldera.
Pulsando durante 3” la tecla , se puede visualizar el
manómetro de forma analógica; en el visualizador se
muestra:
Pulsar otra vez durante unos 3” la tecla para volver a
la visualización clásica del visualizador.
Este símbolo indica que la máquina está en la fase
de primer calentamiento o bien que la presión de la
caldera ha bajado por debajo del valor de 0,5 bar.
Durante la duración de esta fase, el visualizador alterna
este símbolo con el que indica la presión de la caldera.
La máquina habrá alcanzado la presión y la temperatura
de trabajo programada cuando no aparezca el icono
en el visualizador.
CALIENTATAZAS (*)
Estos símbolos indican la potencia
actualmente seleccionada del calienta-
tazas:
ningún símbolo = OFF
= símbolo potencia máxima
WIFI (*)
Simbolos conexión WIFI:
- presencia de red sin conexión;
- conectado a la red.
BLUETOOTH (*)
(VWRVVtPERORVVHUH¿HUHQDODFRPXQLFDFLyQ%OXHWRRWK
- el icono rojo indica la presencia del módulo
Bluetooth en la máquina;
- el icono azul indica que la máquina comunica con
XQPROHGRUGRVL¿FDGRU%OXHWRRWK
USB
Este símbolo aparece en el visualizador cuando
se conecta una llave USB.
CONTROL DEL CAUDAL (SOLO SI ESTÁ ACTIVO)
&XDQGR DSDUHFH HVWH LFRQR DQLPDGR VLJQL¿FD TXH HV
QHFHVDULRLQWHUYHQLUHQHOPROHGRUGRVL¿FDGRUSDUDPROHU
HOFDIpPiV¿QRRPiVJUXHVRD¿QGHDMXVWDUODGRVLVGH
café en los parámetros correctos.
Los iconos que aparecen representados son:
indica que es necesario moler el café más grueso.
ÀXMRGHFDIpLQIHULRUDOGHUHIHUHQFLD
LQGLFDTXHHVQHFHVDULRPROHUHOFDIpPiV¿QR
ÀXMRGHFDIpVXSHULRUDOGHUHIHUHQFLD
Nota. El número presente junto al icono (1 o 2) indica el
PROHGRUGRVL¿FDGRUHQHOTXHVHGHEHLQWHUYHQLU
El icono aparece en el visualizador en lugar del símbolo
del nivel.
PROGRAMACIÓN TÉCNICA
Este símbolo indica que se puede acceder a la
programación técnica.
(*) Los componentes -* se aplican sólo en algunas
FRQ¿JXUDFLRQHVGHSURGXFWRV
