NOMBRE DEL
MODELO
Fase y
frecuencia
Voltaje
MCA
(Amperaje
mínimo de
circuito por
sus siglas
en inglés)
MOP
(Máximo
dispositivo
protector
de sobre
corriente)
Selección
de línea
de trans-
misión
DZ17VSA181AA
1 Fase
60Hz
208/230V
12,7 A 15 A
18 AWG,
medida
americana
de cables
(típico)
DZ17VSA241AA 17,4 A 20 A
DZ17VSA301AA 22,7 A 25 A
DZ17VSA361AA 22,7 A 25 A
DZ17VSA421AA 34,5 A 35 A
DZ17VSA481AA 34,5 A 35 A
DZ17VSA601AA 36,5 A 40 A
conexIones de bajo voltaje
La unidad está diseñada para funcionar como parte de un
sistema de HVAC totalmente comunicado, utilizando un ter-
mostato de comunicación aprobado por Daikin, una unidad
interior de comunicación y hasta cuatro cables. Planee la ruta
de los cables de control a través del puerto de bajo voltaje
y nalice de acuerdo con el diagrama de cableado provisto
dentro de la placa superior.

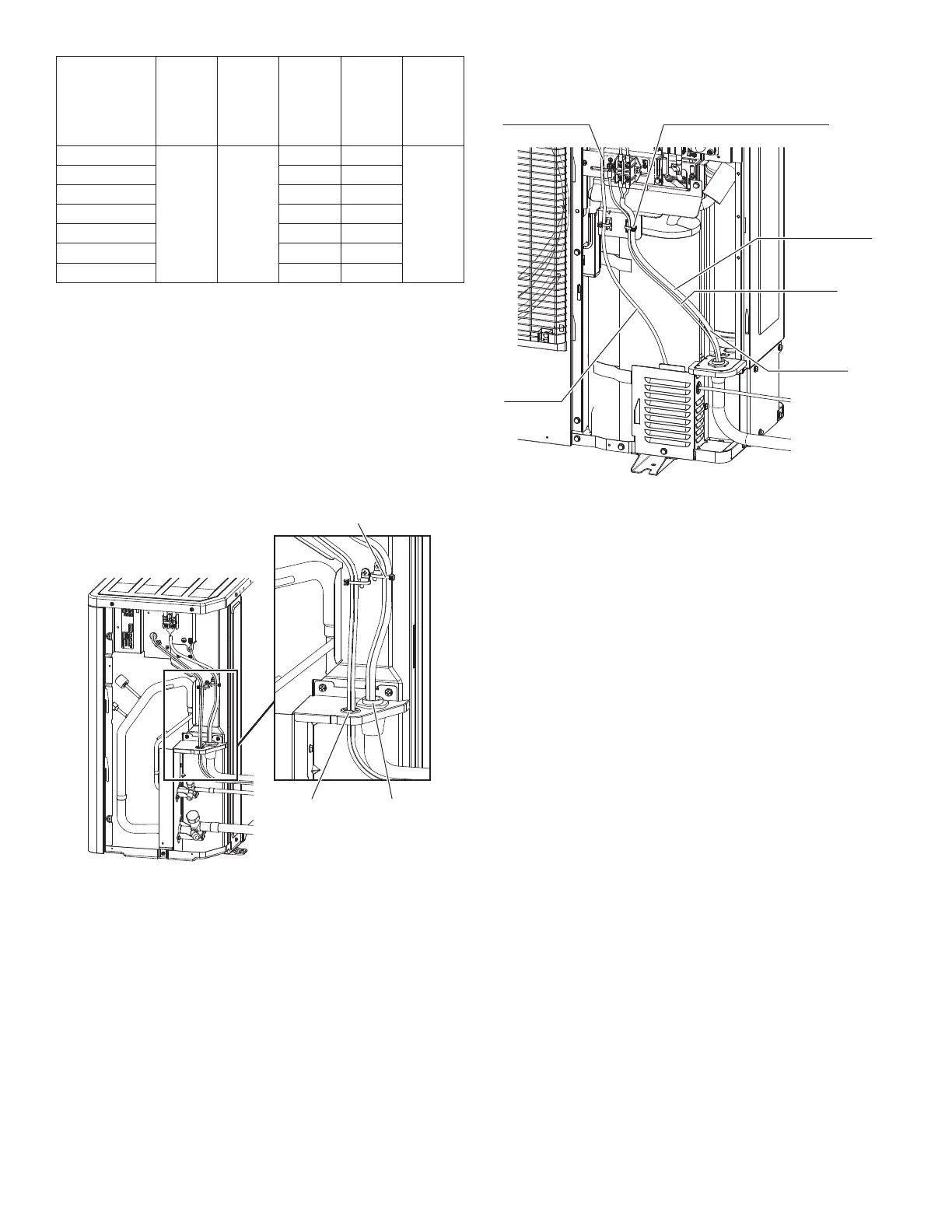

<1,5 - 3,0 ton.>
BAJO
VOLTAJE
Amarre el cable de alto
voltaje con material de
abrazadera (accesorio)
ALTO
VOLTAJE
Puertos de Voltaje
<3,5 - 5,0 ton.>
Ajuste el cable de alta tensión
y el cable de tierra con una
abrazadera (accesorio)
CABE A
TIERRA
CABLE
DE ALTO
VOLTAJE
CABLE
DE BAJO
VOLTAJE
PLACA DE
PROTECCIÓN
TUBO DE
AISLAMIENTO
(adicional)
Puertos de Voltaje
NOTA: El termostato de comunicación puede buscar identi-
car las unidades interior y exterior cuando se aplica energía al
sistema. Consulte el manual de instrucciones de instalación
del termostato de comunicación para mayor información.
Conecte los cables de comunicación de bajo voltaje (1, 2) a
la conexión en espiral de bajo voltaje provista.
cableado de comunIcacIón
NOTA: Se proporciona una clavija de conexión removible
con el tablero de control para hacer conexiones del cable
del termostato. Esta clavija puede ser removida, hacerse las
conexiones a la clavija, y reemplazarse. No conecte varios
cables a una sola terminal.
Un cable 18 AWG típico puede ser usado para cablear los
componentes del sistema. Sin embargo, la conabilidad de
las comunicaciones puede ser mejorada usando un cable
de par trenzado, blindado, de alta calidad para las líneas de
transmisión de datos.
cableado de dos cables exterIor, cuatro cables
InterIor
El cableado de bajo voltaje consiste de dos cables entre la
unidad interior y la bomba de calor y cuatro cables entre la
unidad interior y el termostato. Los cables requeridos son
líneas de datos 1 y 2, “R” (24 VAC caliente) y “C” (24 VAC
común).
Nunca conecte el cableado de alimentación a la terminal de
comunicación. (1, 2, R, C)
