Español
<En caso de Aire Acondicionado>
(*) Largo Máximo Permisible
250 pies.(*)
125 pies.(*)
Termostato de comunicación
Módulo de control integrado
del soplador de aire
Módulo de control integrado
de la bomba de calor
1 2 C R
1 2 R C
1 2 R C

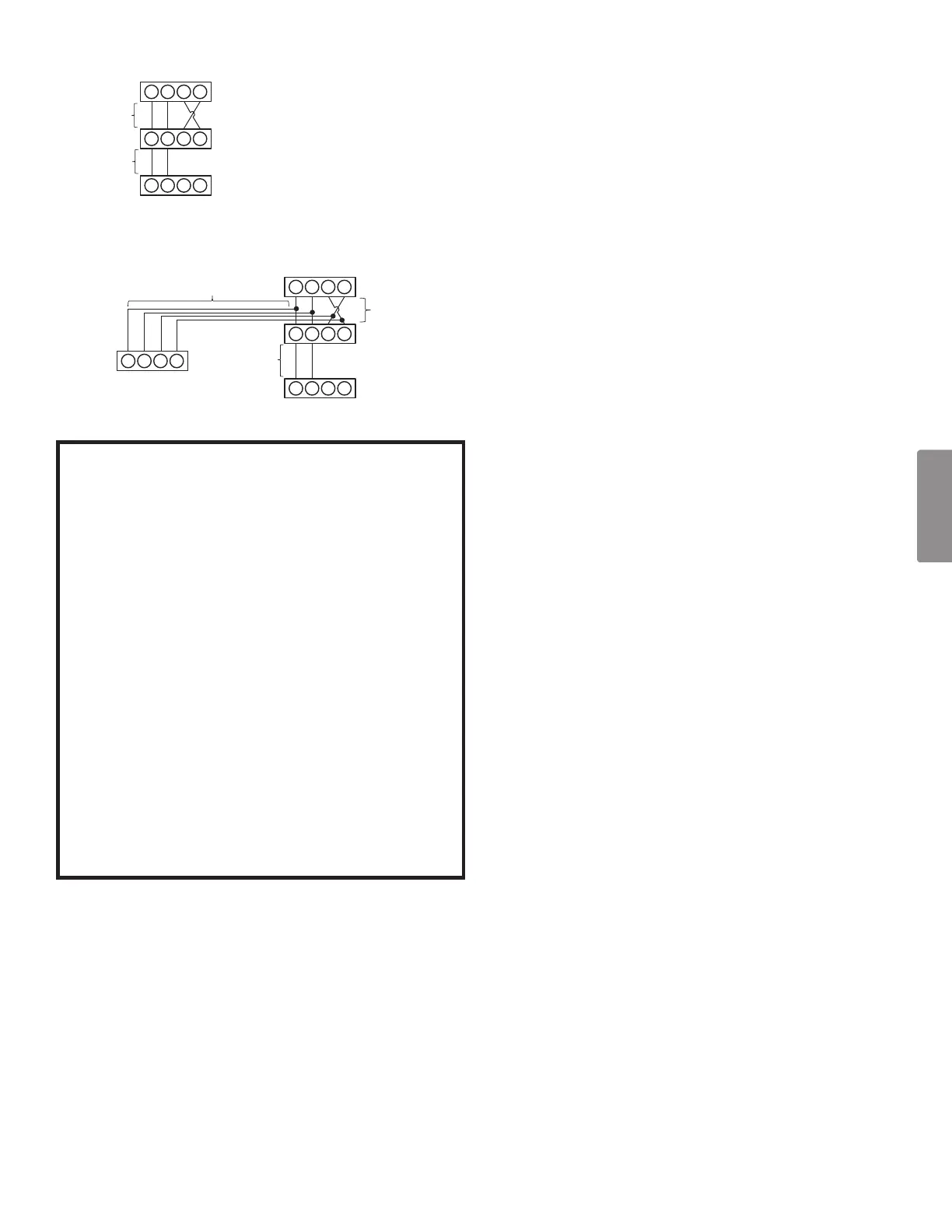

Cableado del Sistema
<En el caso de bobina revestida>
250 pies.(*)
Termostato de
comunicación
Horno de gas o
módulo de control
integrado del
soplador de módulos
Módulo de control
integrado de la bomba
de calor
(a)
(b)
(*) Largo Máximo Permisible
(a)+(b)=125 pies.(*)
Módulo de
control
integrado
de bobina
reves�da
1 2 R C
1 2 C R
1 2 R C
1 2 R C
Cableado del Sistema
ATENCIÓN INSTALADOR -
¡AVISO IMPORTANTE!
Por favor lea cuidadosamente antes de instalar
esta unidad.
• La terminal de la línea de alimentación #C de la
unidad interior debe conectarse a la terminal #C del
termostato y la terminal de la línea de alimentación
#R de la unidad interior debe conectarse a la terminal
#R del termostato. Verique que los cables no estén
invertidos.
(Nota: el orden de las terminales de la unidad interior
y el termostato Daikin One+ puede ser diferente).
• No conecte ningún cable a las Terminales R y C en
la bomba de calor, ya que no son necesarios para la
unidad inversora.
• La línea de datos de la terminal #1 de la bomba de
calor debe conectarse a la terminal #1 en la unidad in-
terior y el termostato y la línea de datos de la terminal
#2 de la bomba de calor deben conectarse a la termi-
nal #2 en la unidad interior y al termostato. Verique
que los cables no estén invertidos.
