14
Faites passer le conduit le long de l’unité en utilisant un
manchon en coude ou autre, de façon à ce qu’on ne
marche pas dessus.
NOM DU
MODÈLE
Phase et
fréquence
Tension
MCA
(Intensité
min. de
circuit)
MOP (Dis-
positif de
protection
contre les
surintensi-
tés maxi-
males)
Sélection
de ligne
de trans-
mission
DZ17VSA181AA
1 Phase
60Hz
208/230V
12,7 A 15 A
18 AWG
(typique)
DZ17VSA241AA 17,4 A 20 A
DZ17VSA301AA 22,7 A 25 A
DZ17VSA361AA 22,7 A 25 A
DZ17VSA421AA 34,5 A 35 A
DZ17VSA481AA 34,5 A 35 A
DZ17VSA601AA 36,5 A 40 A
connexIon Basse tensIon
L’unité est conçue pour fonctionner comme partie d’un sys-
tème HVAC en communication complète, utilisant un ther-
mostat communicant approuvé par Daikin, l’unité intérieure
communicante et jusqu’à quatre ls. Faites passer les ls de
commande à travers le port de basse tension et terminez
conformément au diagramme de câblage fourni dans la
plaque supérieure.

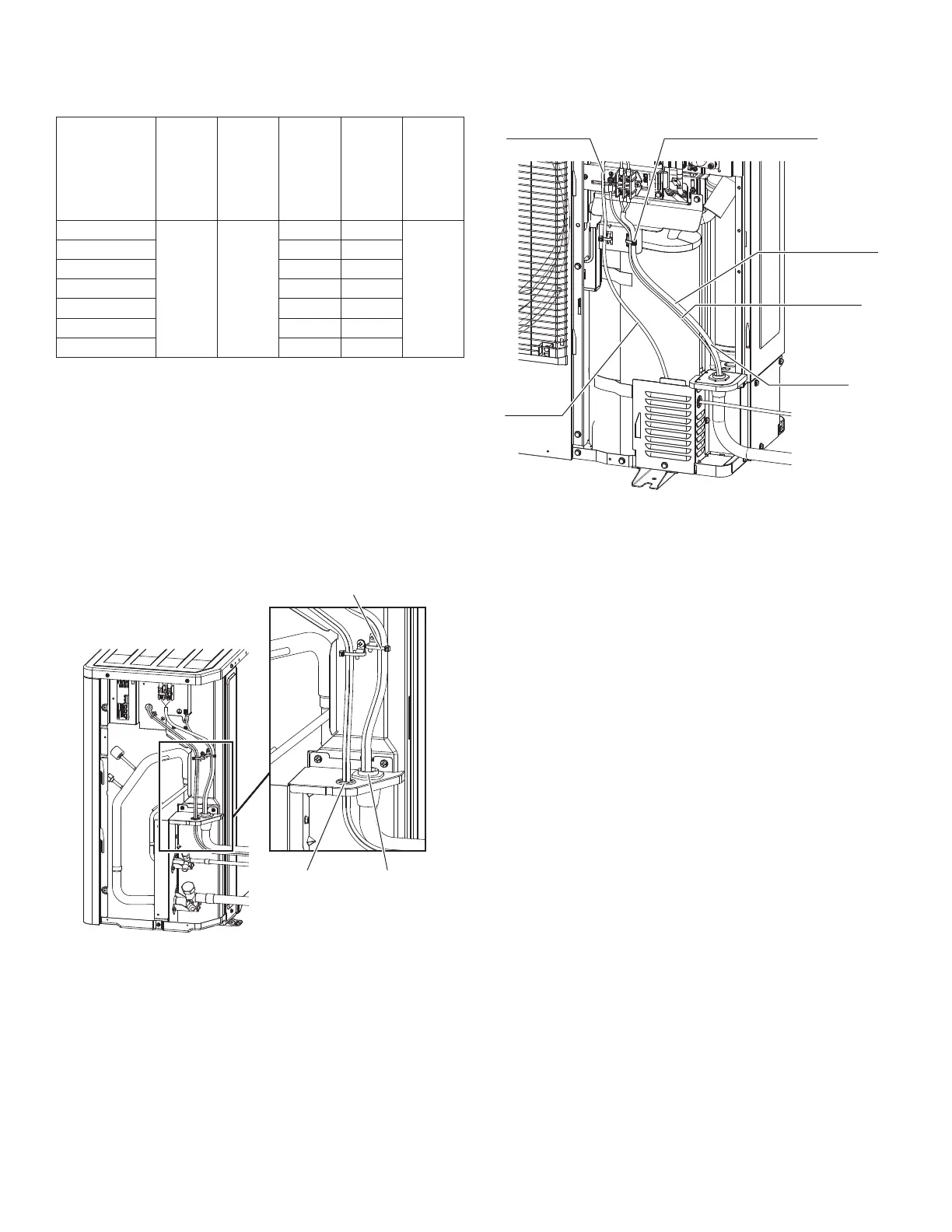

<1,5 - 3,0 tonnes>
BASSE
TENSION
Attacher le fil haute tension
avec du matériel de serrage
(accessoire)
HAUTE
TENSION
Ports de Tension
<3,5 - 5,0 Tonnes>
Attacher le fil haute tension
et le fil de mise à la terre
avec du matériel de serrage
(accessoire)
FIL DE MISE
À LA TERRE
FIL
HAUTE
TENSION
FIL
BASSE
TENSION
PLAQUE DE
PROTECTION
TUBE ISOLANT
(accessoire)
Ports de Tension
REMARQUE: Ce thermostat communicant est capable de
cherche et identier les unités intérieure et extérieure lorsque
l’alimentation est appliquée au système. Référez-vous au
manuel d’instructions d’installation du thermostat pour plus
d’informations.
Connectez les ls de communication basse tension (1, 2) à
la spirale de raccord basse tension fournie.
câBlage de communIcatIon
REMARQUE: Un connecteur bouchon amovible est fourni
avec le tableau de contrôle pour faire les connexions laires
du thermostat. Ce bouchon peut être retiré, les connexions
effectuées à ce bouchon, puis replacé. Ne connectez pas
plusieurs ls à une borne unique.
Du l AWG standard de calibre 18 peut être utilisé pour
ler les composants du système. Toutefois, la abilité des
communications peut être améliorée en utilisant un câble
double torsadé, blindé de qualité supérieure pour les lignes
de transmission de données.
câBlage extérIeur douBle, câBlage IntérIeur quadruple
Le câblage basse tension consiste de deux câbles entre l’unité
intérieure et la pompe à chaleur et quatre câbles entre l’unité
intérieure et le thermostat. Les ls requis sont les lignes de
données 1 et 2, “R” (24 VCA chaud) et “C” (24 VCA commun).
Ne connectez jamais le câblage de l’alimentation électrique
à la borne de communication. (1, 2, R, C)
