15
Français

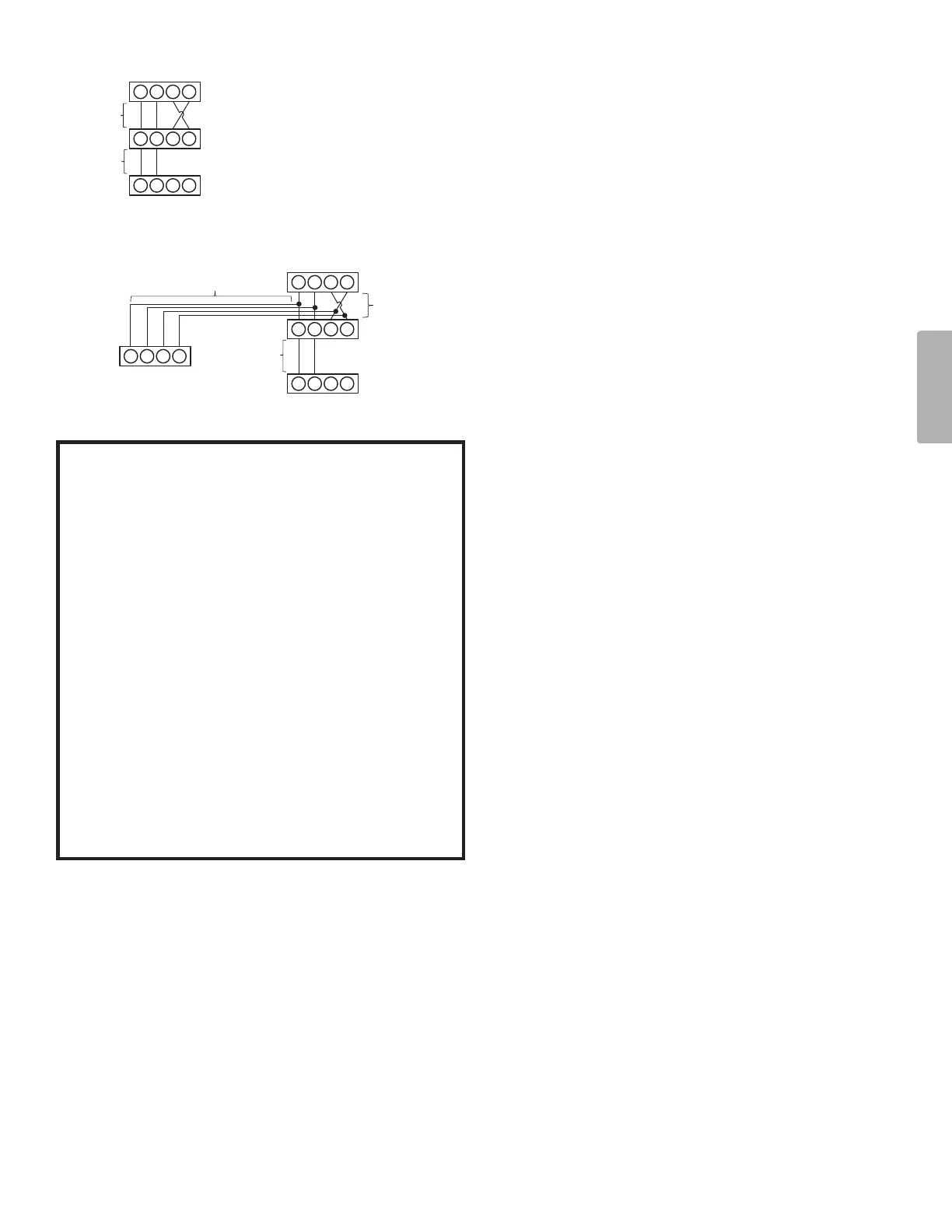

<Dans le cas de l’Appareil de Traitement d’Air>
(*) Longueur maximale permissible
250 pi.(*)
125 pi.(*)
Thermostat Communicant
Module de Contrôle Intégré du
Souffleur de l’Appareil de Traitement d’Air
Module de Contrôle Intégré
de la Pompe à Chaleur
1 2 C R
1 2 R C
1 2 R C
Câblage du Système
<Dans le cas de la Bobine Encloisonnée>
250 pi.(*)
Thermostat
Communicant
Module de Contrôle
Intégré de la
Fournaise au Gaz ou
du Souffleur Modulaire
Module de Contrôle
Intégré de la Pompe à
Chaleur
(a)
(b)
(*) Longueur maximale permissible
(a)+(b)=125 pi.(*)
Module de
Contrôle
Intégré de
la Bobine
Encloisonnée
1 2 R C
1 2 C R
1 2 R C
1 2 R C
Câblage du Système
ATTENTION À L’INSTALLATEUR -
AVIS IMPORTANT!
Veuillez lire soigneusement avant d’installer
cette unité.
• La borne de ligne d’alimentation #C de l’unité inté-
rieure doit se connecter à la borne #C sur le thermos-
tat et la borne de ligne d’alimentation #R de l’unité
intérieure doit se connecter à la borne #R sur le
thermostat. Vériez que les ls ne soient pas inversés.
(Remarque: L’ordre des bornes de l’unité intérieure et
du thermostat Daikin One+ peut être différent.)
• Ne pas xer de l aux bornes R et C sur la pompe à
chaleur, car elles ne sont pas nécessaires pour l’unité
de l’onduleur.
• La borne de ligne de données #1 de la pompe à cha-
leur doit se connecter à la borne #1 sur l’unité inté-
rieure et le thermostat et la borne de ligne de données
#2 de la pompe à chaleur doit se connecter à la borne
#2 sur l’unité intérieure et le thermostat. Vériez que
les ls ne soient pas inversés.
