Wiring Diagrams SiBE041102_A
146 Appendix

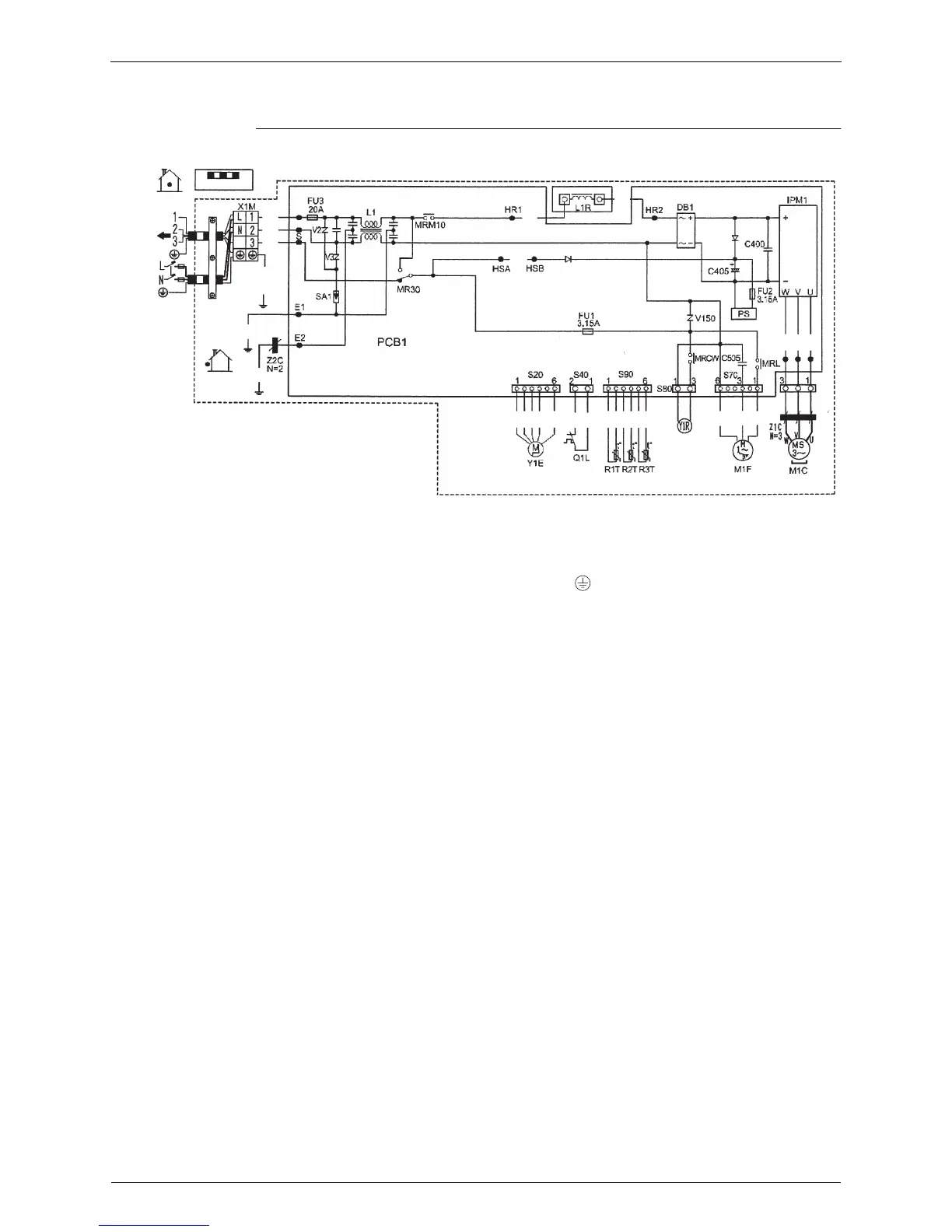

2.2 Outdoor Unit
RXN25/35KEV1B
BLK
HL1
HN1
WHT
RED
GRN/YLW
GRN
GRN
BRN
YLW
WHT
YLW
ORG
BLU
RED
BLK
GRY
BLK
BLK
BLK
BLK
BLK
BLK
RED
WHT
BLK
BLU
YLW
RED
ORG
NOTE
1. REFER TO THE NAMEPLATE FOR THE POWER REQUIREMENTS.
C400, C405, C505 : CAPACITOR
DB1 : DIODE BRIDGE
FU1,FU2, FU3 : FUSE
IPM1 : INTELLIGENT POWER
MODULE
L1 : COIL
L1R
: REACTOR
M1C
: COMPRESSOR MOTOR
M1F
: FAN MOTOR
MR30, MRM10
MRCW, MRL
: MAGNETIC RELAY
Q1L : OVERLOAD PROTECTOR
PCB1 : PRINTED CIRCUIT BOARD
S20, S40, S70
S80, S90 : CONNECTOR
R1T, R2T, R3T
: THERMISTOR
SA1 : SURGE ARRESTER
V2, V3, V150 : VARISTOR
X1M : TERMINAL STRIP
Y1E : ELECTRONIC EXPANSION VALVE COIL
Y1R : REVERSING SOLENOID VALVE COIL
Z1C, Z2C
: FERRITE CORE
PS
: POWER SUPPLY
: PROTECTIVE EARTH
3D070554B
indoor
outdoor
FIELD WIRING
(OUTDOOR) (DISCHARGE)
(CONDENSER)
