Table 2 Model 10A30-2C Pin Assignments
I/O Connector Conditioner Conditioner
Pin Channel Line
Number Number Function
11+EXCITATION (3 V-AC)
A1–EXCITATION (3 V-AC)
21+SENSE
B1–SENSE
31+SIGNAL
C1–SIGNAL
41SIGNAL COMMON
D Not Committed
51+SIGNAL (LONG-STROKE)
E1–SIGNAL (LONG-STROKE)
62+EXCITATION (3 V-AC)
F2–EXCITATION (3 V-AC)
72+SENSE
H2–SENSE
82+SIGNAL
J2–SIGNAL
92SIGNAL COMMON
K Not Committed
10 2 +SIGNAL (LONG-STROKE)
L2–SIGNAL (LONG-STROKE)
TRANSDUCER CONNECTIONS 10A30-2C.5
DUAL LVDT CARD 10A30-2C
+SIGNAL (L.S.)
–SIGNAL (L.S.)
E & 5 (Chn. 1)
or
L & 10 (Chn. 2)
3 (Chn. 1)
or 8 (Chn. 2
[Normal
+SIGNAL]
C (Chn. 1)
or J (Chn. 2
[Normal
–SIGNAL]

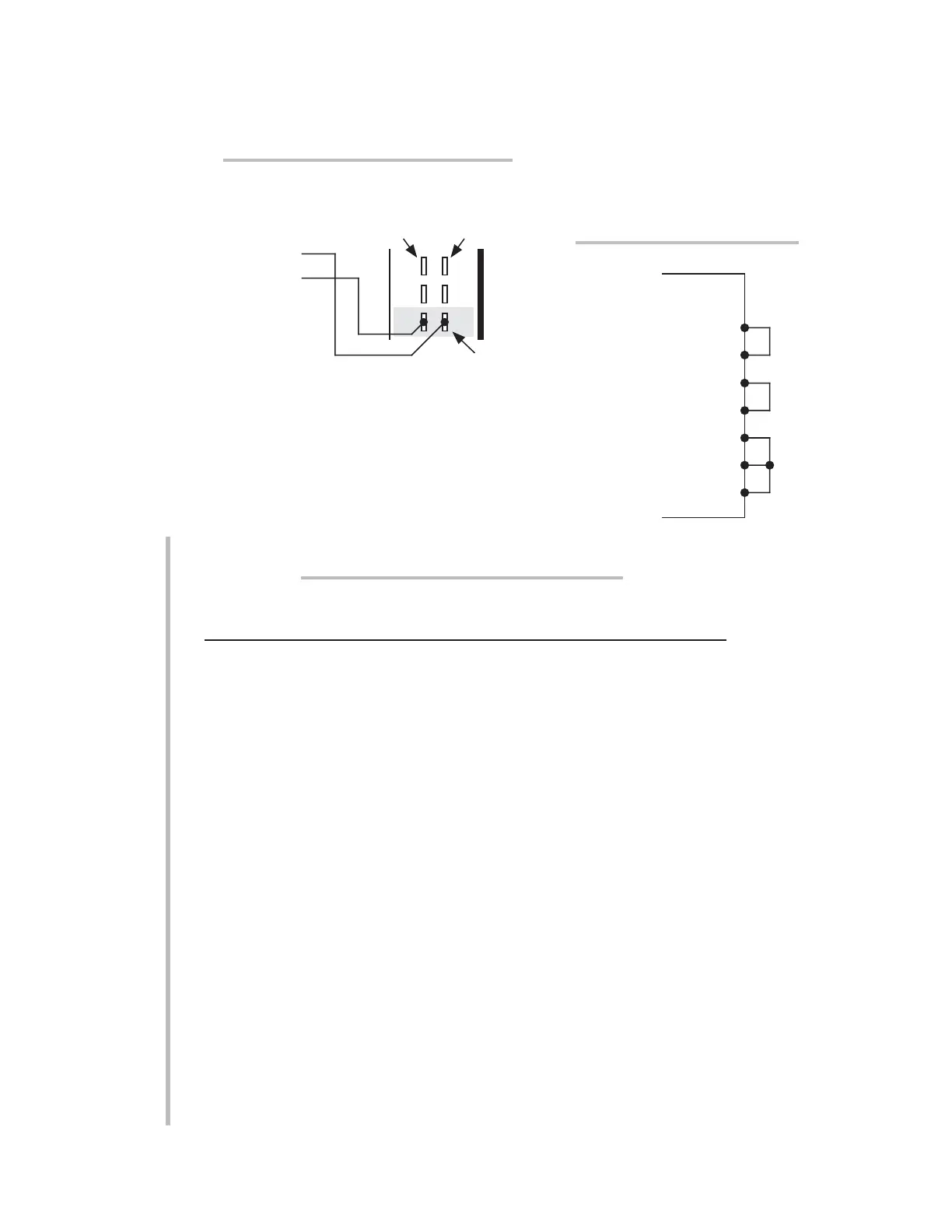

Fig. 2 Long-Stroke LVDT Connections
Fig. 3 Jumpering of an
Unused 10A30-2C LVDT Input
SIG COM
(Chn. n)
+EX
(Chn. n)
+SEN
(Chn. n)
–EX
(Chn. n)
–SEN
(Chn. n)
+SIG
(Chn. n)
–SIG
(Chn. n)
Model 10A30-2C
I/O Connector
