F-25
Français
Configuration de l’installation de chauffage par pompe à chaleur 7.1
7.1.1 Exemples de réglage
Un système de distribution de chaleur (chauffage au sol p. ex.)
est dimensionné par rapport à une température de départ
maximale pour une température extérieure normalisée
déterminée. Celle-ci dépend du lieu d’emplacement de la pompe
à chaleur et varie en Allemagne entre -12 et -18°C.
La température de retour maximale à entrer dans le régulateur
de chauffage doit être indiquée pour une température extérieure
de –20°C. La température de retour maximale pour une
température extérieure normalisée doit alors être spécifiée dans
Fig. 7.2 à la page 25. La valeur de réglage peut être lue pour –
20°C à l’aide de la famille de courbes.
REMARQUE
Etape 1 :
adaptation de la courbe de chauffe aux conditions locales et de
construction en modifiant la pente (point final de la courbe de chauffe)
Etape 2 :
réglage du niveau de température désiré par décalage parallèle de la
courbe de chauffe vers le haut ou vers le bas (affichage à barres)
E

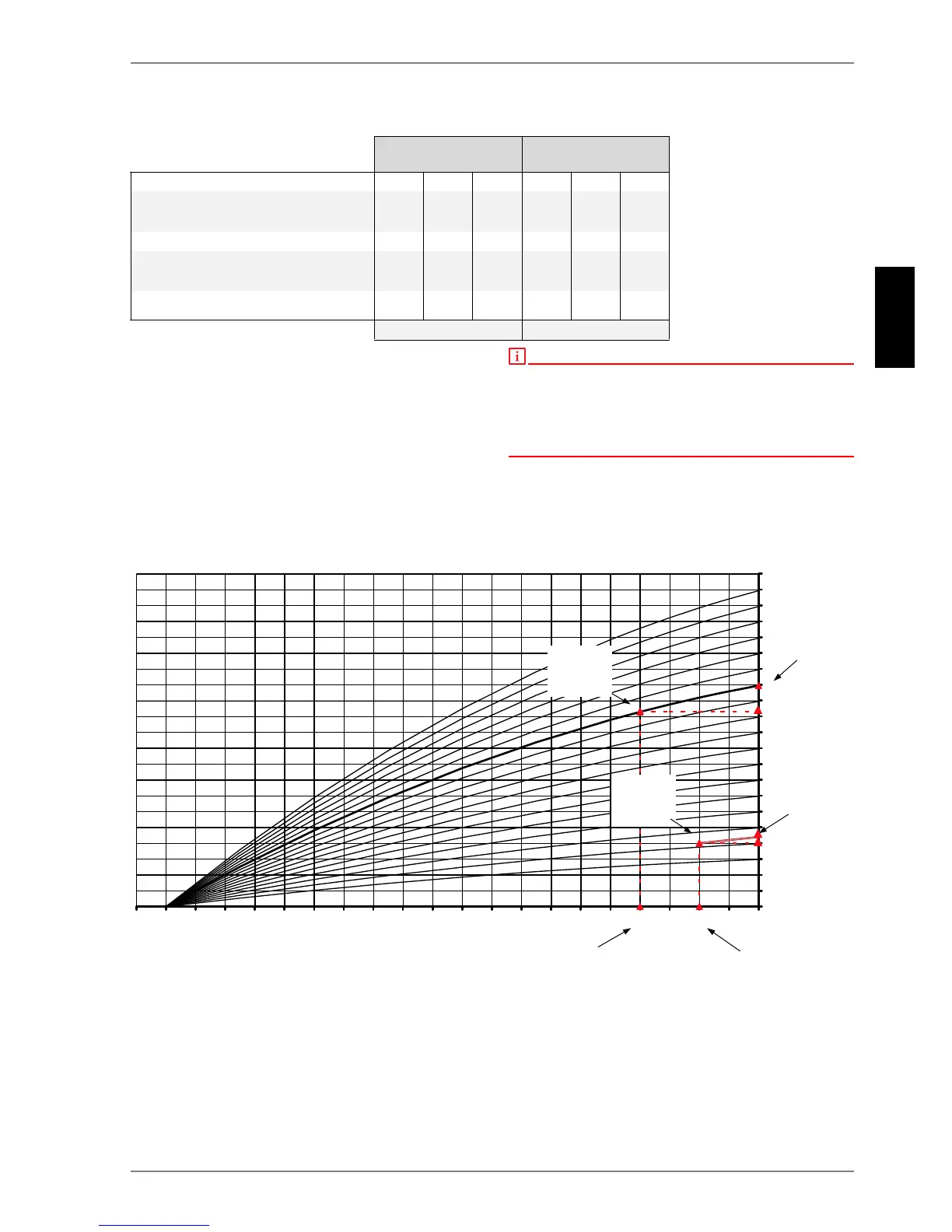

Fig. 7.2: Courbes de chauffe pour déterminer la température de retour de consigne max.
Chauffage au sol
35 °C / 28°C
Radiateurs
55 °C / 45°C
Température de l’air extérieur normalisée °C
-12 -14 -16 -12 -14 -16
Température de départ requise
(pour température normalisée de
dimensionnement)
35°C 35°C 35°C 55°C 55°C 55°C
Etalement de température départ/retour
7°C 7°C 7°C 10°C 10°C 10°C
Température de retour requise
(pour température normalisée de
dimensionnement)
28°C 28°C 28°C 45°C 45°C 45°C
Courbe chauffe à régler
pour point final
30°C 29°C 29°C 48°C 47°C 46°C
Exemple 1 Exemple 2
&RXUEHVGHFKDXIIH
7HPSH[WpULHXUHHQ&
7HPS
UHWRXUFRQV
HQ&
([
SRLQWILQDOFRXUEH
GHFKDXIIH&
([
WHPSGLP
QRUPDOH&
([
UHWRXUHQFDV
GHWHPSH[W
QRUPDOH&
([
WHPSGLP
QRUPDOH&
([
SRLQWILQDOFRXUEH
GHFKDXIIH&
([
UHWRXUHQFDV
GHWHPSH[W
QRUPDOH&
