F-35
Français
Instructions de montage supplémentaires pour le gestionnaire de PAC chauffage / refroidissement 12.1
12 Instructions de montage supplémentaires pour le gestionnaire
de PAC chauffage / refroidissement
12.1 Régulateur de chauffage et de refroidissement
2 types sont supportés pour générer la capacité
frigorifique :
Refroidissement actif avec pompe à chaleur réversible
Refroidissement passif par échangeur thermique
Un régulateur de refroidissement doit être disponible en plus du
régulateur de pompe à chaleur de chauffage pour exécuter les
fonctions de refroidissement.
Les pompes à chaleur réversibles sont livrées, pour le
refroidissement actif, munies d’un gestionnaire de pompe à
chaleur chauffage / refroidissement.
Lors du refroidissement passif, le régulateur refroidissement
doit être raccordé au gestionnaire de pompe à chaleur
chauffage.

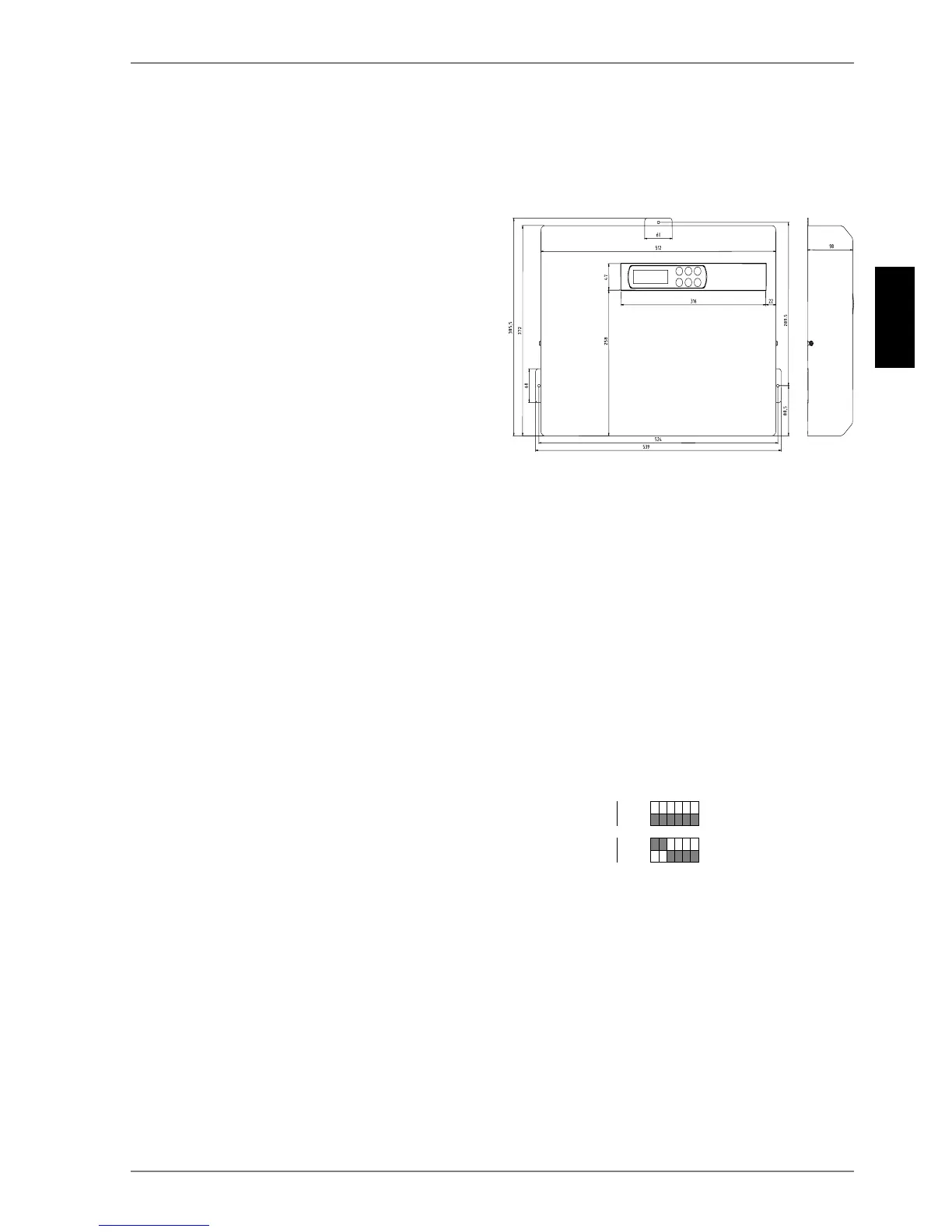

Fig. 12.1: Dimensions du gestionnaire de pompe à chaleur mural
chauffage / refroidissement
12.1.1 Exploitation en réseau du régulateur chauffage et refroidissement et de la station
de télécommande
Les deux régulateurs (régulateur de chauffage et de
refroidissement) sont reliés au connecteur J11 à l’aide dune ligne
de connexion à 3 fils et exploités en réseau. Une adresse de
réseau est attribuée à chacun des régulateurs. Les adresses de
réseau des régulateurs de chauffage et de refroidissement sont
prédéfinies.
Les adresses des régulateurs sont réglées en usine. Exception :
régulateur chauffage pour station de refroidissement passif, voir
instructions de montage « station de refroidissement passive ».
La condition de base pour une exploitation en réseau sans
problèmes est la compatibilité des logiciels des régulateurs de
chauffage et de refroidissement.
Le logiciel est compatible si les chiffres X et Y sont identiques, p.
ex.
WPM_ K_H41 compatible avec WPM_H_H45
WPM_ K_H41 non compatible avec WPM_H_H31
Dans le menu « Caract. exploitation - Réseau », il est possible
de contrôler si le régulateur refroidissement a été reconnu.
Sous « Réseau Chauffage / Refroidissement » est indiqué si la
liaison avec le réseau est activée.
Les interrupteurs DIP d’une station de télécommande raccordée
doivent être réglés comme suit :
Fig. 12.2: Réglage de l’interrupteur DIP
Régulateur de chauffage Adresse de réseau 01
Régulateur de refroidissement Adresse de réseau 02
Logiciel de chauffage WPM_H_ X Y Z
Logiciel de refroidissement WPM_K_ X Y Z
Station de
télécommande
Pas de réseau
Réseau
123456
