1 Wichtige Hinweise
Bei der Inbetriebnahme sind die länderspezifischen sowie
die einschlägigen VDE-Sicherheitsbestimmungen,
insbesondere VDE 0100 und die Technischen
Anschlussbedingungen der
Energieversorgungsunternehmen (EVU) und der
Versorgungsnetzbetreiber zu beachten!
Der Wärmepumpenregler ist nur in trockenen Räumen mit
Temperaturen zwischen 0 °C und 35 °C zu betreiben. Eine
Betauung ist unzulässig.
Alle Fühler-Anschlussleitungen können bei einem
Leiterquerschnitt von 0,75 mm bis maximal 30 m verlängert
werden. Fühlerleitungen nicht gemeinsam mit
stromführenden Leitungen verlegen.
Zur Gewährleistung der Frostschutzfunktion darf der
Wärmepumpenregler nicht spannungsfrei geschaltet und
die Wärmepumpe muss durchströmt werden.
Die Schaltkontakte der Ausgangsrelais sind entstört.
Deshalb wird abhängig vom Innenwiderstand eines
Messinstruments auch bei nicht geschlossenen Kontakten
eine Spannung gemessen, die aber weit unterhalb der
Netzspannung liegt.
An den Klemmen J1 bis J7 und J11, sowie den
Steckverbindern X2, X3 und X8 liegt Kleinspannung an.
Wenn wegen eines Verdrahtungsfehlers an diese Klemmen
Netzspannung angelegt wird, wird der Wärmepumpenregler
zerstört.
2 Lieferumfang Wärmepumpenmanager
Der Wärmepumpenmanager wird in drei Versionen ausgeliefert.
Im Gehäuse der Wärmpumpe integriert
Wärmepumpenmanager zur Wandmontage
für eine Wärmepumpen-Heizungsanlage
Wärmepumpenmanager zur Wandmontage
für einer Wärmepumpenanlage zum Heizen und Kühlen
(Kap. 12 auf S. 35).
Zum Lieferumfang des Wärmepumpenmanagers für
Wandmontage gehören:
Wärmepumpenmanager mit Gehäuse
3 Dübel (6 mm) mit Schrauben für Wandmontage
Fühler für die Außentemperatur
Bedienungs- und Gebrauchsanleitung für den Benutzer
Montage- und Inbetriebnahmeanweisung für den
Installateur
3 Montage
3.1 Befestigung des wandmontierten Wärmepumpenmanagers Heizen
Der Regler wird mit den mitgelieferten 3 Schrauben und Dübeln
(6 mm) an der Wand befestigt. Damit der Regler nicht
verschmutzt oder beschädigt wird, ist wie folgt zu verfahren:
Dübel für die obere Befestigungsöse in Bedienhöhe
anbringen.
Schraube so weit in den Dübel einschrauben, dass der
Regler noch eingehängt werden kann.
Regler an der oberen Befestigungsöse einhängen.
Lage der seitlichen Befestigungsösen markieren.
Regler wieder aushängen.
Dübel für die seitlichen Befestigungsösen setzen.
Regler oben wieder einhängen und festschrauben.

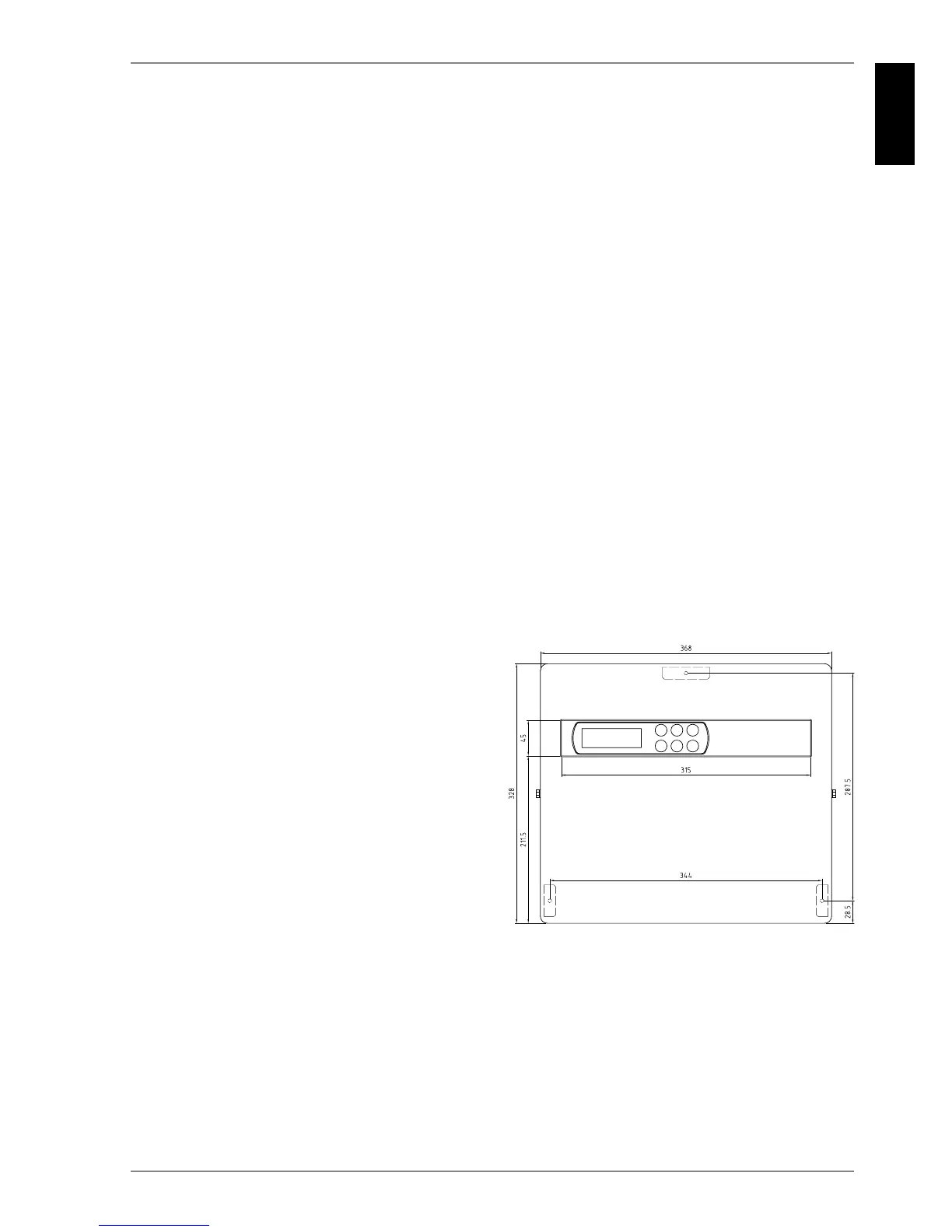

Abb. 3.1: Abmessungen des wandmontierten Wärmepumpenmanagers
Heizen
