D-6
Deutsch
3.2
3.2 Temperaturfühler (Heizungsregler N1)
Je nach Wärmepumpentyp sind folgende Temperaturfühler
bereits eingebaut bzw. müssen zusätzlich montiert werden:
Außentemperatur (R1) (siehe Kap. 3.2.3 auf S. 7)
Temperatur 1., 2. und 3. Heizkreis (R2, R5 und R13)
(siehe Kap. 3.2.4 auf S. 7)
Vorlauftemperatur (R9), als Frostschutzfühler bei Luft/
Wasser-Wärmepumpen
Austrittstemperatur Wärmequelle bei Sole- und Wasser/
Wasser-Wärmepumpen
Warmwassertemperatur (R3)
Temperatur regenerativer Wärmespeicher (R13)
Der Heizungsregler N1 kommt in zwei Varianten vor:
Heizungsregler mit integriertem Display (WPM 2006)
(siehe Kap. 3.2.1 auf S. 6
Heizungsregler mit abnehmbaren Bedienteil (WPM 2007)
(siehe Kap. 3.2.2 auf S. 6)
3.2.1 Heizungsregler mit integriertem Display (WPM 2006)
Alle an den Heizungsregler mit integriertem Display
anzuschließenden Temperaturfühler müssen der in Abb. 3.3 auf
S. 6 gezeigten Fühlerkennlinie entsprechen.

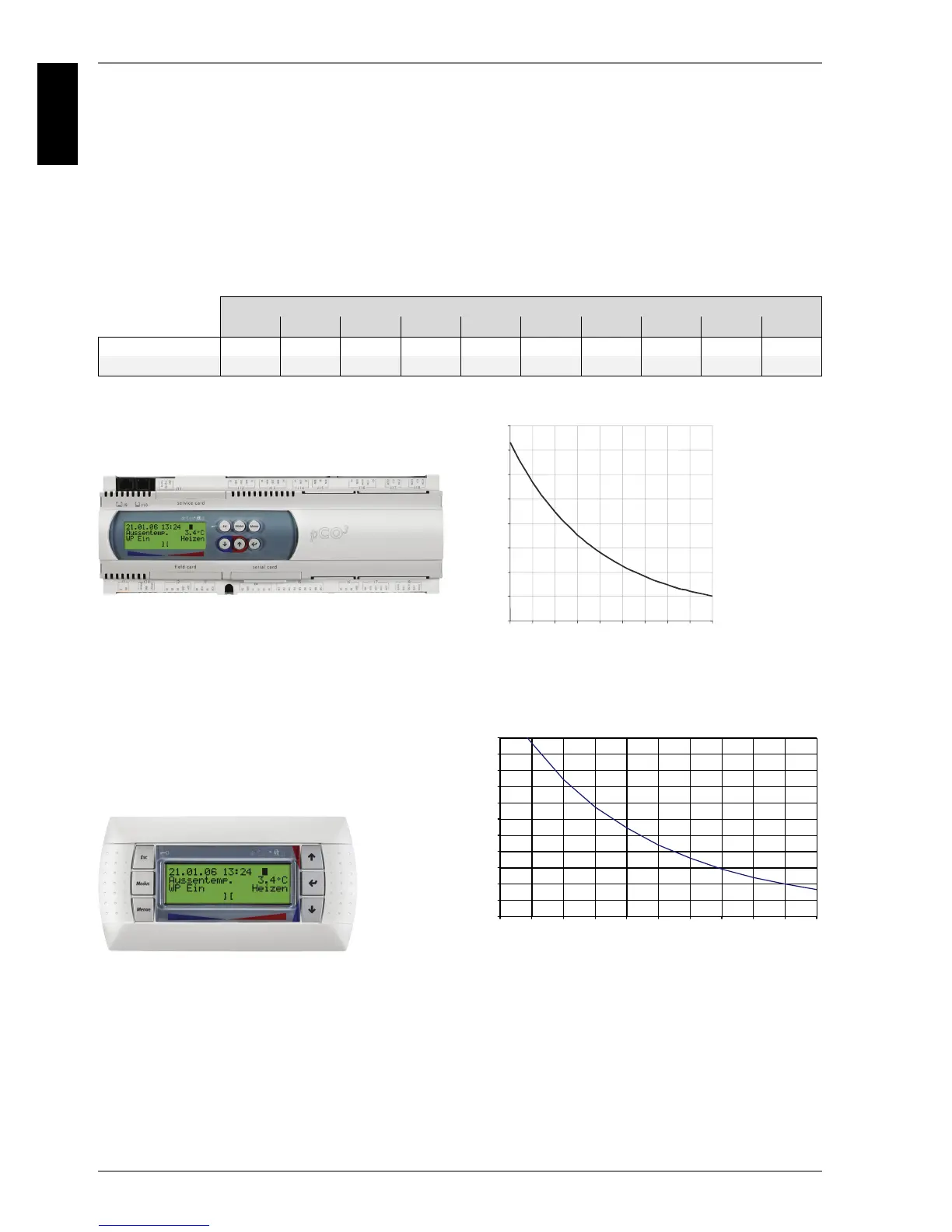

Abb. 3.2: Heizungsregler mit integriertem Display
Abb. 3.3: Fühlerkennlinie Norm-NTC-2 nach DIN 44574 zum Anschluss an
den Heizungsregler mit integriertem Display
3.2.2 Heizungsregler mit abnehmbaren Bedienteil (WPM 2007)
Die an den Heizungsregler mit abnehmbaren Bedienteil
anzuschließenden Temperaturfühler müssen der in Abb. 3.5 auf
S. 6 gezeigten Fühlerkennlinie entsprechen. Einzige Ausnahme
ist der im Lieferumfang der Wärmepumpe befindliche
Außentemperaturfühler (siehe Kap. 3.2.3 auf S. 7)
Abb. 3.4: Abnehmbares Bedienteil
Abb. 3.5: Fühlerkennlinie NTC-10 zum Anschluss an den Heizungsregler mit
abnehmbarem Bedienteil
Temperatur in °C
-20 -15 -10 -5 0 5 10 15 20 25
Norm-NTC-2 in kΩ
14,62 11,38 8,94 7,07 5,63 4,52 3,65 2,92 2,43 2,00
NTC-10 in kΩ
67,74 53,39 42,29 33,89 27,28 22,05 17,96 14,86 12,09 10,00
$XHQWHPSHUDWXU
>&@
:LGHUVWDQGVZHUW >N2KP@
7HPSHUDWXU
>
&@
:LGHUVWDQGVZHUW
>N2KP@
