F-4
Français
3.2
3.2 Sonde de température (régulateur chauffage N1)
Selon le type de pompe à chaleur, les sondes de température
suivantes sont déjà intégrées ou doivent être montées
ultérieurement :
température extérieure (R1) (voir Chap. 3.2.3 à la page 5)
température circuit de chauffage 1, 2 et 3 (R2, R5 et R13)
(voir Chap. 3.2.4 à la page 5)
température de départ (R9) en tant que sonde antigel pour
les pompes à chaleur air/eau
température de sortie source de chaleur pour les pompes à
chaleur eau glycolée/eau et eau/eau.
température de l'eau chaude (R3)
température de l’accumuteur de chaleur régénératif (R13)
Le régulateur de chauffage N1 existe en deux variantes :
régulateur de chauffage avec écran intégré (WPM 2006)
(voir Chap. 3.2.1 à la page 4
régulateur de chauffage avec commande amovible
(WPM 2007)
(voir Chap. 3.2.2 à la page 4)
3.2.1 Régulateur de chauffage avec écran intégré (WPM 2006)
Chacune des sondes de température montées sur les
régulateurs de chauffage avec écran intégré doit correspondre à
la courbe caractéristique de la sonde montrée sur Fig. 3.3 à la
page 4.

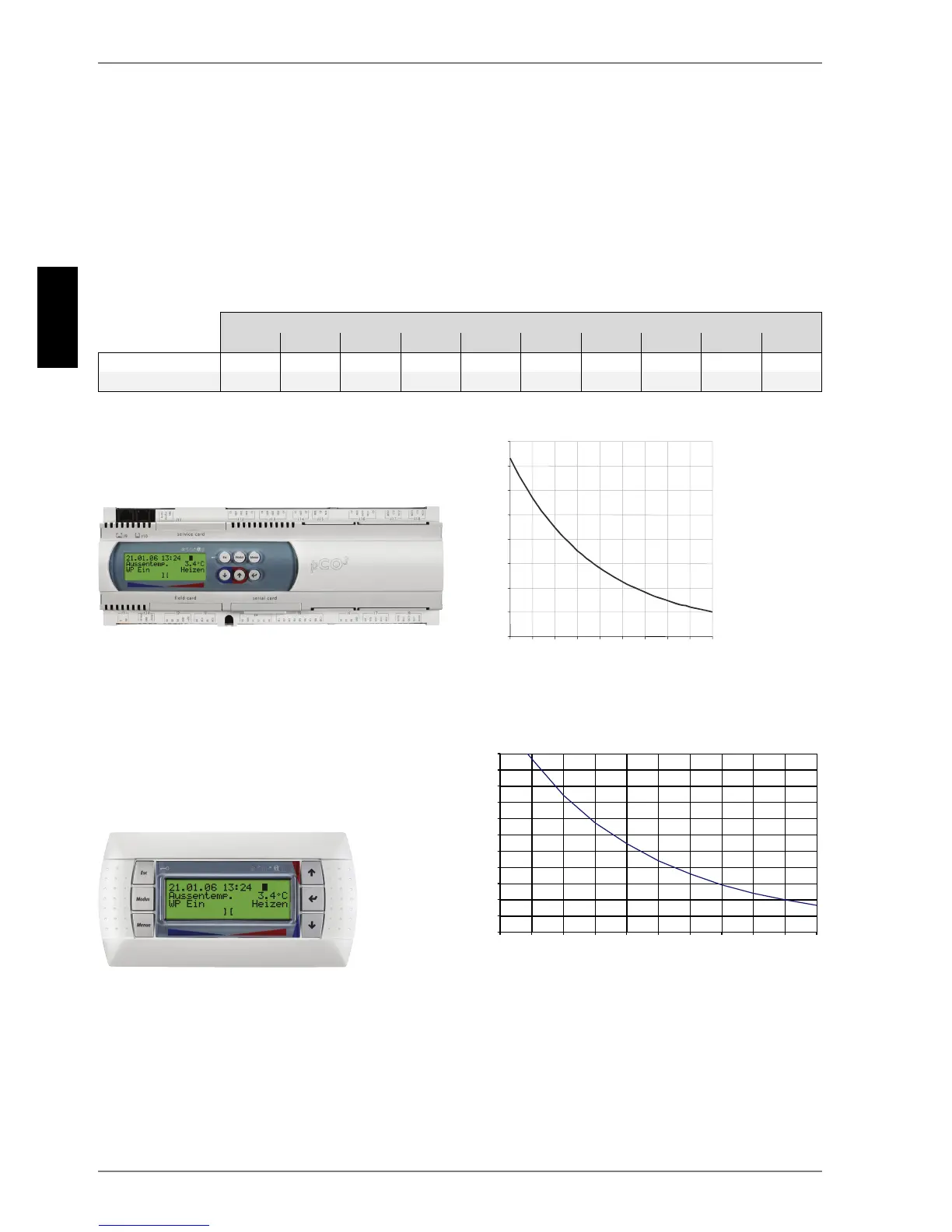

Fig. 3.2: Régulateur de chauffage avec écran intégré
Fig. 3.3: Caractéristique de sonde CTN-2 normée selon DIN 44574 pour
raccordement au régulateur de chauffage avec écran intégré
3.2.2 Régulateur de chauffage avec commande amovible (WPM 2007)
Les sondes de température à raccorder au régulateur de
chauffage avec commande amovible doivent correspondre à la
courbe caractéristique de sonde montrée sur Fig. 3.5 à la page 4
à une exception près, la sonde de température extérieure livrée
avec la pompe à chaleur (voir Chap. 3.2.3 à la page 5).
Fig. 3.4: Commande amovible
Fig. 3.5: Caractéristique de sonde CTN-10 pour raccordement au régulateur
de chauffage avec commande amovible
Température en °C
-20 -15 -10 -5 0 5 10 15 20 25
CTN-2 normée en kΩ
14,62 11,38 8,94 7,07 5,63 4,52 3,65 2,92 2,43 2,00
CTN-10 en kΩ
67,74 53,39 42,29 33,89 27,28 22,05 17,96 14,86 12,09 10,00
$XHQWHPSHUDWXU
>&@
:LGHUVWDQGVZHUW >N2KP@
7HPSHUDWXU
>
&@
:LGHUVWDQGVZHUW
>N2KP@
