D-25
Deutsch
Konfiguration der Wärmepumpen-Heizungsanlage 7.1
7.1.1 Einstellbeispiele
Ein Wärmeverteilsystem (z.B. Fußbodenheizung) wird auf eine
maximale Vorlauftemperatur bei einer bestimmten
Normaußentemperatur ausgelegt. Diese ist abhängig vom
Standort der Wärmepumpe und liegt in Deutschland zwischen -
12 und -18°C.
Die am Heizungsregler einzustellende max. Rücklauftemperatur
muss bei einer Außentemperatur von –20°C eingegeben
werden. Hierzu ist die maximale Rücklauftemperatur bei der
gegebenen Normaußentemperatur in Abb. 7.2 auf S. 25
einzutragen. Über die Kurvenenschar kann der Einstellwert bei –
20°C abgelesen werden.
HINWEIS
Schritt 1:
Anpassung der Heizkurve an örtliche und bauliche Gegebenheiten durch
Einstellung der Steigung (Heizkurvenendpunkt)
Schritt 2:
Einstellung des gewünschten Temperaturniveaus durch
Parallelverschiebung der Heizkurve nach oben oder nach unten
(Balkenanzeige)
E

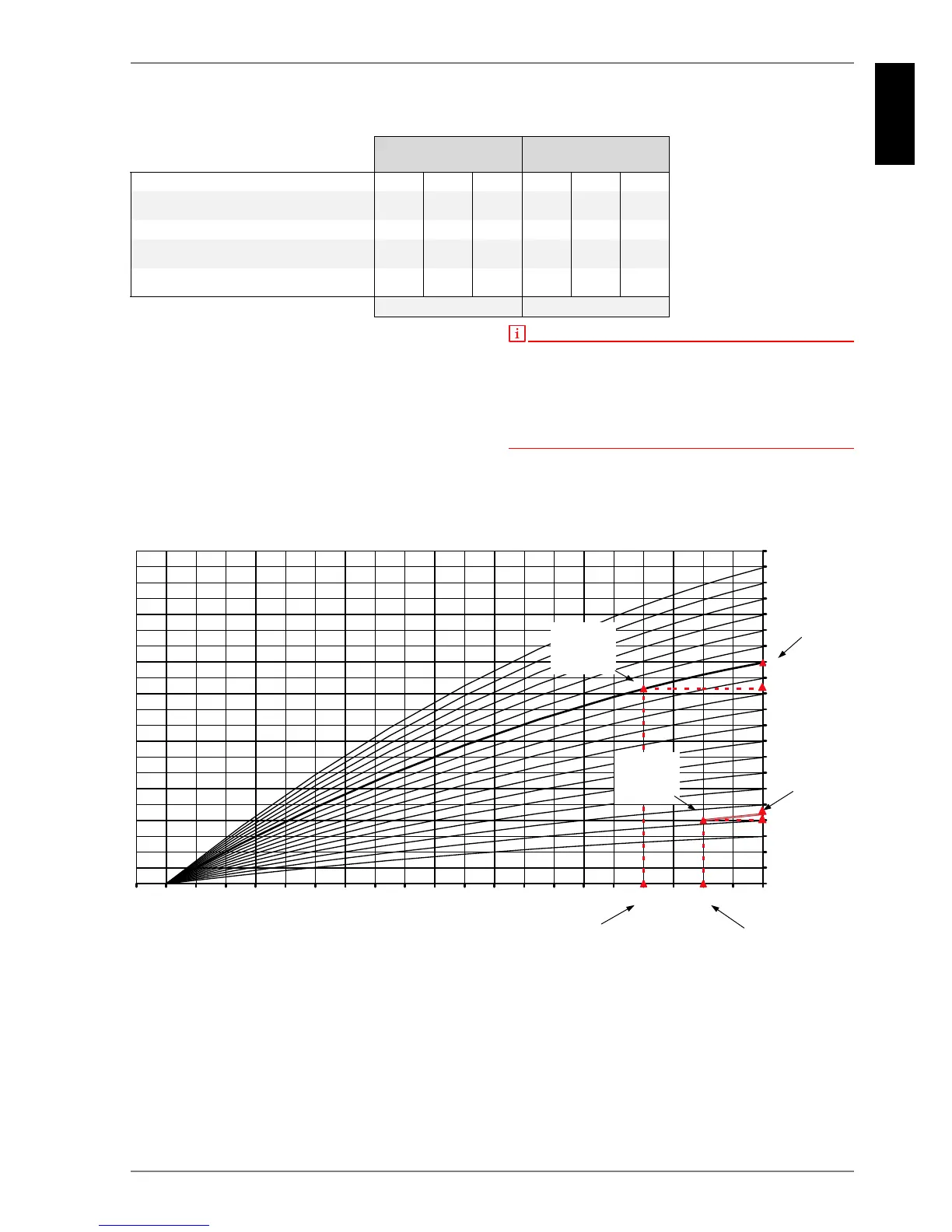

Abb. 7.2: Heizkurven zur Ermittlung der max. Rücklaufsolltemperatur
Fußbodenheizung
35 °C / 28°C
Radiatoren
55 °C / 45°C
Norm-Außenlufttemperatur °C
-12 -14 -16 -12 -14 -16
Benötigte Vorlauftemperatur
(bei Normauslegungstemperatur)
35°C 35°C 35°C 55°C 55°C 55°C
Temperaturspreizung Vor- / Rücklauf
7°C 7°C 7°C 10°C 10°C 10°C
Benötigte Rücklauftemperatur
(bei Normauslegungstemperatur)
28°C 28°C 28°C 45°C 45°C 45°C
Einzustellender
Heizkurven Endpunkt
30°C 29°C 29°C 48°C 47°C 46°C
Beispiel 1 Beispiel 2
+HL]NXUYHQ
$XHQZDQGWHPSHUDWXULQ&
5FNODXI
6ROOWHPSHUDWXU
LQ&
%VS
+HL]NXUYHQ
HQGSXQNW&
%VS
1RUPDXVOHJXQJV
WHPSHUDWXU&
%VS
5FNODXIEHL
1RUPDXHQ
WHPS&
%VS
1RUPDXVOHJXQJV
WHPSHUDWXU&
%VS
+HL]NXUYHQ
HQGSXQNW&
%VS
5FNODXIEHL
1RUPDXHQ
WHPS&
