F-3
Français
Importantes informations 3.1
1 Importantes informations
Lors de la mise en service, il faut respecter les dispositions
de sécurité nationales ou européennes spécifiques,
notamment la norme DIN VDE 0100, et les conditions
techniques de raccordement des sociétés distributrices
d'électricité et des exploitants de réseaux d'alimentation !
Le régulateur de pompe à chaleur est à utiliser uniquement
dans des pièces sèches ou règnent des températures
comprises entre 0 °C et 35 °C. La formation de
condensation doit être absolument évitée.
Toutes les conduites de raccordement des sondes peuvent
être rallongées jusqu’à une longueur maximale de 30 m
avec une section de conducteur de 0,75 mm. Ne pas poser
de conduites de sondes près de conduites conduisant
l’électricité.
Pour garantir la fonction de protection antigel de la pompe à
chaleur, le gestionnaire de pompe à chaleur ne doit pas être
hors tension et la pompe à chaleur doit toujours être
traversée par un fluide.
Les contacts des relais de sortie sont déparasités. C’est
pourquoi, une tension, bien inférieure à la tension secteur,
est mesurée en fonction de la résistance interne d’un
appareil de mesure même pour des contacts non
connectés.
Une faible pression est appliquée aux bornes J1 à J7 et J11
ainsi qu’aux connecteurs X2, X3 et X8. Le régulateur de
pompe à chaleur sera détruit si la tension réseau est
appliquée à ces bornes par erreur de câblage.
2 Fourniture du gestionnaire de pompe à chaleur
Le gestionnaire de pompe à chaleur est livré en trois versions.
Intégré à l’intérieur de la jaquette de la pompe à chaleur
Gestionnaire de pompe à chaleur à fixation murale
pour une installation de chauffage à pompe à chaleur
Gestionnaire de pompe à chaleur à fixation murale
pour une installation de pompe à chaleur pour le chauffage
et le refroidissement (Chap. 12 à la page 35).
Les articles suivants sont livrés avec le gestionnaire de pompe à
chaleur à fixation murale :
Gestionnaire de pompe à chaleur avec jaquette
3 chevilles (6 mm) avec vis pour la fixation murale
Sonde pour la température extérieure
Manuel de service et d’utilisation pour l’utilisateur
Instructions de montage et de mise en service pour
l’installateur
3 Installation
3.1 Fixation du gestionnaire de pompe à chaleur chauffage version murale
Le régulateur est fixé au mur à l’aide des 3 vis et chevilles (6 mm)
fournies. Pour ne pas salir ni endommager le régulateur, il faut
procéder comme suit :
Fixer la cheville de l’oeillet de fixation supérieur à hauteur de
commande.
Visser la vis dans la cheville telle que le régulateur puisse
encore être accroché.
Accrocher le régulateur par l’oeillet supérieur de fixation.
Marquer les positions des œillets de fixation latéraux.
Décrocher le régulateur.
Enfoncer les chevilles dans les œillets de fixation latéraux.
Raccrocher le régulateur par l’oeillet supérieur et visser
fermement.

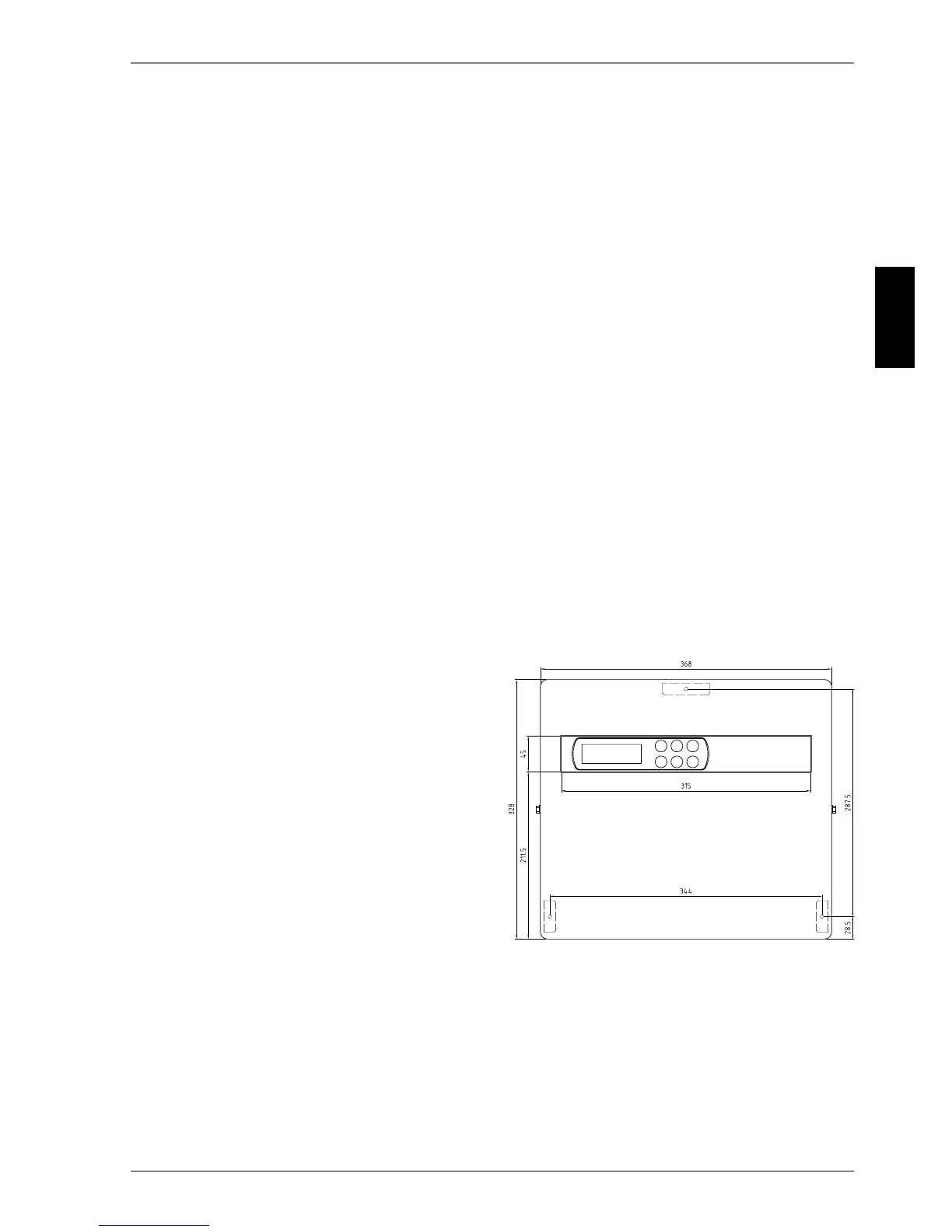

Fig. 3.1: Dimensions du gestionnaire de pompe à chaleur chauffage, version
murale
