FRENO POSTERIORE

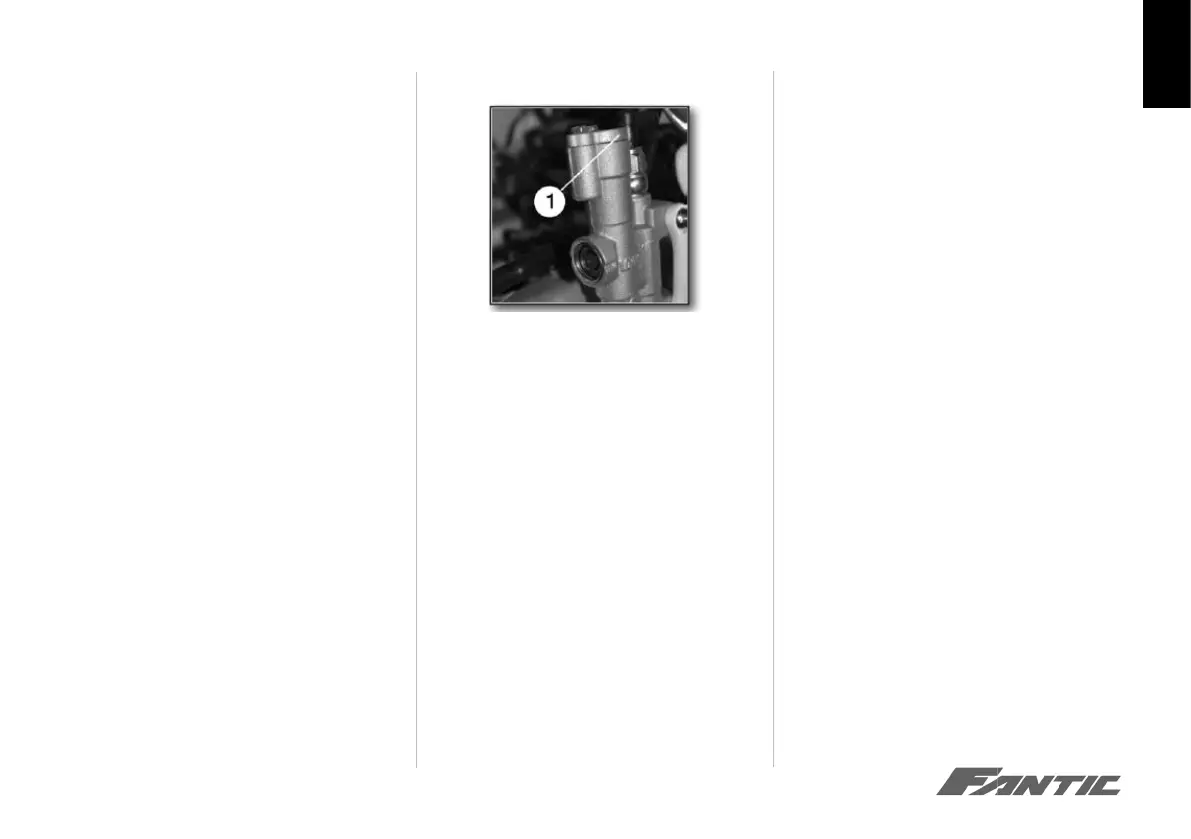

Il serbatoio del liquido freni, relativo al freno a disco po-
steriore, è posizionato sul lato destro del veicolo. Perio-
dicamente è bene controllare il livello del liquido all’in-
terno, soprattutto prima di iniziare lunghi viaggi. Con il
consumarsi delle pastiglie del freno e del disco, il livello
del liquido tende a calare è quindi necessario provvede-
re ad effettuare il rabbocco dello stesso. Usare liquido
freni appropriato vedi (LUBRIFICANTI).
Per il controllo:
- Tenere il veicolo in posizione verticale in modo che il
liquido contenuto nel serbatoio sia parallelo al tappo (1).
- Verificare che il liquido superi il riferimento “MIN”.
MIN = livello minimo
MAX = livello massimo
Se il liquido non raggiunge il riferimento “MIN” control-
lare il consumo delle pastiglie e del disco e, se in buono
stato, procedere al rabbocco. Con le pastiglie consumate
non rabboccare il liquido fino al livello “MAX”; in caso di
sostituzione successiva delle stesse si provocherebbe la
fuoriuscita di liquido freni.
Tutte le operazioni di manutenzione programmata inclu-
se quelle interposte fra i tagliandi, ai fini del mantenimen-
to della garanzia devono essere certificate con una docu-
mentazione specifica al tipo di operazione effettuata.
RABBOCCO FRENO POSTERIORE
Mantenere il liquido freni nel serbatoio parallelo
al bordo serbatoio (in posizione orizzontale), per
non spandere durante il rabbocco.
Non aggiungere additivi o altre sostanze al liqui-
do freni. Se viene utilizzato un imbuto o altro, as-
sicurarsi della sua perfetta pulizia.
- Togliere il tappo (1) svitando le due viti.
- Rimuovere la guarnizione.
- Effettuare il rabbocco con liquido freni, vedi (LUBRI-
FICANTI), sino a quando il livello è compreso tra i due
riferimenti.
- Reinserire la guarnizione e riavvitare il tappo del ser-
batoio.
Controllare l’effi cacia della frenata e se vi
sono eventuali perdite dal sistema frenante,
in caso di mal funzionamento rivolgersi ad
un Concessionario FANTIC MOTOR.
VERIFICA USURA PASTIGLIE
Ogni 2000 km è consigliato controllare il consumo
delle pastiglie, in caso di utilizzo su fuoristrada,
con fango o sabbia, verifi care al termine di ogni
utilizzo.
Le pastiglie presentano una gola che deve essere
sempre visibile.
L’usura delle pastiglie del freno a disco dipen-
dedall’uso, dal tipo di guida e di strada.
Per un controllo veloce del consumo delle pasti-
glie:
- Posizionare il veicolo sul cavalletto.
- Sia la pinza freno anteriore che quella posteriore
sono dotate di due pastiglie freno. Compiere un
controllo visivo tra disco e pastiglie, guardando:
- dal basso verso l’alto nella direzione “perno ruo-
ta pinza” per le pinze freno anteriori;
- dall’alto posteriormente per la pinza freno po-
steriore. L’usura oltre il limite del materiale d’at-
trito comporta il contatto del supporto metallico
della pastiglia con il disco, con conseguente ru-
more metallico e fuoriuscita di scintille dalla pin-
za; l’effi cienza frenante, la sicurezza e l’integrità
del disco sarebbero così compromesse. Qualora
la gola fosse scomparsa (altezza materiale d’attri-
to 1,5 mm) sostituire la coppia pastiglie.
