TOR
171
cod. 3542B750 - Rev 05 - 07/2022
IT
Nota: Il contatto del termostato ambiente deve essere pulito. La tensione di uscita (220V) può danneggiare il circuito
elettrico.
Quando si installa il temporizzatore o il termostato ambiente con programma giornaliero o settimanale, si deve evitare
di utilizzare contatti di commutazione per accendere l'alimentazione elettrica di questi dispositivi e l’accensione deve
avvenire mediante una fonte di alimentazione o una batteria, a seconda del tipo di dispositivo.
B
Il progettista deve considerare la valutazione dell’adeguatezza generale della caldaia con il livello di energia
rimosso dalla combinazione di apparecchiature esterne. Occorre considerare il funzionamento della caldaia in
relazione alle apparecchiature esistenti o domestiche ed esterne menzionate. Il costruttore non si assumerà
alcuna responsabilità per inadeguatezze derivanti da una progettazione non corretta.
Sensore
esterno
Bollitore Com
Riscal-
damento
Interruttore
temperatura
ambiente
Valvola a 3 vie
PE
Sensore
bollitore

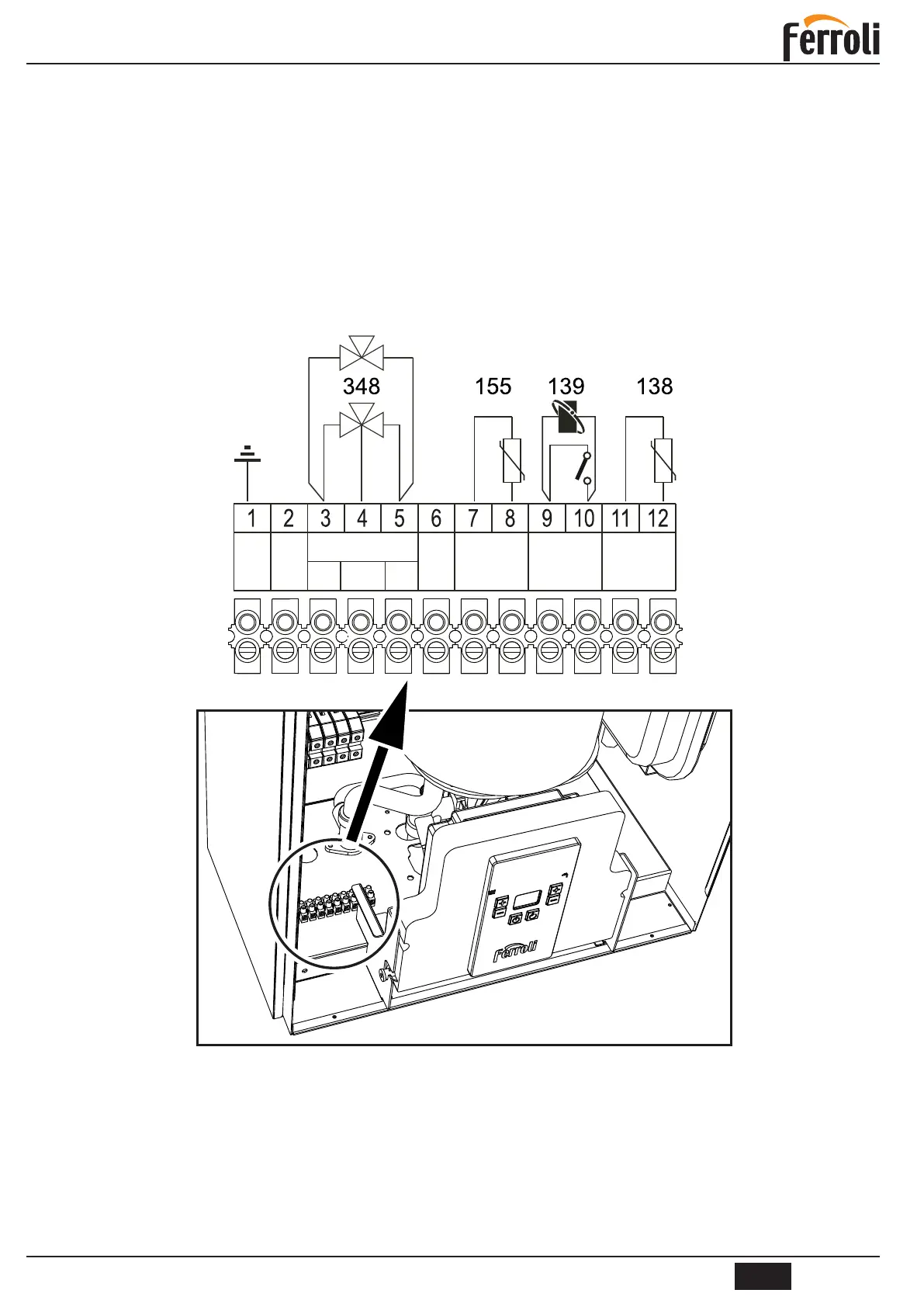

g. 8
Legenda
95 Valvola deviatrice a 2 li, Max 2 A (opzionale)
138 Sensore temperatura esterna (opzionale)
139 Unità ambiente (opzionale)
155 Sonda temperatura bollitore (opzionale)
cod. 1KWMA11W (2 mt)
cod. 043005X0 (5 mt)
348 Valvola deviatrice a 3 li, Max 2 A (opzionale)
