Ferroli TOR - Dati E Caratteristiche Tecniche; Dimensioni E Collegamenti

TOR
175
cod. 3542B750 - Rev 05 - 07/2022
IT
4. DATI E CARATTERISTICHE TECNICHE

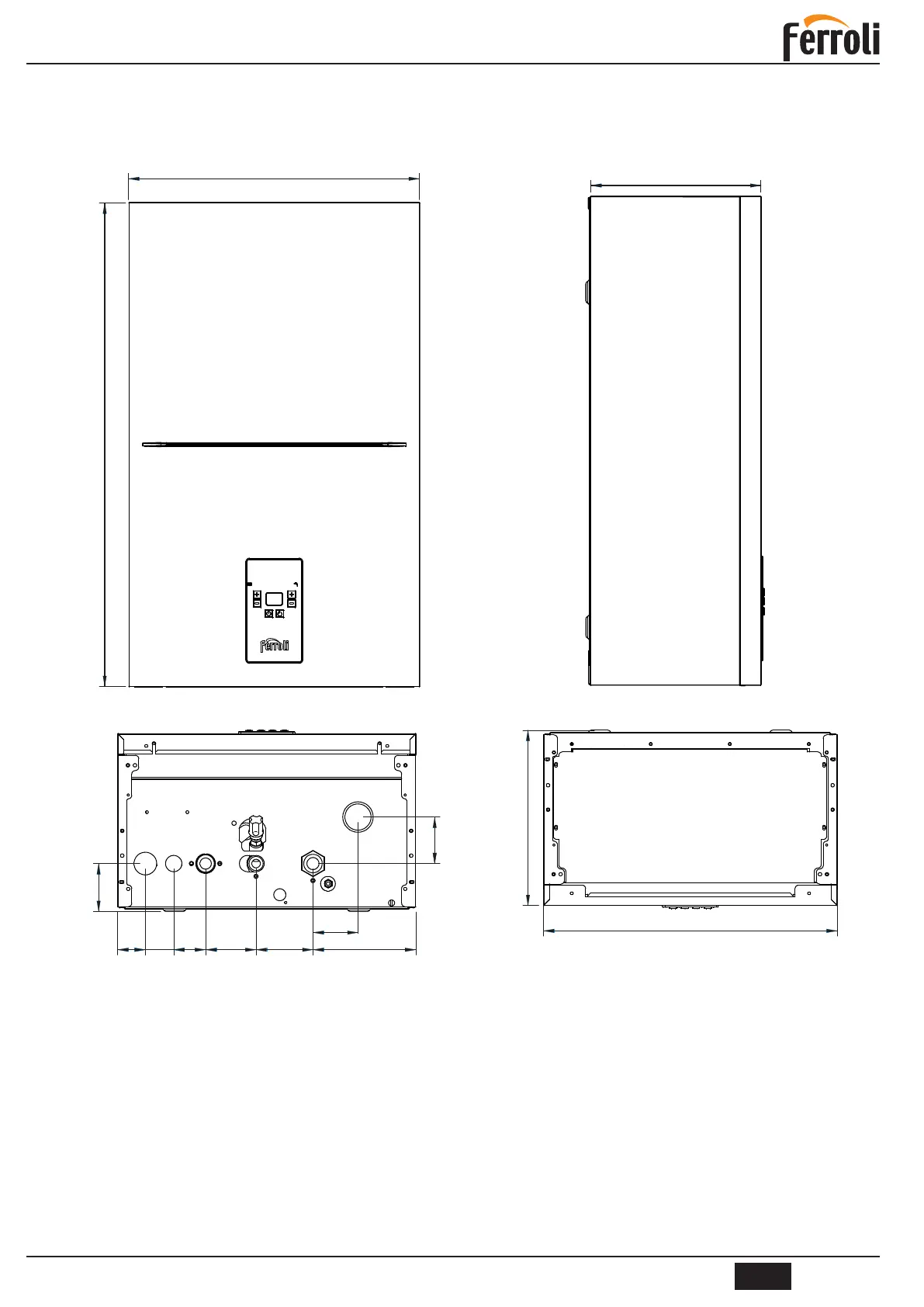

4.1 DIMENSIONI E COLLEGAMENTI
420
700
g. 9 - Vista frontale
250
g. 10 - Vista laterale
68
40
10
11
74
231
45 71
80
64
66
39 145
g. 11 - Vista dal basso
250
420
g. 12 - Vista dall’alto
Legenda
10 Uscita mandata riscaldamento centrale Ø 3/4”
11 Ingresso ritorno riscaldamento centrale Ø 3/4”
74 Rubinetto di riempimento
231 Collegamento di riempimento 1/2”
