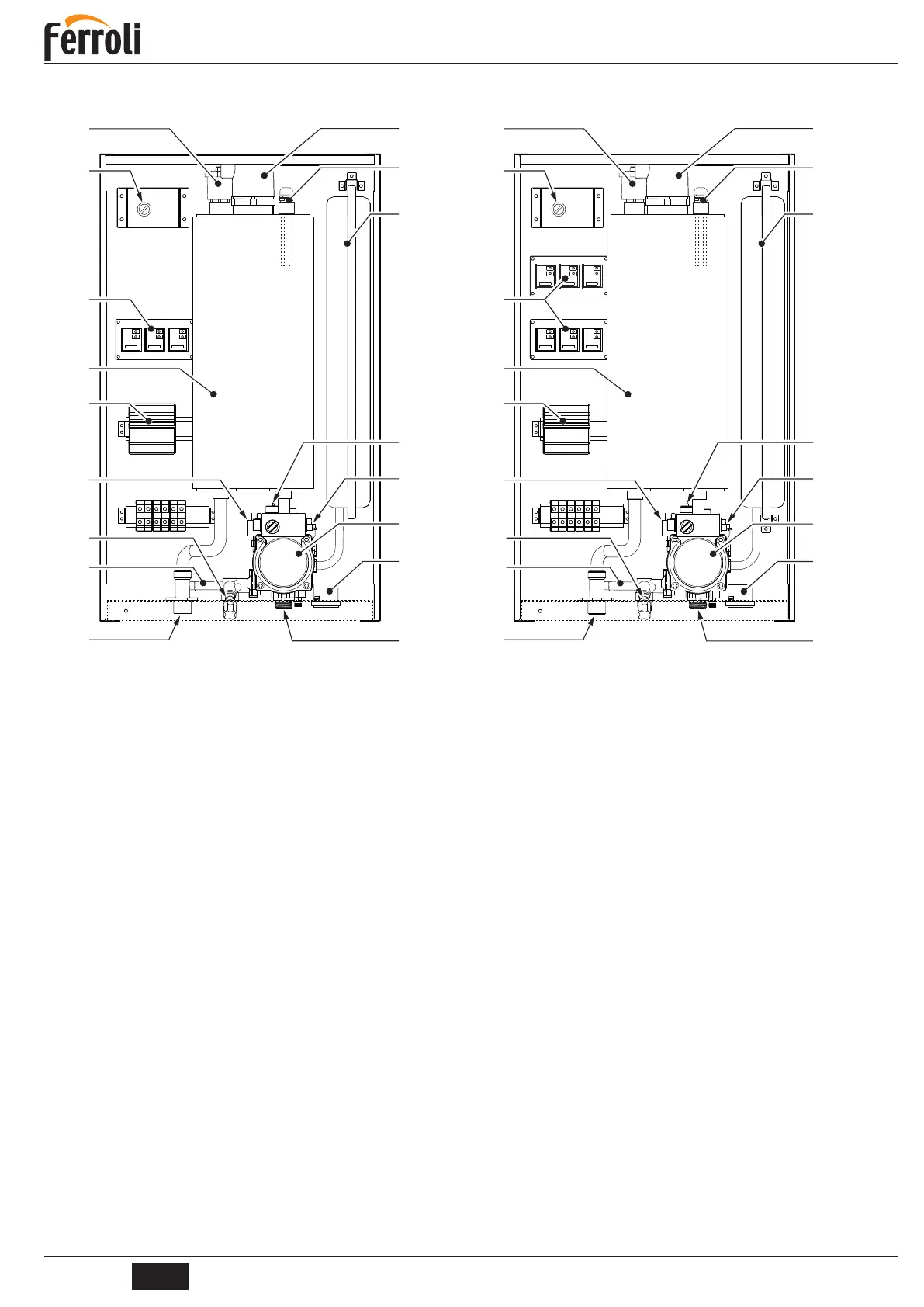

4.2 ÁLTALÁNOSÖSSZEÁLLÍTÁSIRAJZÉSFŐALKATRÉSZEK
1
3
56
4
2
36
5
6
74
340
10
114
32
145
14
36
11
13. ábra - 6 - 12 kW
1
3
56
4
36
5
6
10
114
32
145
14
36
11
2
74
340
14. ábra - 18 - 24 kW
Jelmagyarázat
1 Fűtőelemek
2 Biztonságitermosztát(kézialaphelyzet)
3 Fűtésihőmérséklet-érzékelő
4 Szilárdtest relé
5 Belsőtartály
6 Áramkörimegszakító
10 Központifűtéselőremenőkimenet
11 Központifűtésvisszatérőbemenet
14 Központifűtésbiztonságiszelepe
32 Központifűtésszivattyúja
36 Automatikusszellőztető
56 Tágulásitartály
74 Töltőcsap
114 Víznyomáskapcsoló
145 Központifűtésnyomásmérője
340 Bypass
