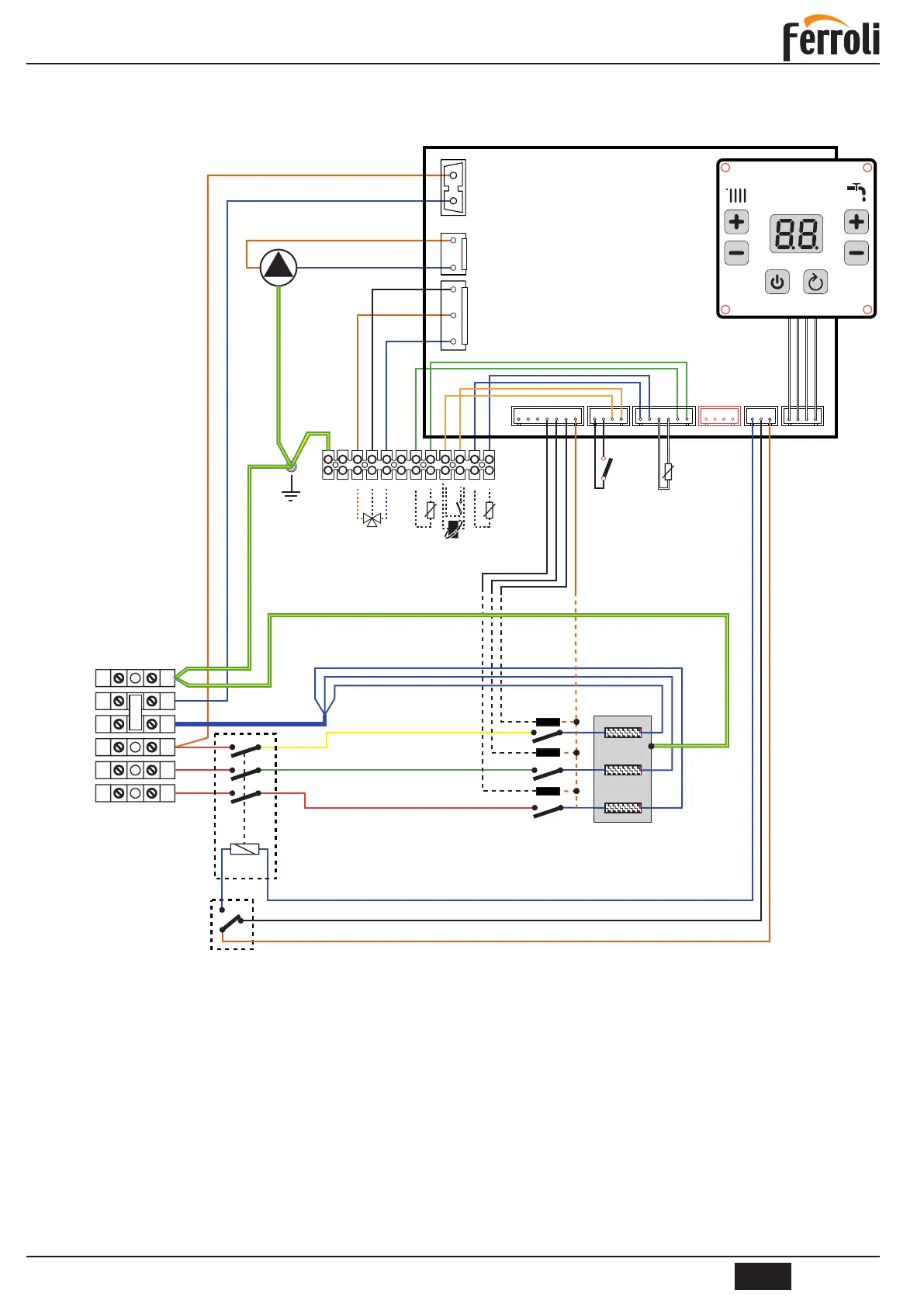

4.6 SCHEMA ELETTRICO
4.6.1 Schemi elettrici per i modelli 6, 9 e 12
g. 16 - Per i modelli 6 - 9 - 12
Legenda
2 Termostato di sicurezza (reset manuale)
3 Sensore temperatura riscaldamento
4 Relè a stato solido
6 Interruttore
32 Pompa riscaldamento centrale
95 Valvola deviatrice (opzionale)
114 Interruttore pressione acqua
138 Sensore temperatura esterna (opzionale)
139 Unità ambiente (opzionale)
155 Sensore bollitore di accumulo (opzionale)
ATTENZIONE: Prima di collegare il termostato ambiente o il cronocomando remoto, togliere il ponticello dai morsetti 9-10
sulla morsettiera.
