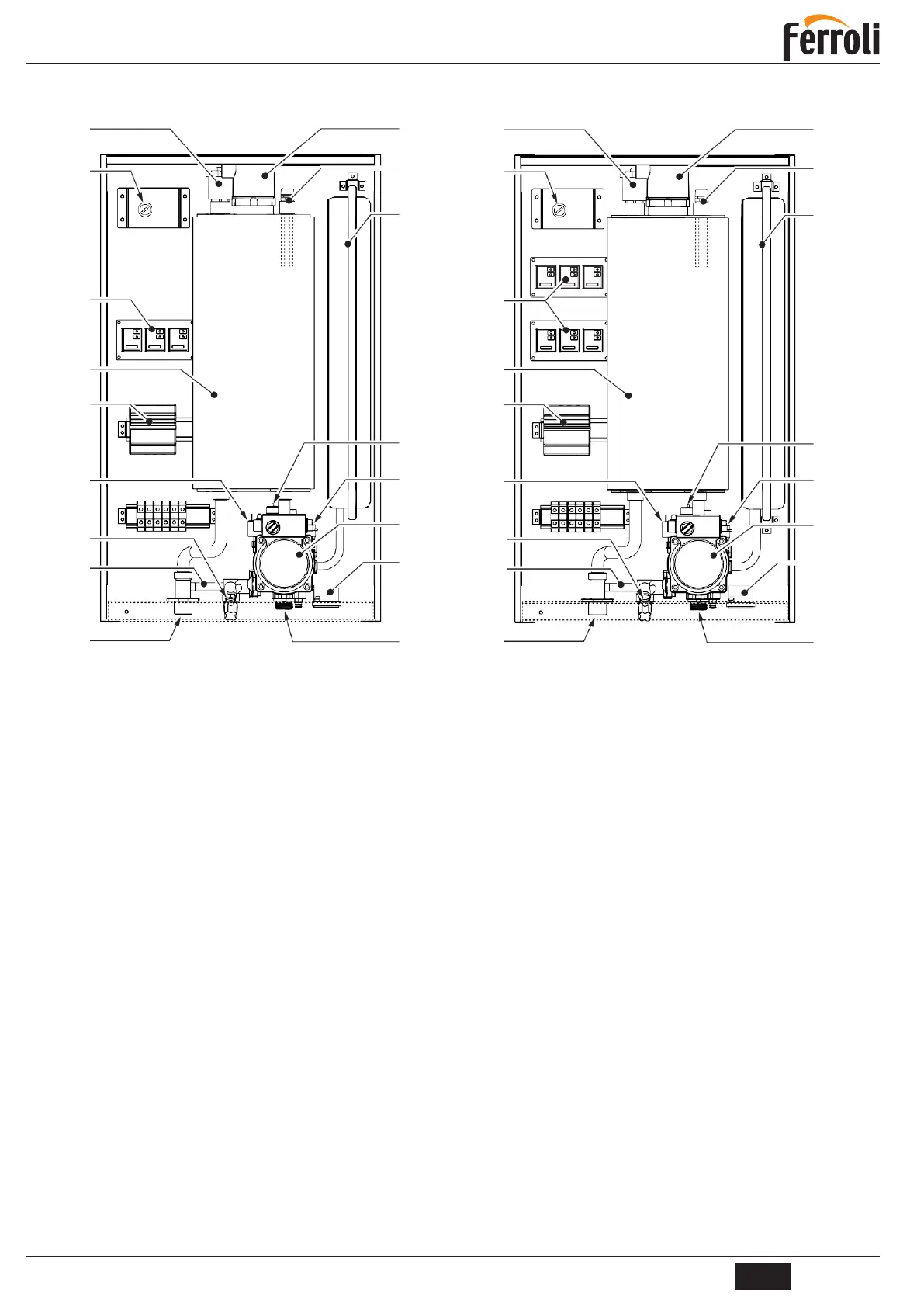

4.2 Schemat ogólny i podstawowe elementy
36 1 36 1
2
3
2
3
56 56
4 4
5
6
114
74
340
14
36
32
145
5
6
114
74
340
14
36
32
145
10
fig. 14 6 ÷ 12 kW
11 10 11
fig. 15 15 ÷ 28 kW
Key
1 Element grzejny
2 Termostat bezpieczeństwa
(reset ręczny )
3 Czujnik temperatury wody
grzewczej
4 Przekaźnik
5 Wewnętrzna komora
6 Wyłącznik automatyczny
10 Woda grzewcza zasilanie
11 Woda grzewcza powrót
14 zawór bezpieczeństwa
32 pompa obiegowa
36 Automatyczny odpowietrznik
56 naczynie wzbiorcze l
74 zawór napełniający
114 presostat
145 manometr
340 obejście
