b) Höhenleitwerk montieren
Montieren Sie das Höhenruderanlenkgestänge am Ruderhorn des Höhenruders (1).
Lösen Sie hierzu die Schraube am Gestängeverbinder (5) und ziehen das Gestänge etwas aus dem Rumpf. Haken
Sie das „Z“ des Anlenkgestänges in das oberste Loch des Ruderhorns ein.
Schieben Sie nun das Höhenruder auf die Kunststoffführung am Rumpf. Das Kunststoffgegenstück am Höhenruder
(2) muss hierbei nach oben zeigen. Achten Sie auf eine symmetrische, mittige Position des Höhenruders. Hierzu ist
die Anformung und der Steg am Rumpf (3) zu beachten.
Montieren Sie das Höhenleitwerk mit zwei Schrauben M3 x 30 mm (4) am Rumpf.
Anschließend muss das Gestänge vorne am Gestängeverbinder des Höhenruderservos (5) eingeschoben und
xiertwerden.HierzusolltederServohebelexaktim90°-WinkelzumServostehen.
StellenSiejetztdasHöhenruderaufdieNeutralpositionundxierenSiedasGestänge,indemSieesfestschrauben.

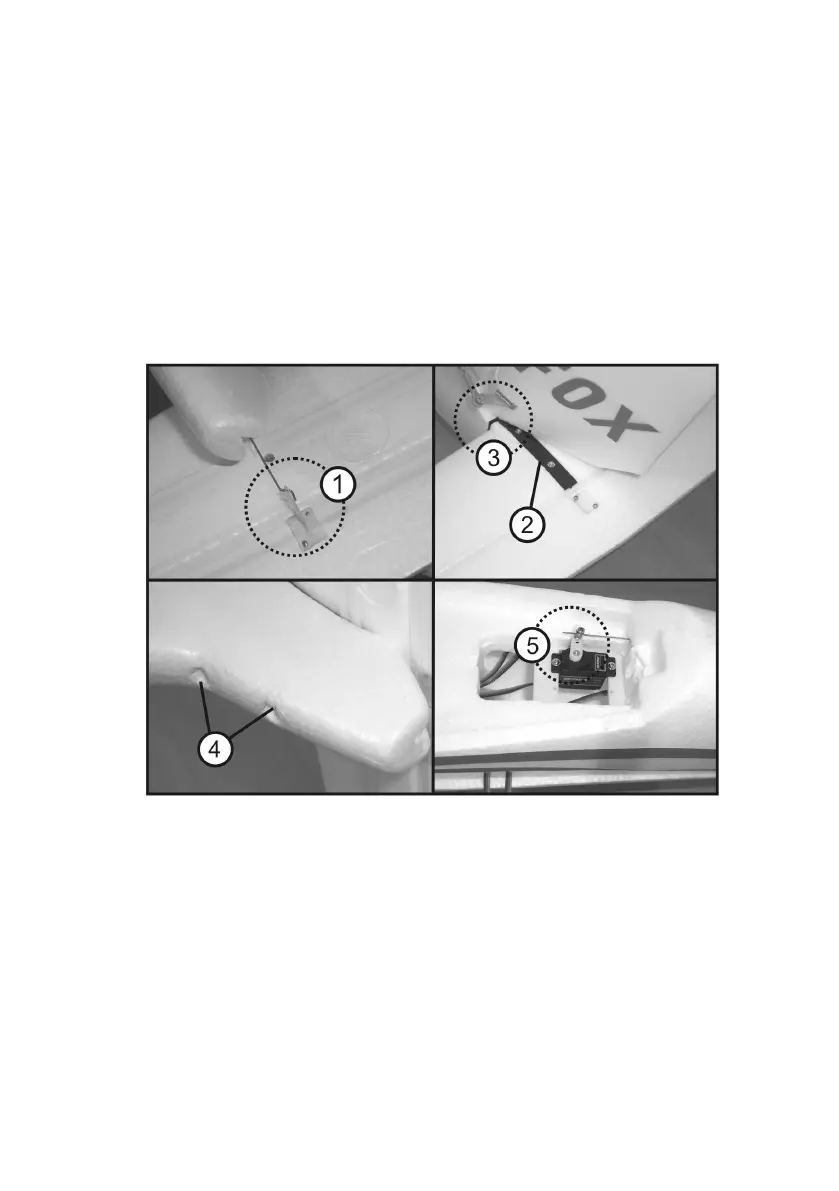

Bild 3
