FMS Fox - A) Montage des Guignols de Gouverne

71
a) Montage des guignols de gouverne

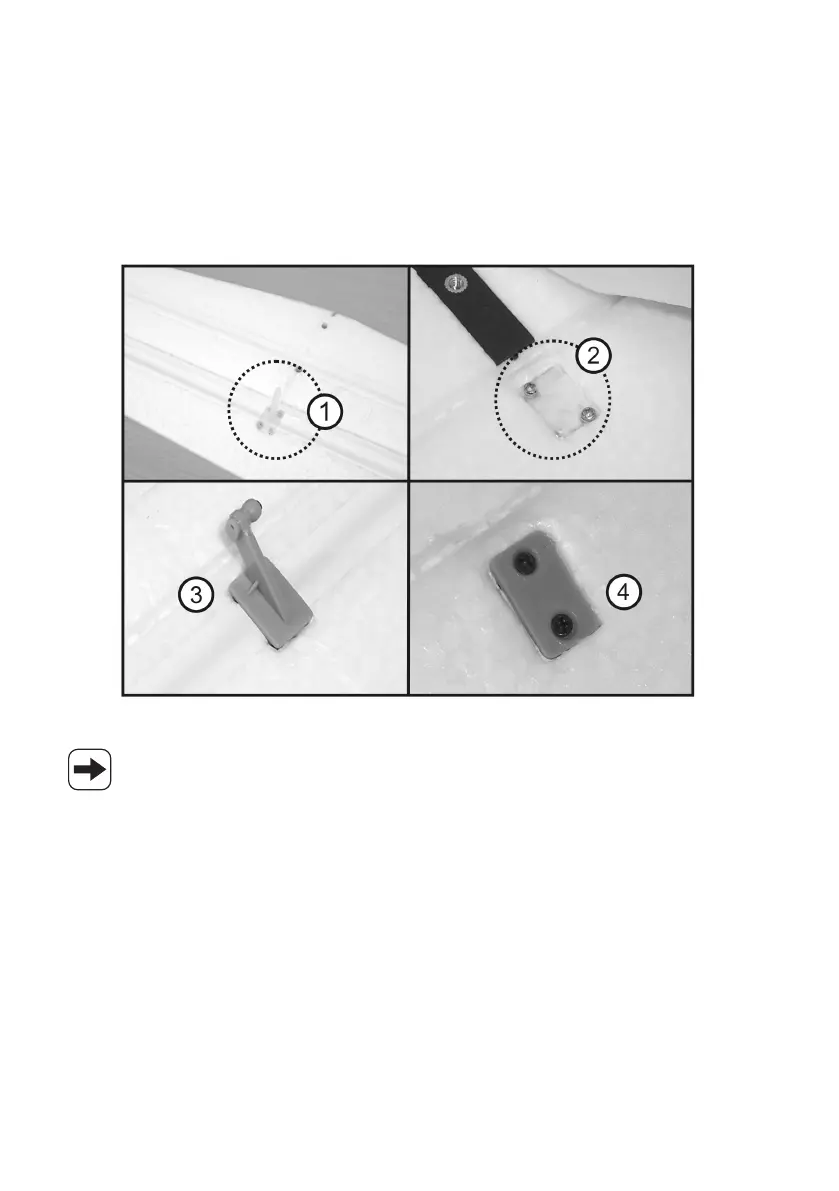

Montezleguignoldegouvernesurlagouvernedeprofondeurdelamanièreindiquéesurlagureschématique2,
n° 1 et 2.
Pour ce faire, placez le guignol de gouverne sur la face supérieure des gouvernes de profondeur dans l’évidement
préfabriqué(1)puisvissez-leàfondsurlagouvernecorrespondanteàl’aided’uneplaquederenforcement(2).
Employez respectivement une vis 1,6 x 10 mm au niveau du pivot de la gouverne et une vis 1,6 x 8 mm sur le bord
arrière de la gouverne.
Figure 2
Montez les guignols de gouverne sur les volets de gouverne des surfaces portantes et sur la gouverne
de profondeur en procédant de la même manière que pour les gouvernes de profondeur. À cet effet,
employeztoutefoisdesguignolsdegouverneàrotule(gure2,n°3et4).
Pour ce faire, placez les guignols de gouverne au niveau des volets de gouverne des surfaces portantes
(surlafaceinférieuredesvoletsdegouverne)danslesévidementspréfabriquéspuisvissez-lesàl’aide
d’une plaque de renforcement sur la gouverne correspondante. Pour le montage du guignol de gouverne
surlagouvernededirection,vouspouvezvousorienteràlagure4.
Employez respectivement une vis 1,6 x 10 mm au niveau du pivot de la gouverne et une vis 1,6 x 8 mm
sur le bord arrière de la gouverne.
