d) Montage du récepteur
Unetélécommandesanslcompatiblen’estpascomprisedansl’étenduedelalivraison.Enfonctionde
l’étenduedesfonctionsdelatélécommandesanslemployée,deuxservosdoiventêtrereliésàl’aide
d’uncâbleenY.DeuxdecescâblesenYsontfournisaveclekitdemontage.Vouspouvezainsiparex.
respectivement relier les deux ailerons et les deux volets de courbure à l’aide d’un câble en Y et respec-
tivement les piloter à partir d’une sortie du récepteur.
Andepouvoirconfortablementexploitertouteslesoptionsdecommande,nousrecommandons
l’utilisationd’unetélécommandesanslàmicroprocesseuréquipéed’aumoins6canaux.Observez
également les remarques dans le chapitre 12.
Lerécepteur(1)doitêtrexédanslapartiearrièreducockpitàl’intérieurdufuselageàl’aided’unebandeauto-
agrippante ou de ruban adhésif double face. Raccordez d’abord tous les câbles des gouvernes de profondeur et de
direction,del’aileronetdesvoletsdecourbure(2)ainsiquelecâblederaccordementdurégulateurdevol(3)aux
sorties correspondantes du récepteur. Pour ce faire, orientez-vous au mode d’emploi de votre télécommande.

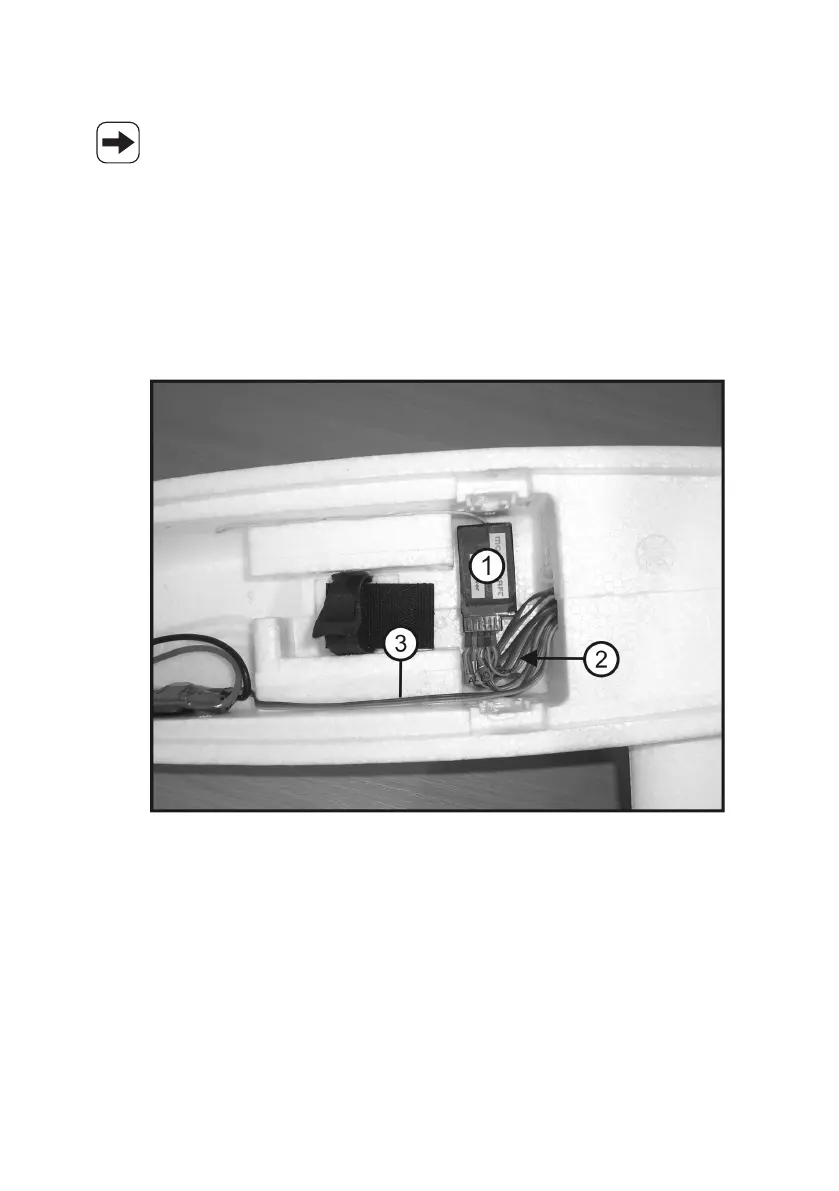

Figure 5
