Bedieningselementen en aansluitingen
Algemeen
Met behulp van de Fronius Personal Display DL is het mogelijk de gegevens over het af-
gegeven vermogen van de complete installatie, evenals van afzonderlijke inverters, weer
te geven. De menusturing vindt daarbij grotendeels op dezelfde wijze plaats als de menus-
turing van de inverter.
Bedieningsele-
menten en aan-
sluitingen
OPMERKING! Naar aanleiding van actualiseringen kunnen functies op uw appa-
raat beschikbaar zijn die in deze gebruiksaanwijzing niet zijn beschreven, of om-
gekeerd. Bovendien kunnen enkele afbeeldingen in geringe mate afwijken van de
bedieningselementen op uw apparaat. De werking van deze bedieningselemen-
ten is echter gelijk.

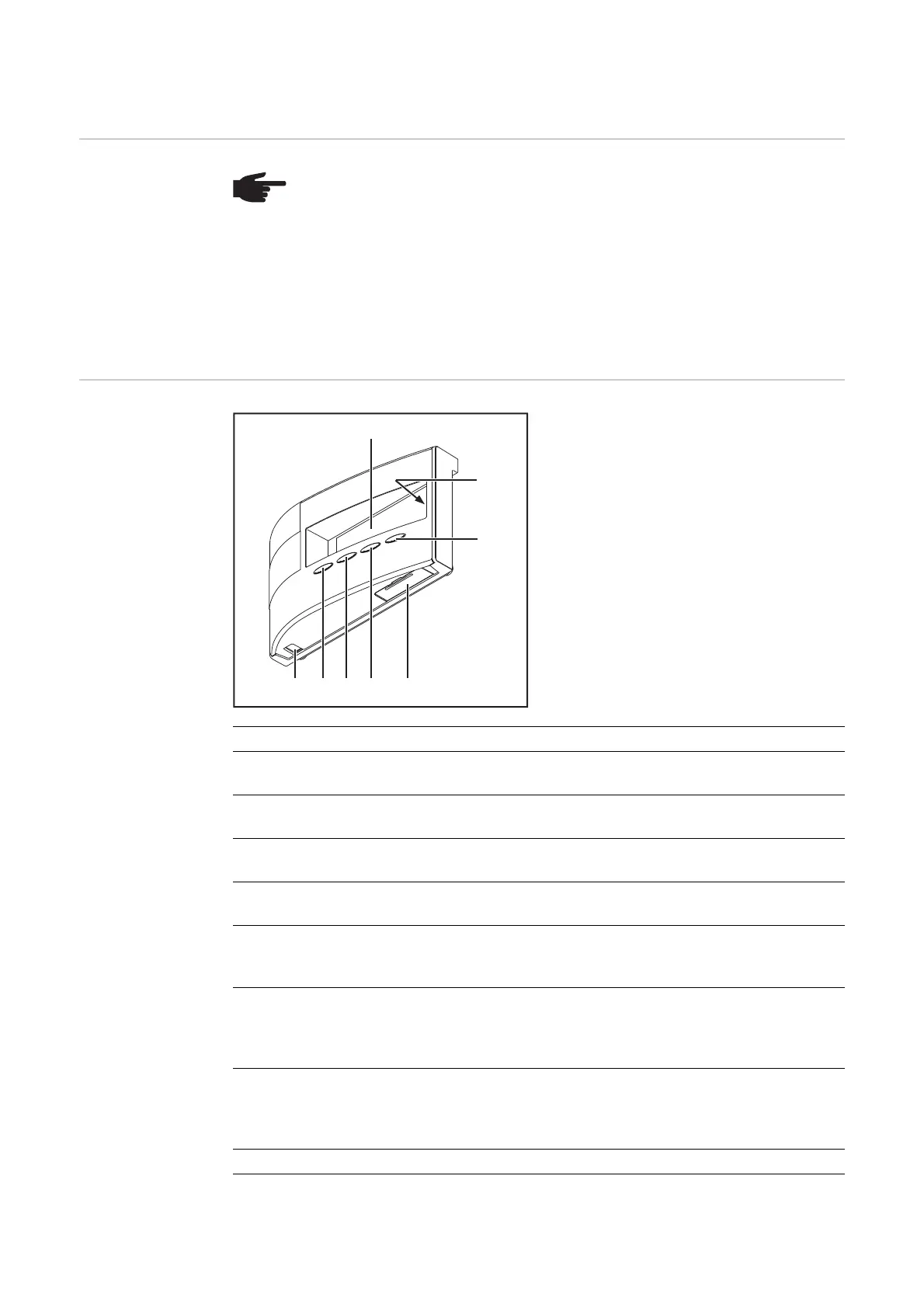

(1)
(2)
(3)
(4)(5)(6)(7)(8)
Nr. Aanduiding
(1) Display
voor het weergeven van waarden, instellingen en menu's
(2) LED bedrijfsstatus
voor het weergeven van de bedrijfsstatus
(3) Toets 'Enter'
voor het bevestigen van een keuze
(4) Batterijvak met deksel
voor het aanbrengen van de accu's voor de voeding
(5) Toets ‘Menu/ Esc‘
voor het wisselen in het menuniveau
voor het verlaten van het setup-menu
(6) Toets ‘neer/rechts‘
naar keuze:
voor navigeren naar beneden
voor navigeren naar rechts
(7) Toets ‘links/op‘
naar keuze:
voor navigeren naar boven
voor navigeren naar links
(8) Aansluiting USB (micro-USB)
