Éléments de commande et connexions
Généralités
Le Fronius Personal Display DL permet d'afficher les données de puissance de l'ensemble
de l'installation ainsi que de chaque onduleur individuellement. La conduite de menu est
en grande partie identique à celle de l'onduleur.
Éléments de com-
mande et
connexions
REMARQUE! En raison des mises à jour de logiciel, il est possible que certaines
fonctions non décrites dans les présentes Instructions de service soient disponi-
bles sur votre appareil ou inversement. En outre, certaines illustrations peuvent
différer légèrement des éléments de commande disponibles sur votre appareil.
Toutefois, le fonctionnement de ces éléments de commande est identique.

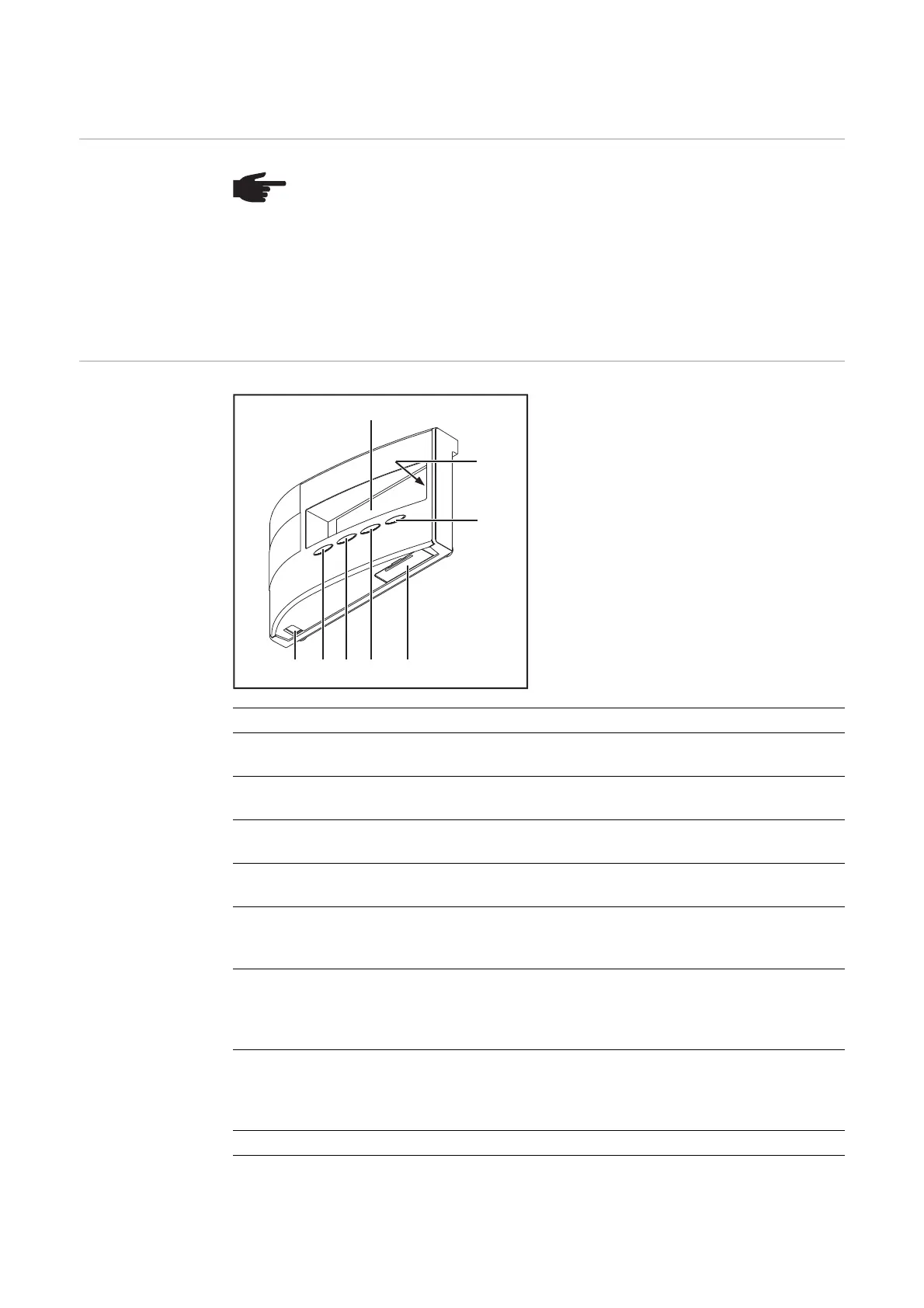

(1)
(2)
(3)
(4)(5)(6)(7)(8)
Pos. Désignation
(1) Display
pour l'affichage des valeurs, paramètres et menus
(2) LED d'état de fonctionnement
pour indication de l'état de service de l'état de service
(3) Touche « Enter »
pour confirmer une sélection
(4) Compartiment piles rechargeables avec cache
pour la mise en place des piles rechargeables pour l'alimentation électrique
(5) Touche « Menu/ Esc »
pour passer dans le niveau de menu
pour quitter le menu Setup
(6) Touche « vers le bas/vers la droite »‘
en fonction de la sélection :
pour naviguer vers le bas
pour naviguer vers la droite
(7) Touche « vers le haut/vers la gauche »‘
en fonction de la sélection :
pour naviguer vers le haut
pour naviguer vers la gauche
(8) Connexion USB (Micro USB)
