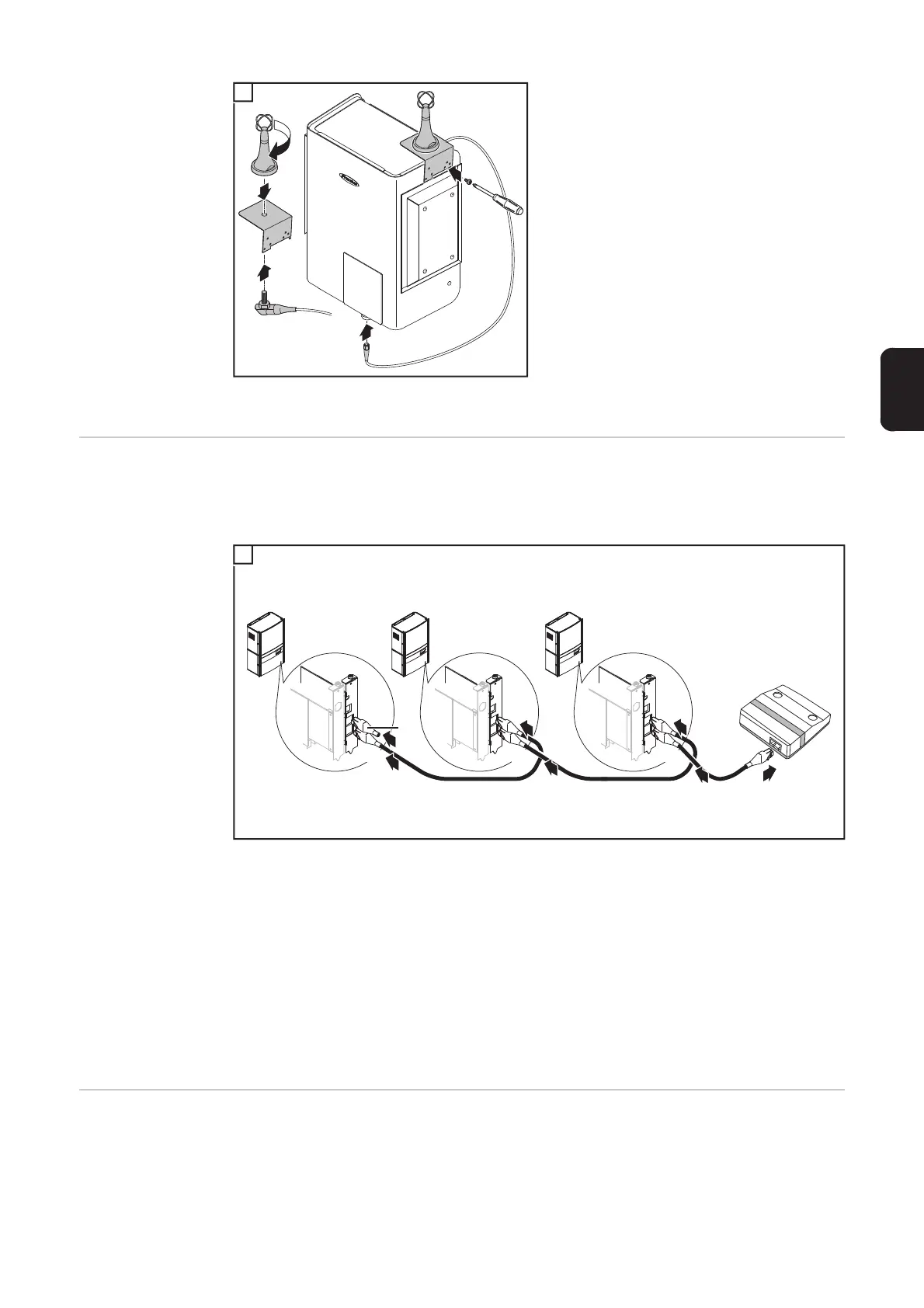

Antenne op de inverter monteren en aansluiten
De Fronius Perso-
nal Display DL
Box koppelen aan
Fronius Solar Net
De volgende stappen gelden alleen voor de volgende installatieconfiguraties:
- Fronius-inverter met Fronius Com Card of Com Card-functie
- 1 Fronius Personal Display DL Box
(1) Inverter 1 (bijvoorbeeld Fronius IG Plus)
(2) Inverter 2 (bijvoorbeeld Fronius IG Plus)
(3) Inverter n (max. 15, bijvoorbeeld Fronius IG Plus)
(4) Fronius Com Card (niet vereist voor Fronius IG-TL)
(5) Fronius Personal Display DL Box (correspondeert met de functionaliteit van een
DATCOM ‘IN‘-aansluiting of een eindstekker)
(6) Eindstekker (meegeleverd met de Fronius Personal Display DL Box)
(7) Solar Net-kabel
Max. kabellengte van inverter naar de Fronius Personal Display DL Box: 300 m
Fronius Personal
Display DL mon-
teren / opstellen
Met de meegeleverde muursteun is het mogelijk het Personal Display
- in een gewenste ruimte tegen de muur te monteren,
of
- door de muursteun 90° te draaien het display als tafelapparaat te gebruiken.
Wandmontage:
4
1
2
3
5
1
...
1
2
3
4
6
5
7
(1)
(2)
(3)
(4)
(5)
(6)
(7) (7)
(4) (4)
(7)
IN
IN
IN
IN
OUT
OUT OUT
