Fronius Personal Display DL - Fronius Personal Display DL Box in das Fronius Solar Net Einbinden; Fronius Personal Display DL Montieren; Aufstellen

13
DE

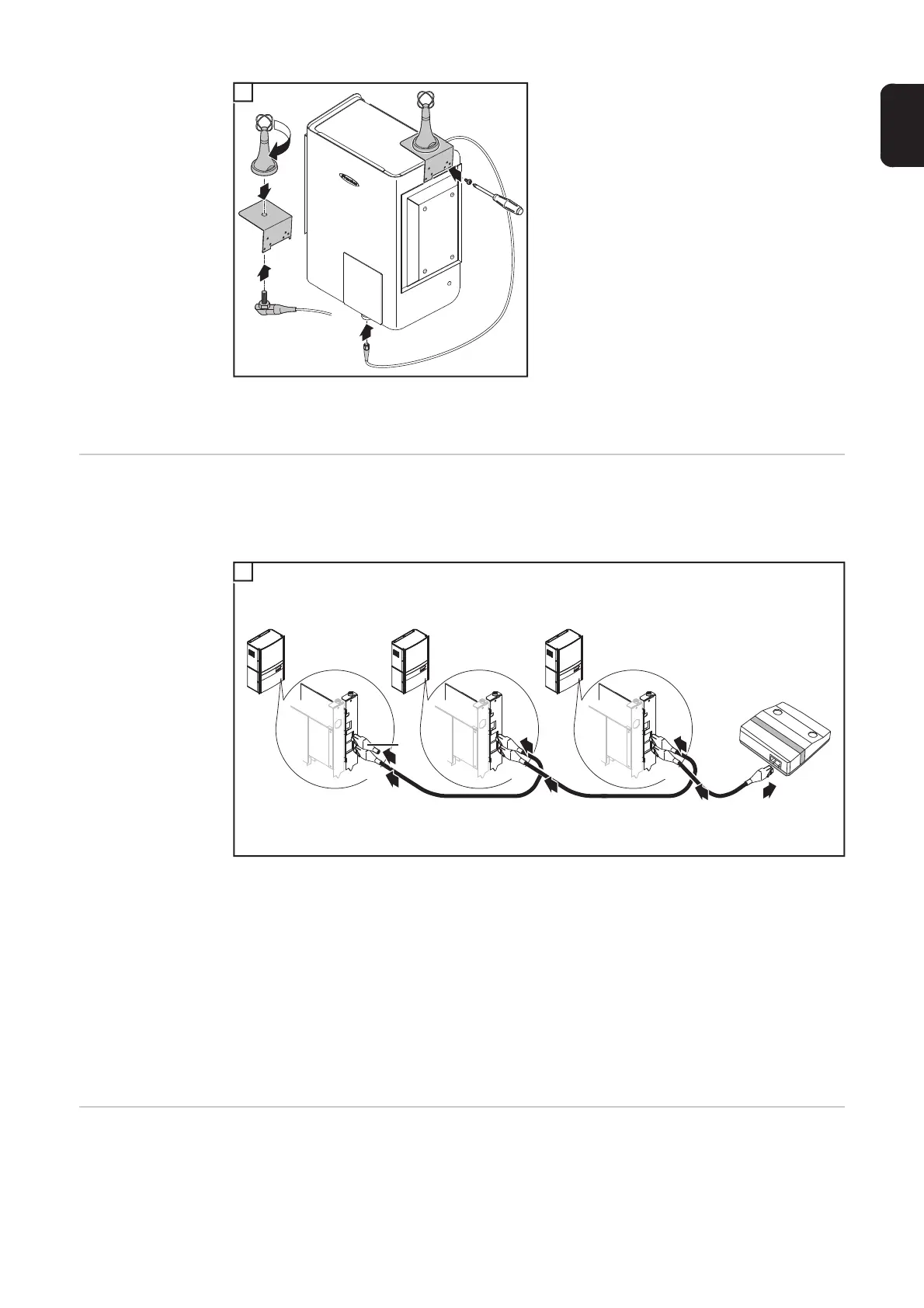

Antenne am Wechselrichter montieren und anschlie-
ßen
Fronius Personal
Display DL Box in
das Fronius Solar
Net einbinden
Die folgenden Arbeitsschritte gelten nur für folgende Anlagenkonfigurationen:
- Fronius Wechselrichter mit Fronius Com Card oder Com Card Funktion
- 1 Fronius Personal Display DL Box
(1) Wechselrichter 1 (z.B. Fronius IG Plus)
(2) Wechselrichter 2 (z.B. Fronius IG Plus)
(3) Wechselrichter n (max. 15, z.B. Fronius IG Plus)
(4) Fronius Com Card (nicht erforderlich für Fronius IG-TL)
(5) Fronius Personal Display DL Box (entspricht von der Funktionalität einem DAT-
COM ‘IN‘ Anschluss oder einem Endstecker)
(6) Endstecker (aus dem Lieferumfang der Fronius Personal Display DL Box)
(7) Solar Net Kabel
Max. Kabellänge vom Wechselrichter zur Fronius Personal Display DL Box: 300 m
Fronius Personal
Display DL mon-
tieren / aufstellen
Mit der im Lieferumfang enthaltenen Wandhalterung ist es möglich, das Personal Display
- in einem gewünschten Raum an die Wand zu montieren,
oder
- durch Drehen der Wandhalterung um 90° als Tischgerät zu verwenden.
4
1
2
3
5
1
...
1
2
3
4
6
5
7
(1)
(2)
(3)
(4)
(5)
(6)
(7) (7)
(4) (4)
(7)
IN
IN
IN
IN
OUT
OUT OUT
1
