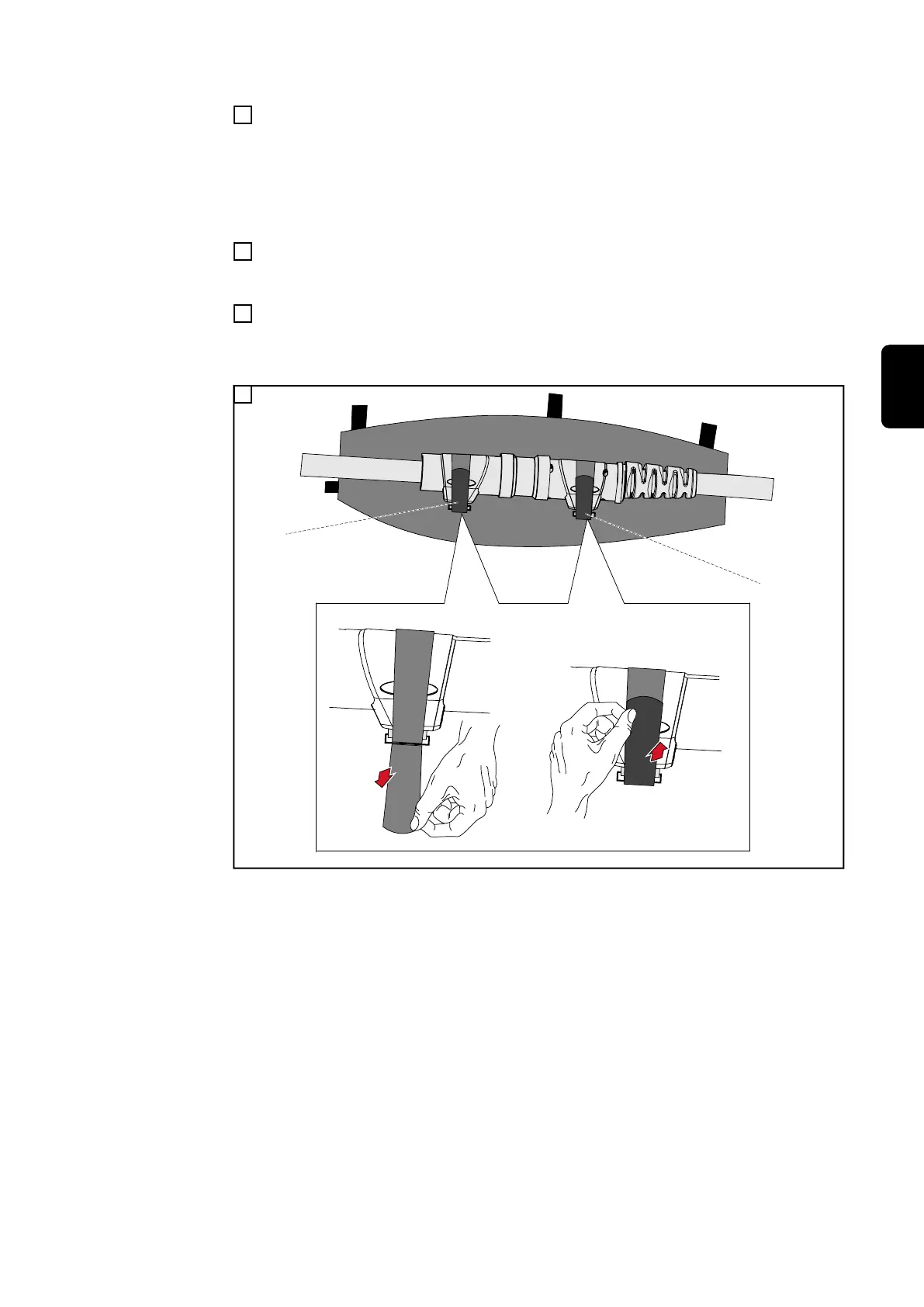

Placer la housse de protection, poser les tuyaux à réfrigérant :
2
Positionner la housse de protection comme suit :
- le logo Fronius doit être visible
- les œillets de la housse de protection doivent être en haut
Remarques concernant les illustrations suivantes :
gauche = côté source de courant (A)
droite = côté torche de soudage (B)
3
Ouvrir la housse de protection :
- Pousser les deux curseurs de fermeture à glissière vers la droite jusqu'en butée.
- Retirer la bande de dents inférieure du curseur de fermeture à glissière.
4
Placer le dispositif d'accouplement de la rallonge de faisceau de liaison et du fais-
ceau de liaison de la torche de soudage dans la poche intérieure de la housse de
protection.
2
2x
*
*
A B
2
1
- * = bandes autoagrippantes sur la poche intérieure (poche intérieure non
représentée)
- Fixer le dispositif d'accouplement avec les 2 bandes autoagrippantes sur la poche
intérieure.
5
