GF EA Series - 5 Aufbau und Funktion; Aufbau

Aufbau und Funktion Bedienungsanleitung
10
5 Aufbau und Funktion

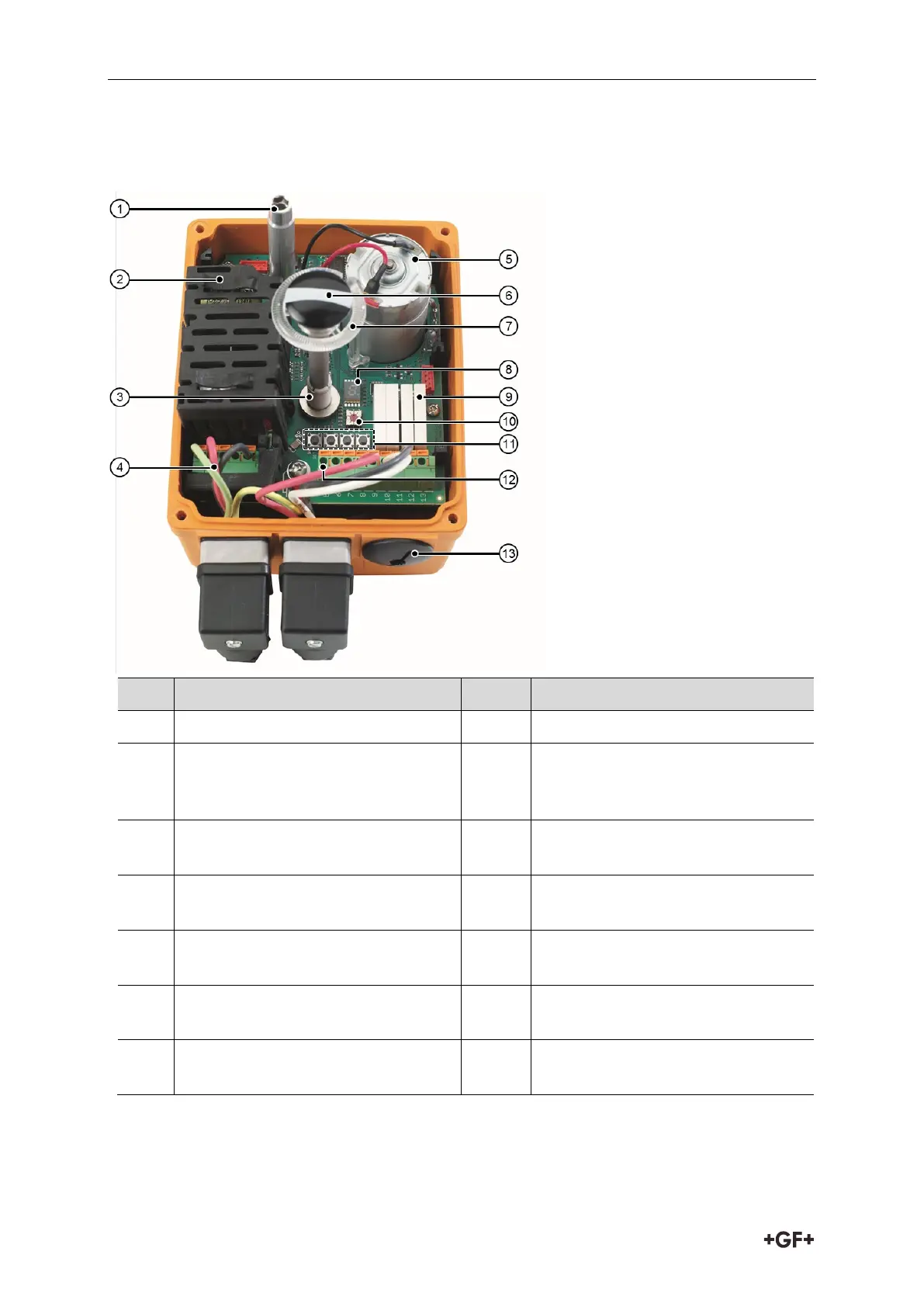

5.1 Aufbau
Pos. Name Pos. Name
1
Welle für Handnotbetätigung
8
7-Segment Fehleranzeige
2
Elektrische Versorgungseinheit mit
montiertem Berührschutz bei 230 V
Variante
9
Relais für Rückmeldung
AUF/ZU/MITTE/Betriebsbereit
3
Digitale Positionserfassung
10
Heizelement
(Temperaturschwellenregler)
4
Ansteuerung für Position
AUF/ZU/MITTE
11
Bedientaster zur
Endlagenjustierung
5
Gleichstrommotor
12
Klemmblock zum Anschluss der
Rückmeldung
6
Optische Stellungsanzeige
13
Anschlussmöglichkeit für DIN-
Stecker oder Kabeldurchführung
7
Lichtleiter für LED
Statusrückmeldung
