Aufbau und Funktion Bedienungsanleitung
16

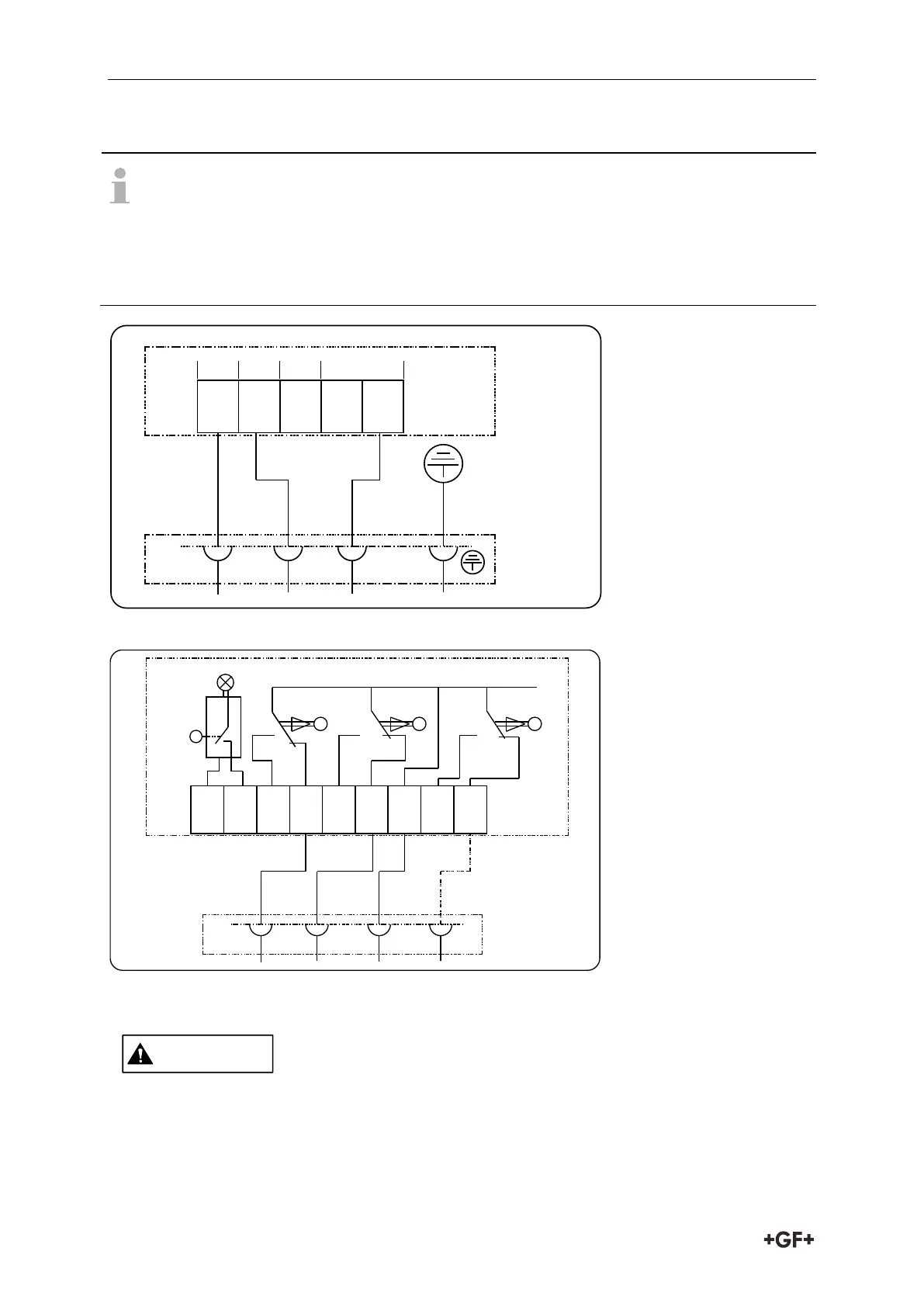

5.4 Anschlussschema EA25/45/120/250
Standard-Aktuator: Ausgestattet mit DIN-Steckern EXW. Befolgen Sie die
folgenden Diagramme.
cUL-gekennzeichnete Aktuatoren: Ausgestattet mit Kabelverschraubungen.
Schließen Sie das offene Kabel direkt an die Klemmen
1-N an.
1 2 3 4 N
connection
terminals
green/yellow
connector
blackredgreen
1 2 3
open close
middle
permanent
PE – Protective
Earth IEC60364
Anschluss Spannungsversorgung für Positionen AUF, ZU und MITTE
5 6
7 8 9 10
1112
13
Connection
terminals
Ready
to
operate
close middleopen
green
Connector
blackwhitered
COM
Relay ratings:
Relays: Max. 6A @
either 230VAC or
24VDC
Caution: Do not mix
24VDC and 230VAC!
Apply only one
voltage-level!
NO NO NC NO NC COM NO NC
1 2 3 4
Anschluss Positionsrückmeldung für Positionen AUF und ZU (MITTE optional)
Schließen Sie keine gemischten Spannungspotentiale oder Spannungsquellen an die
Rückführrelais an.
Entweder 230VAC oder 24VDC mit den Rückführrelais anschliessen. Schließen Sie
nicht 230VAC und 24VDC gleichzeitig an. Stellen Sie auch sicher, dass die Spannung
immer aus einer einzigen Quelle an alle Relaiskontakte geliefert wird.
WARNUNG
