GF EA Series - Indicateur de Position

Mode d'emploi Structure et fonctionnement
83
5.3.1 Indicateur de position
L'indicateur de position indique la position de la vanne. Les positions de la vanne peuvent être
relevées lorsque le couvercle est monté.
Les servomécanismes GF sont toujours livrés en position « OUVERTS ».

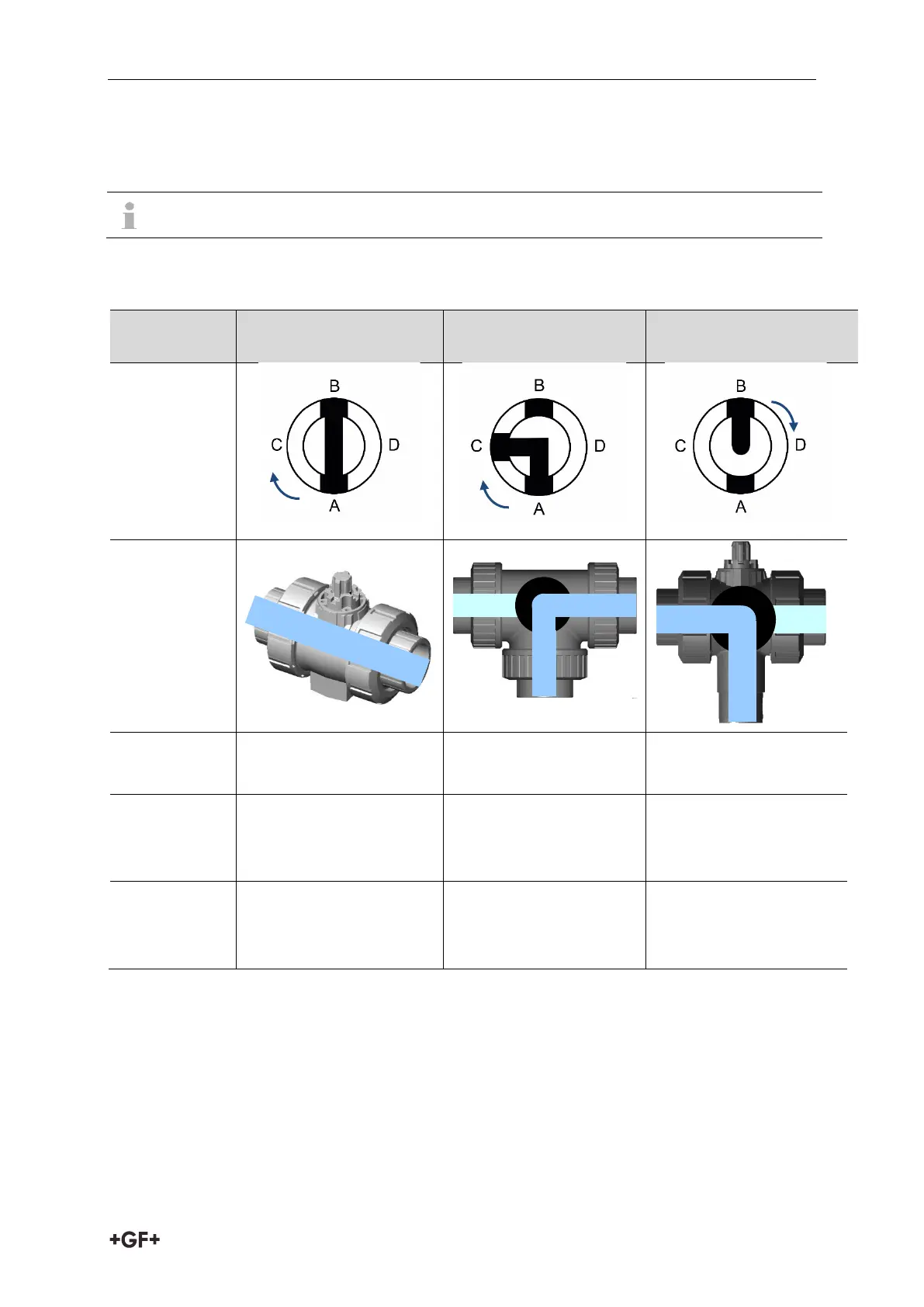

Lorsque le couvercle est monté, le schéma suivant est visible (exemple : vanne à bille) :
2 voies
3 voies à l'horizontale
(L)
3 voies à la verticale (L)
Schéma
Indicateur de
position
position de la
vanne 1
Fonction
vanne
Angle de
manœuvre
0° - 90° 0° - 90° 0° - 180°
Position de la
vanne 1
A-B (OUVERTE)
voir schéma
A–C (débit côté droit,
sortie à l'avant)
voir schéma
A–C (débit côté gauche,
sortie en bas)
voir schéma
Position de la
vanne 2
C-D (FERMÉE)
B–C (débit côté gauche,
sortie en bas)
voir schéma
A–C (débit côté droit,
sortie en bas)
voir schéma
A
B
C
D
B
C
A
