Bedienungsanleitung Aufbau und Funktion
13
5.3.2 LED-Statusrückmeldung
Die LED-Statusrückmeldung zeigt die Ventilpositionen und den aktuellen Status des
Stellantriebs an.
Folgende Tabelle zeigt die Farbzuordnung der LED:

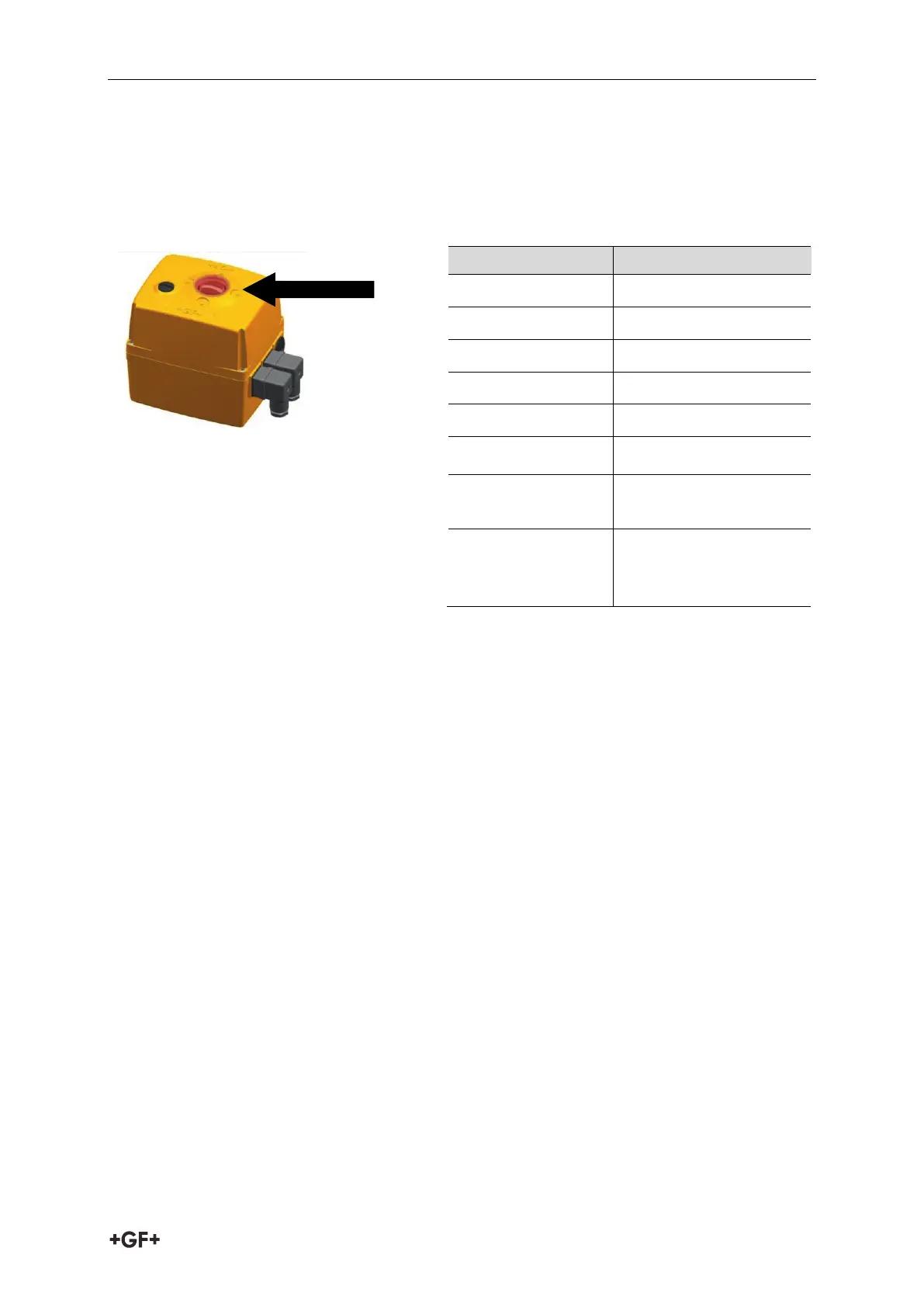

LED-Statusrückmeldung auf dem Stellantrieb
Farbe
Bedeutung
Rot AUF Position
Grün ZU Position
Weiss MITTE
Blinkt weiss Antrieb fährt
Blinkt gelb Störung
Blinkt blau Lernmodus
Grün/Gelb
Sollwert erreicht
(bei Stellungsregler)
Türkis
Justierfahrt /
Bestätigung der
Farbinvertierung
Diese Zuordnungen gelten auch, wenn die Farbzuordnung später invertiert werden.
Sollte es der Anlagenstandard erfordern, dass die Farbzuordnung invertiert wird, kann dies
vom Kunden nachträglich eingestellt werden, siehe Kapitel „LED-Farbzuordnung invertieren“.
