Mode d'emploi Installation
91
Température ambiante
entre -10 °C et +50 °C
Altitude d'installation max.
2000m au-dessus du niveau de la mer (AMSL)
Relais de signalisation de
position
Monostable avec des contacts d'inversion 250V AC/ 6A
Contacts inverseurs monostables
Au choix 6A maxi à 230VAC ou 24VDC, aucun potentiel de tension
mélangée n'est autorisé !
Câble de raccordement
recommandé
AWG 18-16, UL/cUL AWM 4486 min. 125°C 1000V, diamètre extérieur
8-13mm (presse-étoupes), 4-9mm (connecteurs DIN)
Humidité admissible
max. 90 % d'humidité relative, sans condensation
Matériau du boîtier
Logement : PP-GF (POLYFLAM, RPP 4225 CS1)
Vitre d'inspection : Udel P-1700 (CL2611)
7 Installation
Lorsqu'une vanne est livrée complète, plus aucune mesure de montage ni aucun réglage
n'est requis. Le servomécanisme peut être directement mis en service, voir chapitre « Mise
en service ».
En cas de montage par le client, le servomécanisme doit être monté, réglé et ajusté si
nécessaire avant de procéder à la mise en service.
7.1 Installation du servomécanisme avec vanne
Les servomécanismes disposent d'une interface ISO 5211 standard et peuvent ainsi être
montés sur toutes les vannes avec cette interface et des couples appropriés. Le montage
avec des vannes de GF Piping Systems avec un raccord approprié et un adaptateur adéquat
est possible conformément au tableau suivant :

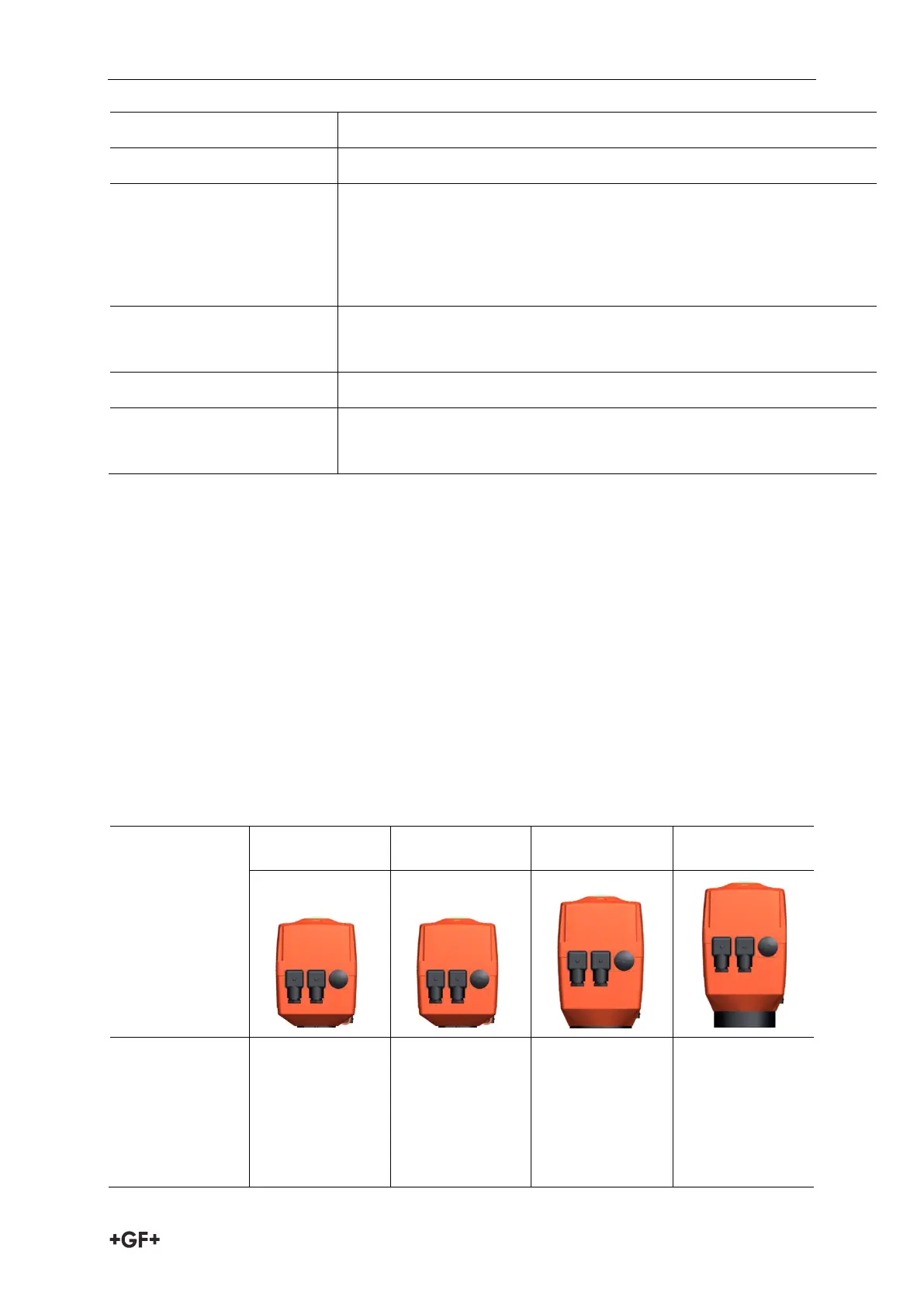

EA25 EA45 EA120 EA250
Vanne à bille
2 voies jusqu'à
DN 50
par ex. vanne à
bille type 546
Pro DN10-DN50
- - -
