9.1.1 Préparatifs

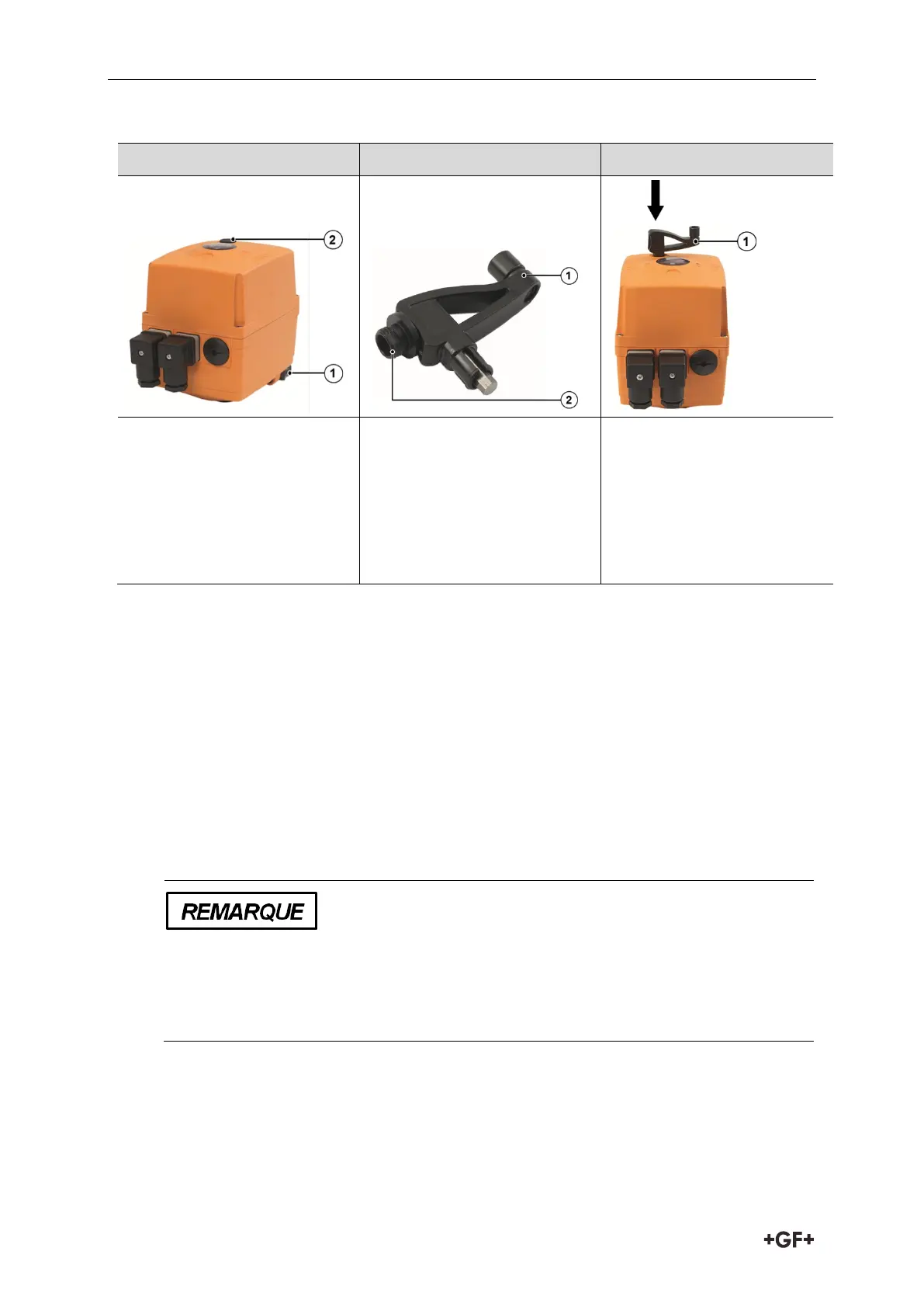

Étape 1 Étape 2 Étape 3
Retirer la manivelle
(1)
de
son logement.
Retirer la vis du couvercle
(2)
avec la manivelle
(1)
.
L'aimant se charge du
centrage d'une position. La
vis du couvercle reste collée
magnétiquement à la
manivelle.
Enficher la manivelle dans
le six pans sous bouchon.
9.1.2 Procédure
1. Débrancher le servomécanisme de l'alimentation en tension en retirant le connecteur
DIN.
2. Enfoncer la manivelle jusqu'en butée. La manivelle s'engage.
Si le servomécanisme est encore sous tension, le signal d'état opérationnel s'éteint.
3. Pour ouvrir ou fermer la vanne, tourner la manivelle conformément aux tableaux ci-
dessus.
4. Pour refaire passer le servomécanisme en mode de fonctionnement normal, retirer la
manivelle (1). Réalimenter le servomécanisme en tension au moyen du connecteur
DIN. Au bout de 3 secondes, le servomécanisme redémarre.
Dégâts sur le servomécanisme dus à un
court-circuit ou à la corrosion !
Humidité et/ou saleté dans le servomécanisme.

S'assurer qu'il n'y a pas d'eau dans le servomécanisme.
5. Revisser la vis du couvercle (2).
6. Remettre la manivelle (1) en place dans son logement.
