Structure et fonctionnement Mode d'emploi
88
N'utiliser qu'une seule source de tension pour le raccordement aux bornes 1, 2, 3 ou
4. Ne pas fournir de tension d'alimentation à un actionneur à partir de différentes
sources de tension !

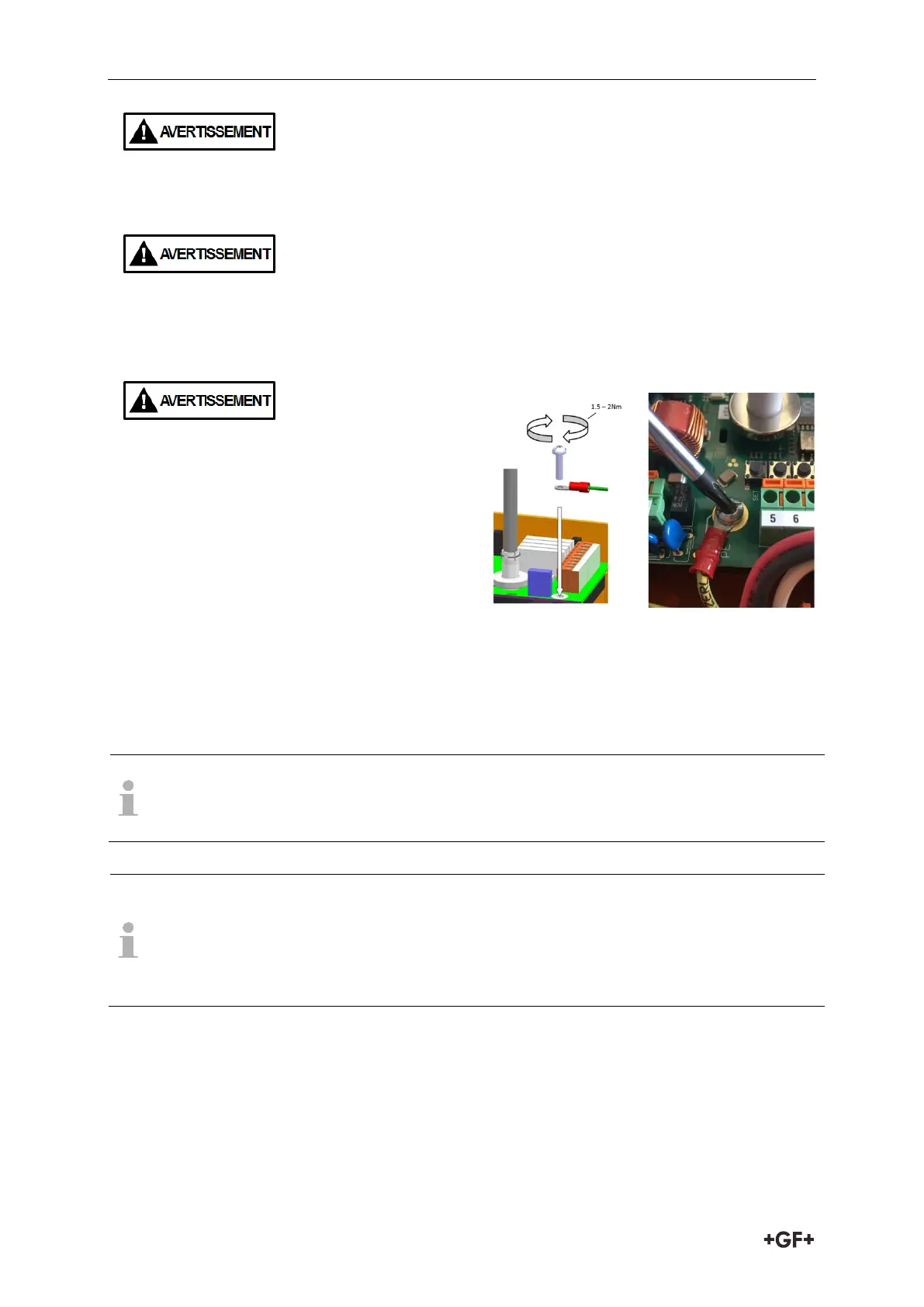

Raccordement de l'actionneur à l'aide d'un fil à bout libre à travers les presse-étoupes
fournis. Raccordez la terre de protection (PE) fournie sur la carte principale. Utiliser
une cosse à anneau isolée appropriée, acceptant des fils de 0,5 à 1,5 mm2, diamètre
de l'anneau 0,5 cm.
Longueur minimale du câble du fil de
terre (PE) :
Assurez-vous que la longueur minimale
du fil de terre (PE) est de 2,5 cm (1")
plus longue que les fils de tension. De
cette façon, le conducteur de terre sera
le dernier fil à supporter la tension en
cas de défaillance du presse-étoupe.
Veillez à ce que le couple de serrage des vis soit au minimum de 1,5 - Nm !
Utilisez uniquement les presse-étoupes fournis EXW. Après l'insertion des câbles, vérifier que le
presse-étoupe est suffisamment fermé (clé de 24 mm) et que le joint d'étanchéité serre complètement
le câble de raccordement pour assurer la protection contre l'eau et la décharge de traction.
Au départ de l'usine, la confirmation de position est câblée en tant que contact à
ouverture (NF). Mais sur site, il est possible de l'exécuter ultérieurement en tant que
contact à fermeture (NO).
Par défaut, la livraison s'effectue avec un connecteur pour la confirmation de
position OUVERTE/FERMÉE. Un connecteur avec la broche supplémentaire pour la
confirmation INTERMÉDIAIRE peut se commander en tant qu'accessoire ou
configuration spéciale. La fonctionnalité existe dans chaque servomécanisme. Le
raccordement via une douille passe-câble est également possible à tout moment.
