Grundfos ALPHA1 model B User Manual

Deutsch (DE)
31

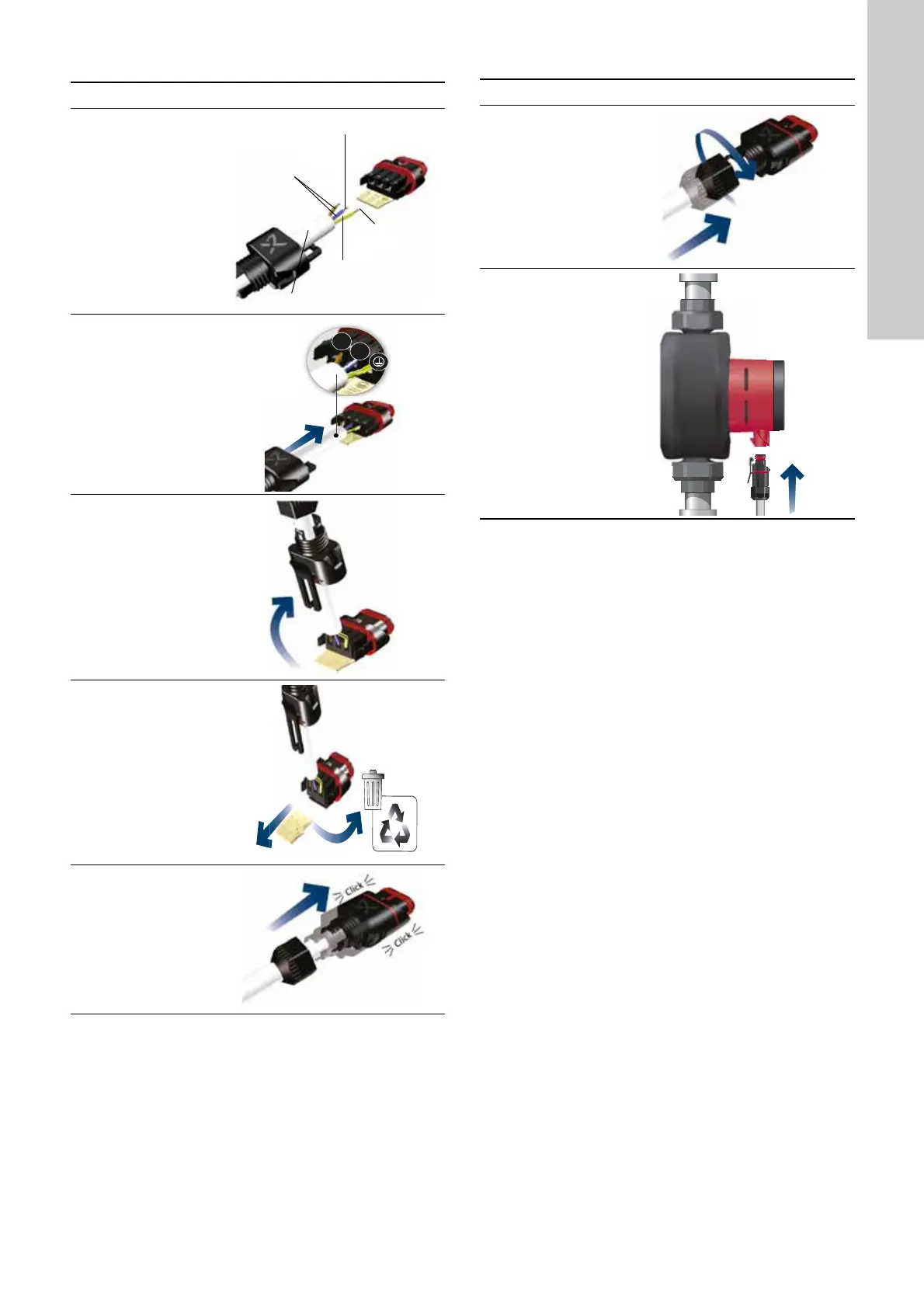

4.1 Zusammenbauen des Steckers
Schritt Maßnahme Abbildung
1
Bringen Sie die
Kabelverschrau-
bung und die Ste-
ckerabdeckung am
Kabel an. Entfernen
Sie die Isolation an
den einzelnen Lei-
tern des Kabels wie
dargestellt.
TM05 5538 3812
2
Schließen Sie die
einzelnen Leiter an
den Stecker für die
Stromversorgung
an.
TM05 5539 3812
3
Biegen Sie das
Kabel mit den ein-
zelnen Leitern nach
oben.
TM05 5540 3812
4
Ziehen Sie die Leit-
platte heraus und
entsorgen Sie sie.
TM05 5541 3812
5
Setzen Sie die Ste-
ckerabdeckung auf
den Stecker für die
Stromversorgung.
TM05 5542 3812
0,5-1,5 mm
2
12 mm
∅5,5-10 mm
7 mm
17 mm
L
N
6
Schrauben Sie die
Kabelverschrau-
bung auf den Ste-
cker für die Strom-
versorgung.
TM05 5543 3812
7
Schließen Sie den
Stecker für die
Stromversorgung
an den Schaltkas-
ten der Pumpe an.
TM05 3059 0912
Schritt Maßnahme Abbildung

Grundfos ALPHA1 model B Specifications

General

Maximum Operating Pressure	10 bar
Supply Voltage	230 V
Enclosure Class	IP42
Insulation Class	F
Pump Type	Circulator
Port-to-port length	180 mm
