Deutsch (DE)
39
7.6 Pumpenleistung
Verhältnis zwischen Pumpeneinstellung und Pumpenleistung
Abb. 24 zeigt das Verhältnis zwischen der Pumpeneinstellung
und der Pumpenleistung anhand der Kennlinien. Siehe auch
Abschnitt 10. Leistungskennlinien.

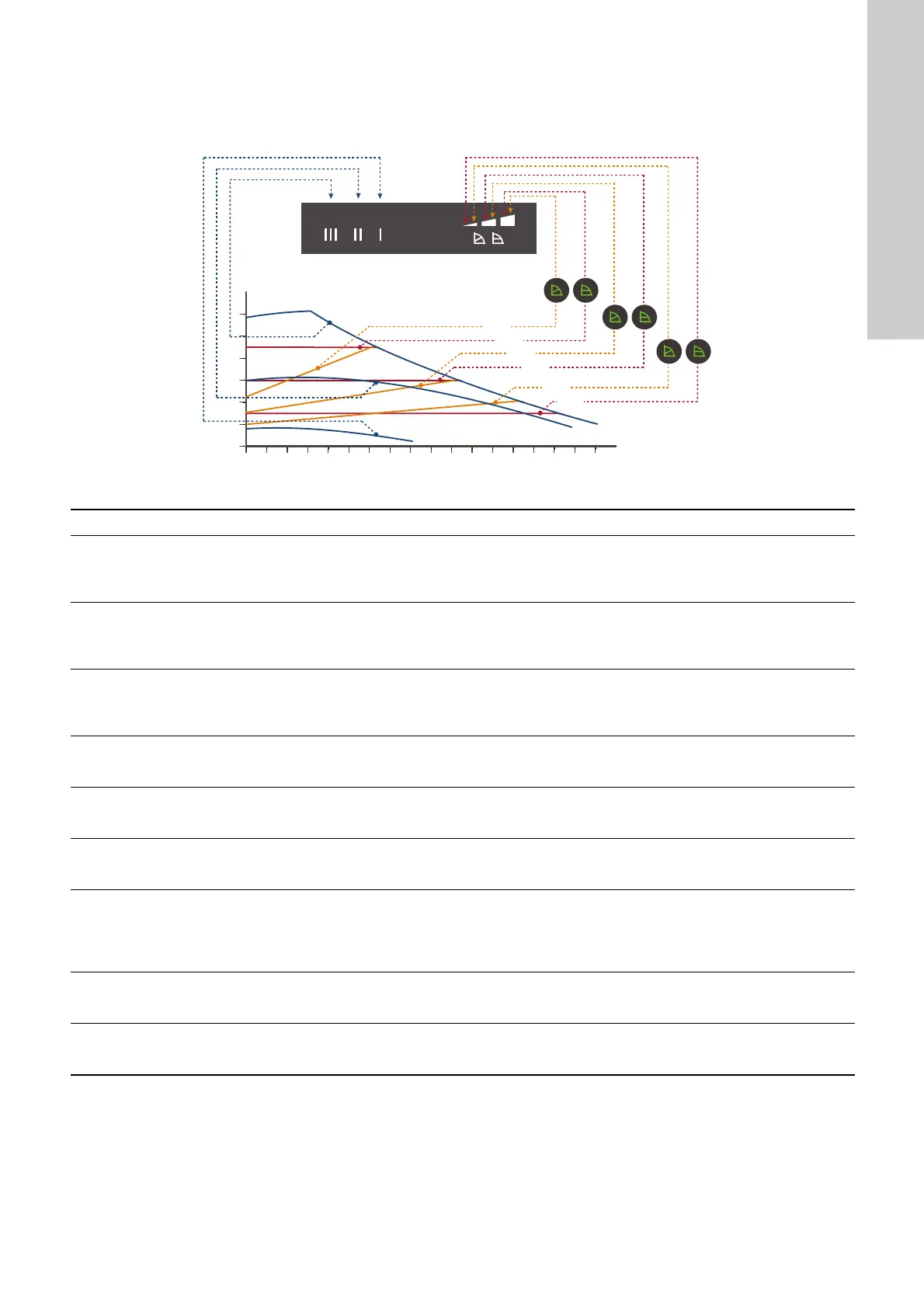

Abb. 24 Pumpeneinstellung im Verhältnis zur Pumpenleistung
TM05 2771 2817
Einstellung Pumpenkennlinie Funktion
PP1
Untere Proportional-
druck-Kennlinie
Der Betriebspunkt der Pumpe bewegt sich in Abhängigkeit vom Wärmebedarf auf der unteren
Proportionaldruck-Kennlinie auf und ab. Siehe Abb. 24.
Die Förderhöhe wird mit abnehmendem Wärmebedarf reduziert und mit zunehmendem Wärme-
bedarf erhöht.
PP2
Mittlere Proportio-
naldruck-Kennlinie
Der Betriebspunkt der Pumpe bewegt sich in Abhängigkeit vom Wärmebedarf auf der mittleren
Proportionaldruck-Kennlinie auf und ab. Siehe Abb. 24.
Die Förderhöhe wird mit abnehmendem Wärmebedarf reduziert und mit zunehmendem Wärme-
bedarf erhöht.
PP3
Obere Proportional-
druck-Kennlinie
Der Betriebspunkt der Pumpe bewegt sich in Abhängigkeit vom Wärmebedarf auf der oberen Pro-
portionaldruck-Kennlinie auf und ab. Siehe Abb. 24.
Die Förderhöhe wird mit abnehmendem Wärmebedarf reduziert und mit zunehmendem Wärme-
bedarf erhöht.
CP1
Untere Konstant-
druck-Kennlinie
Der Betriebspunkt der Pumpe bewegt sich in Abhängigkeit vom Wärmebedarf auf der unteren
Konstantdruckkennlinie hin und her. Siehe Abb. 24.
Die Förderhöhe wird unabhängig vom Wärmebedarf konstant gehalten.
CP2
Mittlere Konstant-
druck-Kennlinie
Der Betriebspunkt der Pumpe bewegt sich in Abhängigkeit vom Wärmebedarf auf der mittleren
Konstantdruck-Kennlinie hin und her. Siehe Abb. 24.
Die Förderhöhe wird unabhängig vom Wärmebedarf konstant gehalten.
CP3
Obere Konstant-
druck-Kennlinie
Der Betriebspunkt der Pumpe bewegt sich in Abhängigkeit vom Wärmebedarf auf der oberen
Konstantdruck-Kennlinie hin und her. Siehe Abb. 24.
Die Förderhöhe wird unabhängig vom Wärmebedarf konstant gehalten.
III Drehzahlstufe III
Die Pumpe läuft mit konstanter Drehzahl und damit auf einer konstanten Kennlinie.
Auf Drehzahlstufe III läuft die Pumpe unter allen Betriebsbedingungen mit maximaler Drehzahl
und damit auf der oberen Kennlinie. Siehe Abb. 24.
Indem die Pumpe kurzzeitig auf Drehzahlstufe III eingestellt wird, kann eine Schnellentlüftung der
Pumpe erreicht werden. Siehe Abschnitt 5.3 Entlüften der Pumpe.
II Drehzahlstufe II
Die Pumpe läuft mit konstanter Drehzahl und damit auf einer konstanten Kennlinie.
Auf Drehzahlstufe II läuft die Pumpe unter allen Betriebsbedingungen mit mittlerer Drehzahl und
damit auf der mittleren Kennlinie. Siehe Abb. 24.
I Drehzahlstufe I
Die Pumpe läuft mit konstanter Drehzahl und damit auf einer konstanten Kennlinie.
Auf Drehzahlstufe I läuft die Pumpe unter allen Betriebsbedingungen mit minimaler Drehzahl und
damit auf der unteren Kennlinie. Siehe Abb. 24.
III
II
I
H
PP3
CP3
CP2
PP1
CP1
PP2
Q

Grundfos ALPHA1 model B Specifications

General

Maximum Operating Pressure	10 bar
Supply Voltage	230 V
Enclosure Class	IP42
Insulation Class	F
Pump Type	Circulator
Port-to-port length	180 mm
