Grundfos ALPHA1 model B User Manual

Deutsch (DE)
36

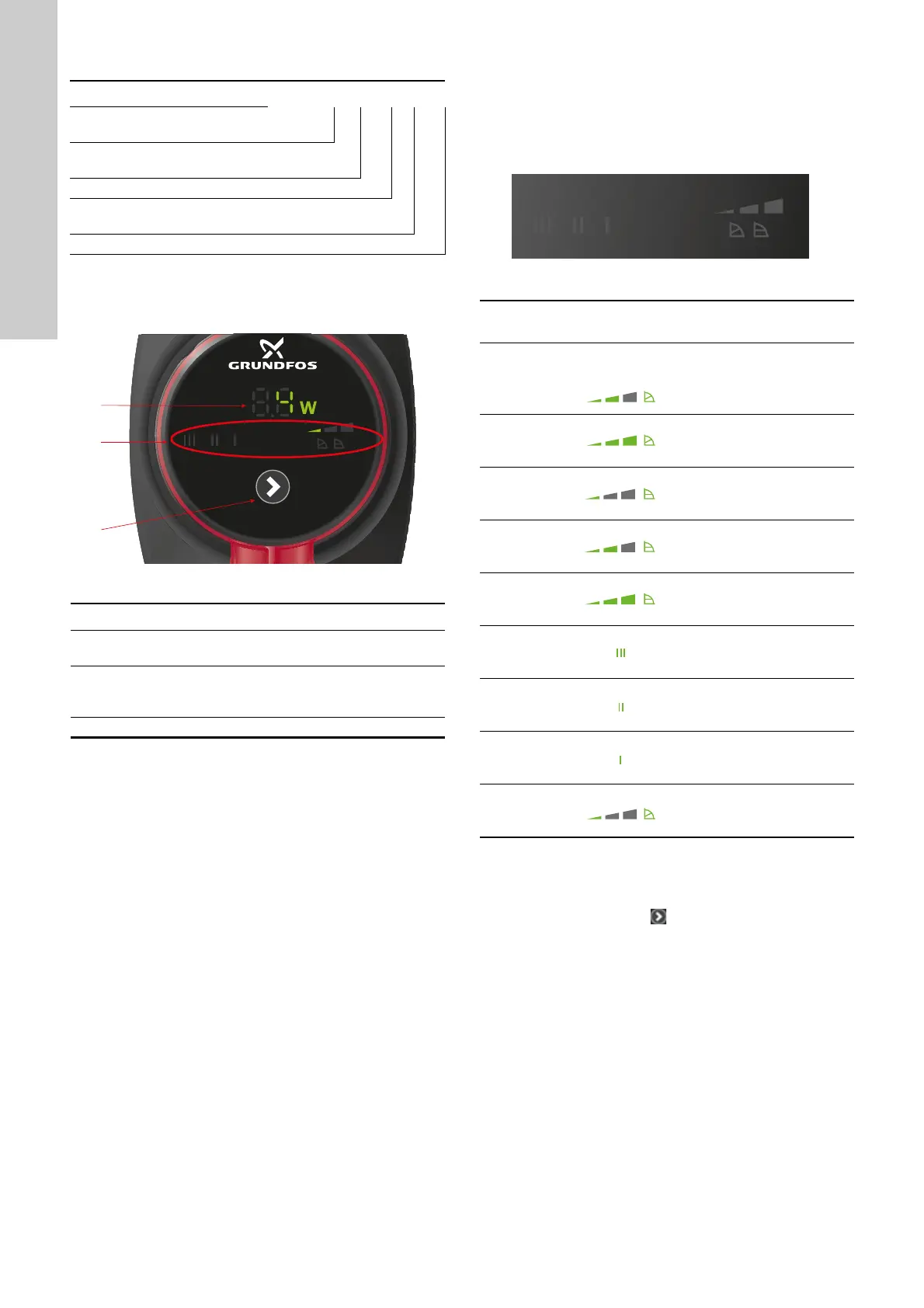

6.4.2 Typenschlüssel
7. Regelungsfunktionen
7.1 Elemente auf dem Bedienfeld
Abb. 14 Bedienfeld
7.2 Display
Das Display (1) leuchtet, sobald die Stromversorgung eingeschal-
tet wurde.
Das Display zeigt die aktuelle Leistungsaufnahme der Pumpe in
Watt an.
Dreht sich das Laufrad der Pumpe, z. B. beim Befüllen mit Was-
ser, wird genügend Energie erzeugt, um das Display zum Leuch-
ten zu bringen, auch wenn die Stromversorgung ausgeschaltet
ist.
7.3 Leuchtfelder zum Anzeigen der
Pumpeneinstellung
Die Pumpe verfügt über neun Leistungseinstellungen, die über
die Taste (5) ausgewählt werden können. Siehe Abb. 14.
Die Pumpeneinstellung wird durch neun Leuchtfelder im Display
angezeigt. Siehe Abb. 15.
Abb. 15 Neun Leuchtfelder
Informationen zu den einzelnen Pumpeneinstellungen finden Sie
in Abschnitt 7.5 Regelungsarten.
7.4 Taste zum Auswählen der Pumpeneinstellung
Bei jedem Drücken der Taste wird die Pumpeneinstellung
geändert. Siehe Abb. 14, Pos. 5.
Durch neunmaliges Drücken der Taste werden alle Einstellungen
einmal durchlaufen. Siehe Abschnitt 7.3 Leuchtfelder zum Anzei-
gen der Pumpeneinstellung.
Beispiel ALPHA1 25 -40 N 180
Pumpentyp
[ ]: Standardausführung
Nennweite (DN) des Saug- und Druckstut-
zens [mm]
Maximale Förderhöhe [dm]
[ ]: Pumpengehäuse aus Gusseisen
N: Pumpengehäuse aus nichtrostendem Stahl
Einbaulänge [mm]
TM06 9101 4317
Pos. Beschreibung
1
Display zum Anzeigen der aktuellen Leistungsauf-
nahme in Watt
2
Leuchtfelder zum Anzeigen der Pumpeneinstellung
Siehe Abschnitt 7.3 Leuchtfelder zum Anzeigen der
Pumpeneinstellung.
3 Taste zum Auswählen der Pumpeneinstellung
1
2
3
POWER
ON
ALPHA1
TM06 9100 4317
Tastendruck
(Anzahl)
Aktivierte
Leuchtfelder
Beschreibung
0
Werkseinstel-
lung
Mittlere Proportional-
druck-Kennlinie, PP2
1
Obere Proportional-
druck-Kennlinie, PP3
2
Untere Konstantdruck-Kenn-
linie, CP1
3
Mittlere Konstantdruck-Kenn-
linie, CP2
4
Obere Konstantdruck-Kennli-
nie, CP3
5
Konstantkennlinie/konstante
Drehzahl, Drehzahlstufe III
6
Konstantkennlinie/konstante
Drehzahl, Drehzahlstufe II
7
Konstantkennlinie/konstante
Drehzahl, Drehzahlstufe I
8
Untere Proportional-
druck-Kennlinie, PP1
POWER
ON

Grundfos ALPHA1 model B Specifications

General

Maximum Operating Pressure	10 bar
Supply Voltage	230 V
Enclosure Class	IP42
Insulation Class	F
Pump Type	Circulator
Port-to-port length	180 mm
