Grundfos ALPHA1 model B User Manual

Français (FR)
62
7.6 Performance du circulateur
Relation entre le réglage et la performance du circulateur.

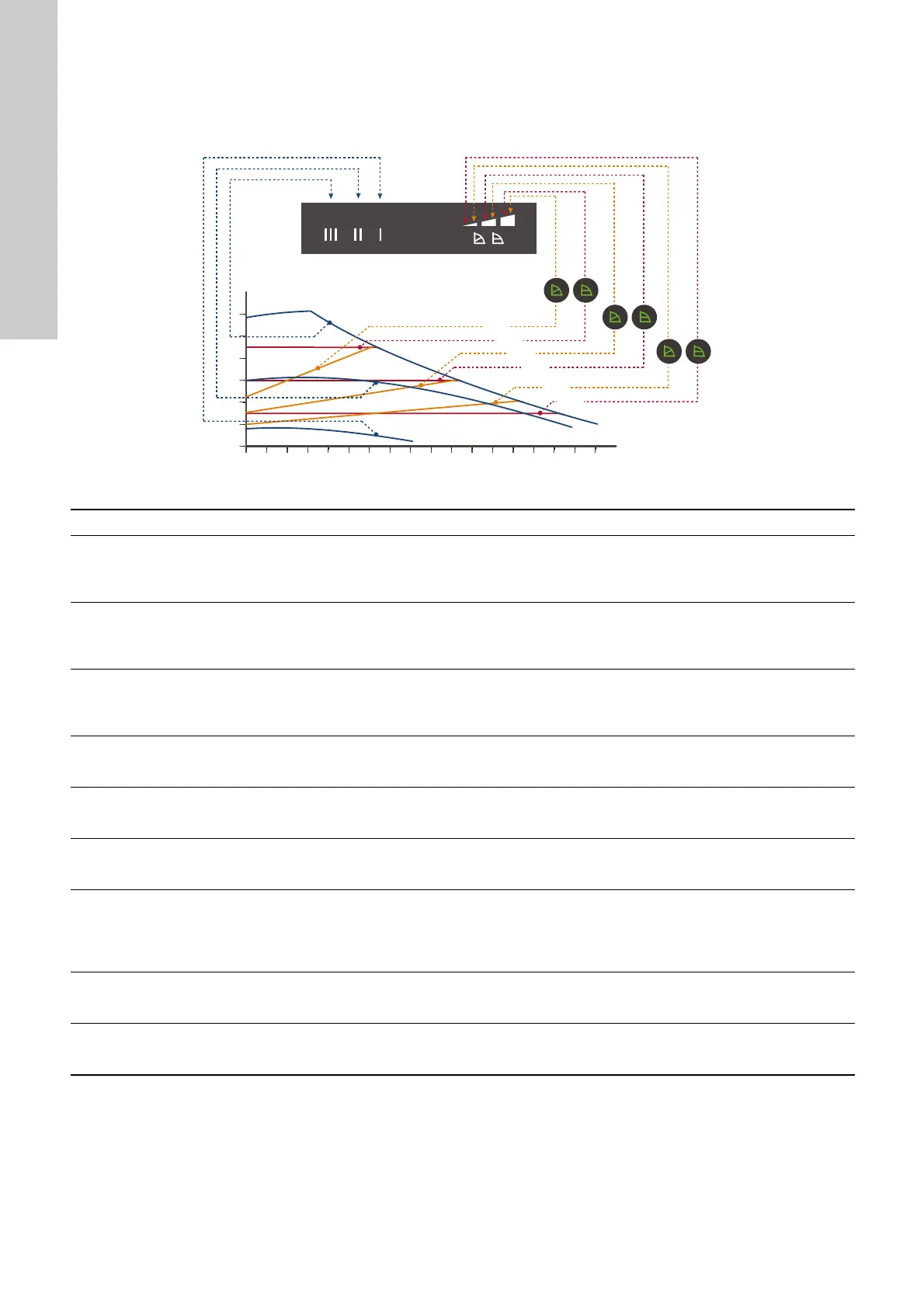

La figure 24 illustre la relation entre le réglage et la performance
du circulateur au moyen de courbes. Voir aussi paragraphe
10. Courbes de performance.
Fig. 24 Réglage du circulateur en fonction de ses performances
TM05 2771 2817
Réglage Courbe du circulateur Fonction
PP1
Courbe de pression
proportionnelle la plus
basse
Le point de consigne monte ou descend sur la courbe de pression proportionnelle la plus basse,
selon les besoins de chauffage. Voir fig. 24.
La hauteur est réduite en cas de baisse des besoins de chauffage et plus élevée en cas de
hausse des besoins de chauffage.
PP2
Courbe de pression
proportionnelle inter-
médiaire
Le point de consigne monte ou descend sur la courbe de pression proportionnelle intermédiaire,
selon les besoins de chauffage. Voir fig. 24.
La hauteur est réduite en cas de baisse des besoins de chauffage et plus élevée en cas de
hausse des besoins de chauffage.
PP3
Courbe de pression
proportionnelle la plus
élevée
Le point de consigne monte ou descend sur la courbe de pression proportionnelle la plus élevée,
selon les besoins de chauffage. Voir fig. 24.
La hauteur est réduite en cas de baisse des besoins de chauffage et plus élevée en cas de
hausse des besoins de chauffage.
CP1
Courbe de pression
constante la plus basse
Le point de consigne monte ou descend sur la courbe de pression constante la plus basse, selon
les besoins de chauffage dans l'installation. Voir fig. 24.
La hauteur manométrique reste constante, quels que soient les besoins de chauffage.
CP2
Courbe de pression
constante intermédiaire
Le point de consigne monte ou descend sur la courbe de pression constante intermédiaire, selon
les besoins de chauffage dans l'installation. Voir fig. 24.
La hauteur manométrique reste constante, quels que soient les besoins de chauffage.
CP3
Courbe de pression
constante la plus éle-
vée
Le point de consigne monte ou descend sur la courbe de pression constante la plus élevée, selon
les besoins de chauffage dans l'installation. Voir fig. 24.
La hauteur manométrique reste constante, quels que soient les besoins de chauffage.
III Vitesse III
Le circulateur tourne selon une courbe constante, c'est-à-dire à vitesse constante.
Sur la vitesse III, le circulateur est réglé pour fonctionner selon la courbe maximum dans toutes
les conditions de fonctionnement. Voir fig. 24.
Vous obtenez une purge rapide du circulateur en réglant le circulateur sur la vitesse III pendant
une courte période. Voir paragraphe 5.3 Purge du circulateur.
II Vitesse II
Le circulateur tourne selon une courbe constante, c'est-à-dire à vitesse constante.
Sur la vitesse II, le circulateur est réglé pour fonctionner selon la courbe intermédiaire dans toutes
les conditions de fonctionnement. Voir fig. 24.
I Vitesse I
Le circulateur tourne selon une courbe constante, c'est-à-dire à vitesse constante.
Sur la vitesse I, le circulateur est réglé pour fonctionner selon la courbe minimum dans toutes les
conditions de fonctionnement. Voir fig. 24.
III
II
I
H
PP3
CP3
CP2
PP1
CP1
PP2
Q

Grundfos ALPHA1 model B Specifications

General

Maximum Operating Pressure	10 bar
Supply Voltage	230 V
Enclosure Class	IP42
Insulation Class	F
Pump Type	Circulator
Port-to-port length	180 mm
