Français (FR)
51
1.3 Remarques
Les symboles et les remarques ci-dessous peuvent être mention-
nés dans la notice d'installation et de fonctionnement, dans les
consignes de sécurité et les instructions de service Grundfos.
2. Réception du produit
2.1 Inspection du produit
Vérifier que le produit reçu est conforme à la commande.
Vérifier que la tension et la fréquence du produit correspondent à
celles du site d'installation. Voir paragraphe 6.4.1 Plaque signalé-
tique.
2.2 Contenu de la livraison
L'emballage contient les éléments suivants :
• un circulateur ALPHA1
• une prise ALPHA
• des coquilles d'isolation
• deux joints
• un guide rapide.
3. Installation du produit
3.1 Installation mécanique
3.1.1 Montage du produit

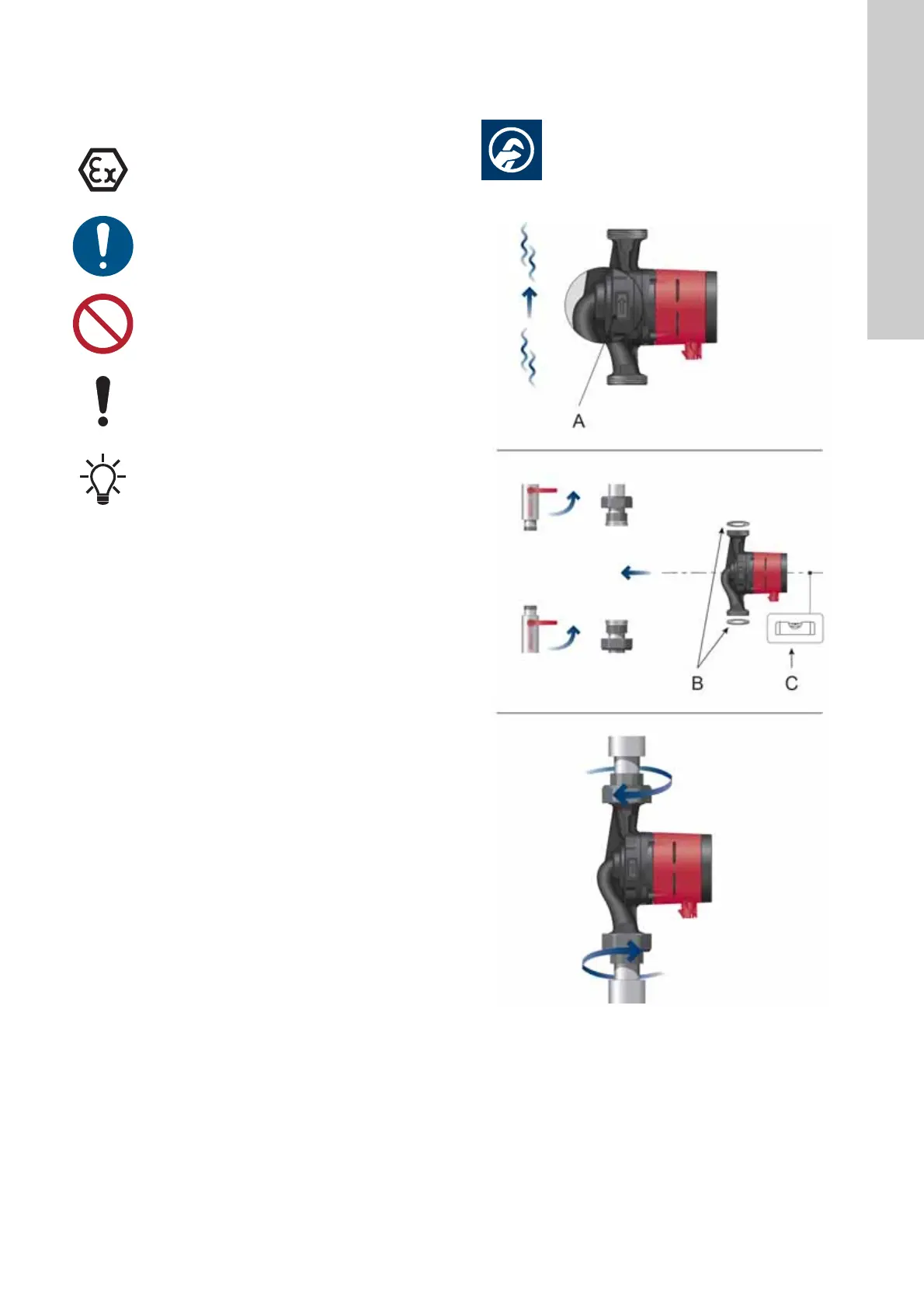

Fig. 1 Montage du produit
Les flèches sur le corps du circulateur indiquent le sens d'écoule-
ment dans le circulateur. Voir fig. 1, pos. A.
1. Mettre les deux joints en place pendant le montage du circula-
teur sur la tuyauterie. Voir fig. 1, pos. B.
2. Installer le circulateur avec l'arbre du moteur à l'horizontale.
Voir fig. 1, pos. C. Voir aussi paragraphe 3.2 Positions du cof-
fret de commande.
3. Serrer les raccords.
Observer ces instructions pour les pompes antidéfla-
grantes.
Un cercle bleu ou gris autour d'un pictogramme
blanc indique qu'il faut agir.
Un cercle rouge ou gris avec une barre diagonale,
autour d'un pictogramme noir éventuel, indique
qu'une action est interdite ou doit être interrompue.
Si ces consignes de sécurité ne sont pas respectées,
cela peut entraîner un dysfonctionnement ou endom-
mager le matériel.
Conseils et astuces pour faciliter les opérations.
TM05 3057 0612
