4.1 Montage de la prise

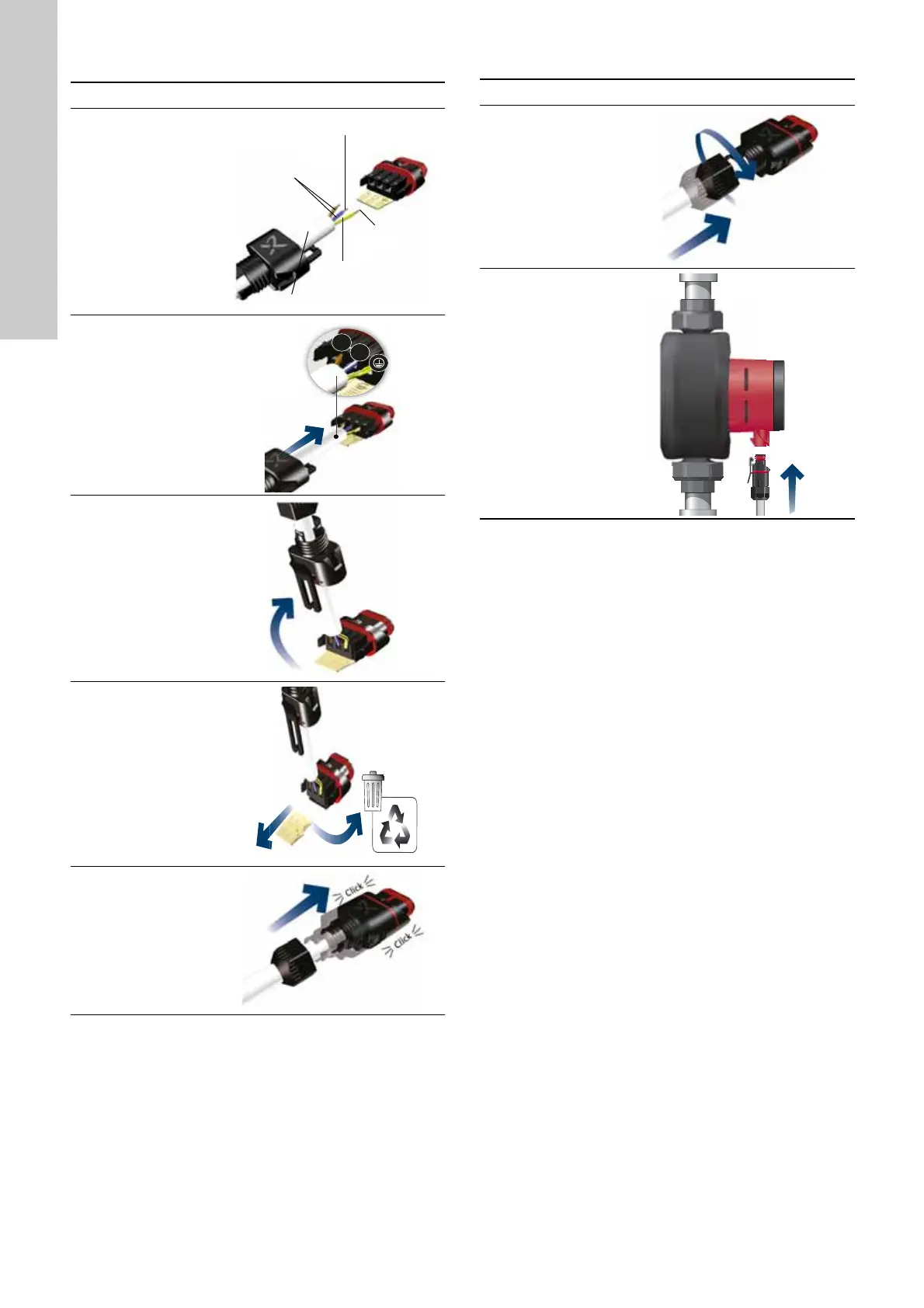

Étape Action Illustration
1
Raccorder le
presse-étoupe et
le couvercle de la
prise au câble.
Dénuder les
conducteurs
comme illustré.
TM05 5538 3812
2
Raccorder les
conducteurs à la
prise.
TM05 5539 3812
3
Couder le câble
avec les conduc-
teurs dirigés vers
le haut.
TM05 5540 3812
4
Retirer la plaque
de guidage du
conducteur et la
jeter.
TM05 5541 3812
5
Clipser le cou-
vercle de la prise
sur la prise d'ali-
mentation.
TM05 5542 3812
0,5 - 1,5 mm
2
12 mm
∅5,5 - 10 mm
7 mm
17 mm
L
N
6
Visser le
presse-étoupe sur
la prise d'alimen-
tation.
TM05 5543 3812
7
Insérer la prise
dans la fiche mâle
du coffret de com-
mande du circula-
teur.
TM05 3059 0912
Étape Action Illustration

Grundfos ALPHA1 model B Specifications

General

Maximum Operating Pressure	10 bar
Supply Voltage	230 V
Enclosure Class	IP42
Insulation Class	F
Pump Type	Circulator
Port-to-port length	180 mm
