Français (FR)
60
7.5 Modes de régulation
7.5.1 Réglage du circulateur pour les installations de
chauffage bi-tubes

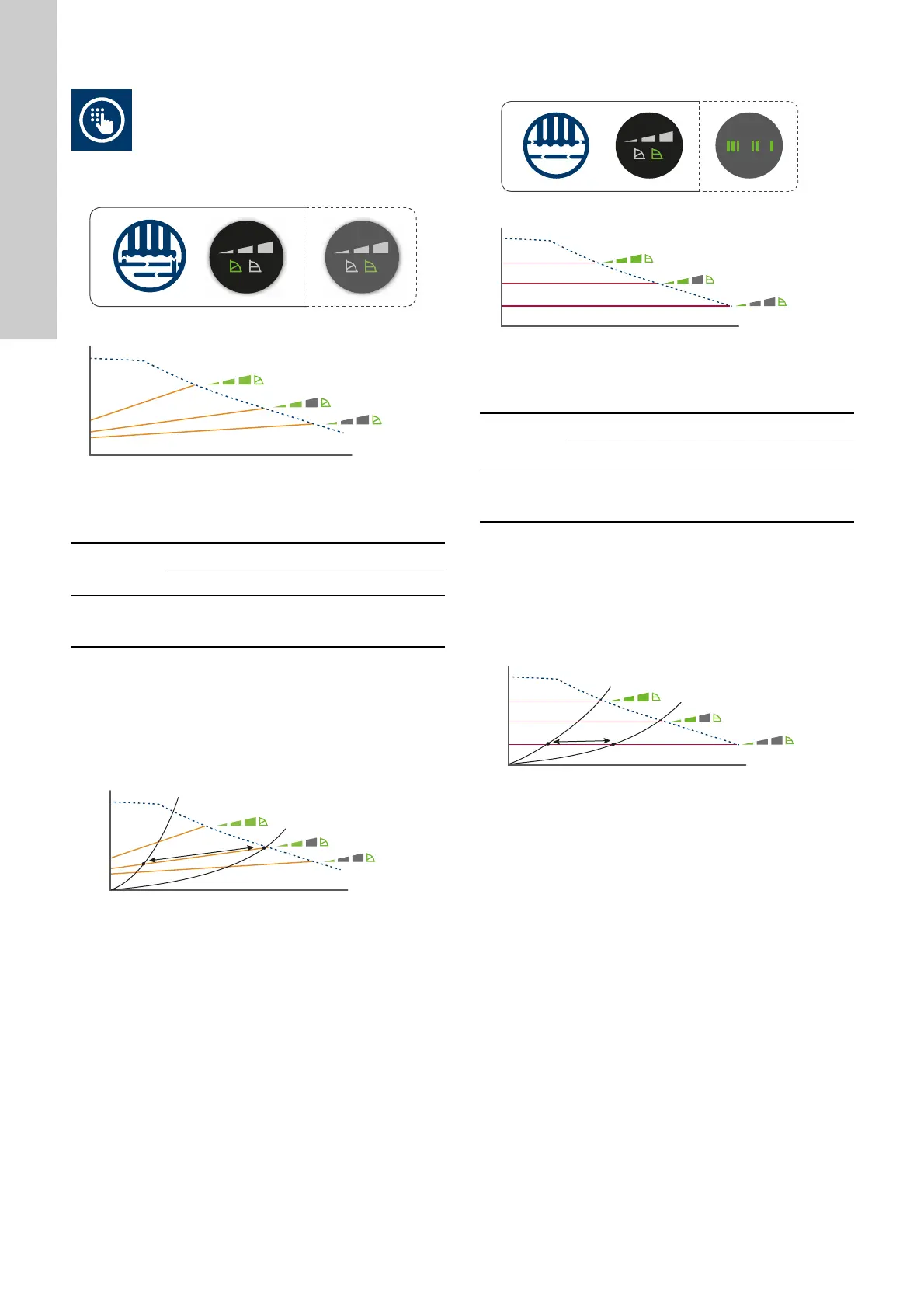

Fig. 16 Sélection du réglage du circulateur en fonction du type
d'installation
16Réglage recommandé et alternatif en fonction de la fig. :
* Voir paragraphe 10.1 Guide des courbes de performance.
Courbe de pression proportionnelle, PP1, PP2 ou PP3
Une régulation à pression proportionnelle ajuste la performance
du circulateur aux besoins de chauffage réels. La performance du
circulateur suit la courbe sélectionnée, PP1, PP2 or PP3. Voir fig.
17 avec PP2 sélectionnée. Pour plus d'informations, voir para-
graphe 10.1 Guide des courbes de performance.
Fig. 17 Trois courbes à pression proportionnelle et réglages
La sélection du réglage de pression proportionnelle dépend des
caractéristiques de l'installation de chauffage en question et des
besoins de chauffage réels.
7.5.2 Réglage du circulateur pour les installations de
chauffage mono-tubes
Fig. 18 Sélection du réglage du circulateur en fonction du type
d'installation
Réglage recommandé et alternatif en fonction de la fig. 18 :
* Voir paragraphe 10.1 Guide des courbes de performance.
Courbe de pression constante, CP1, CP2 ou CP3
La régulation à pression constante ajuste le débit aux besoins de
chauffage réels en conservant une pression constante. La perfor-
mance du circulateur suit la courbe sélectionnée, CP1, CP2 ou
CP3. Voir fig. 21 avec CP1 sélectionnée. Pour plus d'informa-
tions, voir paragraphe 10.1 Guide des courbes de performance.
Fig. 19 3 courbes à pression constante et réglages
La sélection du réglage de pression constante dépend des carac-
téristiques de l'installation de chauffage en question et des
besoins de chauffage réels.
TM06 9102 4317
Installation
de chauffage
Réglage du circulateur
Recommandé Alternatif
Installation
bi-tube
Courbe de pression
proportionnelle PP1,
PP2 ou PP3*
Courbe de pression
constante, CP1, CP2
ou CP3*
TM07 0086 4117
Q
H
PP3
PP2
PP1
Q
H
TM06 9099 4317
Installation
de chauf-
fage
Réglage du circulateur
Recommandé Alternatif
Installation
mono-tube
Courbe de pres-
sion constante,
CP1, CP2 ou CP3*
Courbe constante/vitesse
constante, I, II ou III*
TM07 0087 4117
Q
H
Q
H
CP3
CP2
CP1

Table of Contents

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the Grundfos ALPHA1 model B and is the answer not in the manual?

Grundfos ALPHA1 model B Specifications

General IconGeneral
Maximum Operating Pressure10 bar
Supply Voltage230 V
Enclosure ClassIP42
Insulation ClassF
Pump TypeCirculator
Port-to-port length180 mm
