Grundfos ALPHA1 model B User Manual

Deutsch (DE)
37

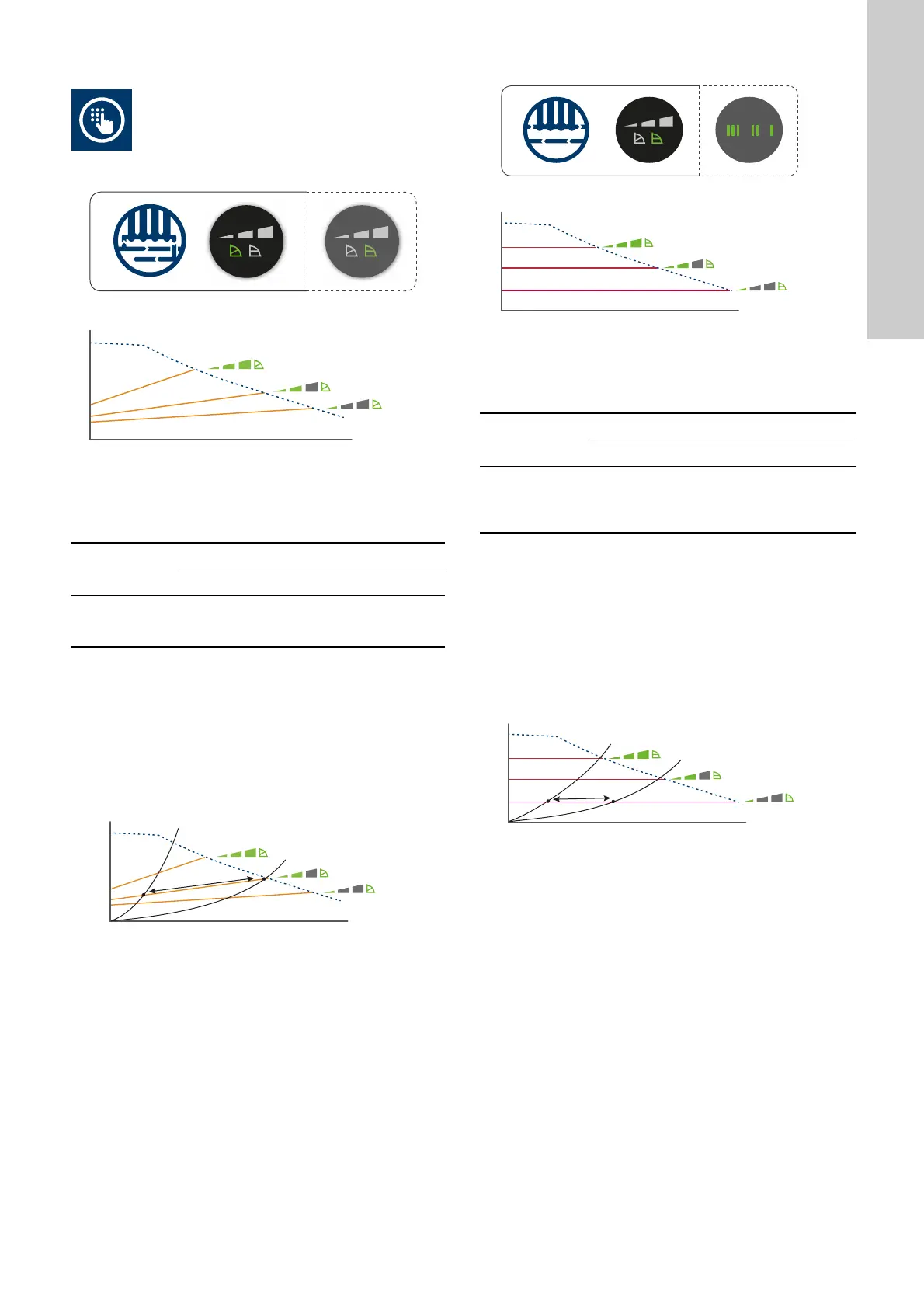

7.5 Regelungsarten
7.5.1 Pumpeneinstellung für Zweirohr-Heizungsanlagen
Abb. 16 Auswählen der Pumpeneinstellung in Abhängigkeit
vom Anlagentyp
Empfohlene und alternative Pumpeneinstellung entsprechend
Abb. 16:
* Siehe Abschnitt 10.1 Erläuterungen zu den Pumpenkennli-
nien.
Proportionaldruck-Kennlinie, PP1, PP2 oder PP3
Die Proportionaldruckregelung passt die Pumpenleistung an den
aktuellen Wärmebedarf an. Die Pumpenleistung ist dabei abhän-
gig von der ausgewählten Leistungskennlinie (PP1, PP2 oder
PP3). Siehe Abb. 17, in der PP2 ausgewählt wurde. Weitere
Informationen finden Sie in Abschnitt 10.1 Erläuterungen zu den
Pumpenkennlinien.
Abb. 17 Drei Proportionaldruck-Kennlinien und -Einstellungen
Die Wahl der richtigen Proportionaldruck-Einstellung ist von den
Eigenschaften der jeweiligen Heizungsanlage und dem aktuellen
Wärmebedarf abhängig.
7.5.2 Pumpeneinstellung für Einrohr-Heizungsanlagen
Abb. 18 Auswählen der Pumpeneinstellung in Abhängigkeit
vom Anlagentyp
Empfohlene und alternative Pumpeneinstellung entsprechend
Abb. 18:
* Siehe Abschnitt 10.1 Erläuterungen zu den Pumpenkennli-
nien.
Konstantdruck-Kennlinie, CP1, CP2 oder CP3
Die Konstantdruckregelung passt den Förderstrom an den aktuel-
len Wärmebedarf an und hält gleichzeitig einen konstanten Druck
in der Anlage aufrecht. Die Pumpenleistung ist abhängig von der
ausgewählten Leistungskennlinie (CP1, CP2 oder CP3). Siehe
Abb. 21, in der CP1 ausgewählt wurde. Weitere Informationen fin-
den Sie im Abschnitt 10.1 Erläuterungen zu den Pumpenkennli-
nien.
Abb. 19 Drei Konstantdruck-Kennlinien und -Einstellungen
Die Wahl der richtigen Konstantdruck-Einstellung ist von den
Eigenschaften der jeweiligen Heizungsanlage und dem aktuellen
Wärmebedarf abhängig.
TM06 9102 4317
Heizungsanlage
Pumpeneinstellung
Empfohlen Alternativ
Zweirohr-Anlage
Proportional-
druck-Kennlinie, PP1,
PP2 oder PP3*
Konstantdruck-Kenn-
linie, CP1, CP2 oder
CP3*
TM07 0086 4117
Q
H
PP3
PP2
PP1
Q
H
TM06 9099 4317
Heizungsanlage
Pumpeneinstellung
Empfohlen Alternativ
Einrohr-Anlage
Konstant-
druck-Kennlinie,
CP1, CP2 oder
CP3*
Konstantkennlinie/kon-
stante Drehzahl, Dreh-
zahlstufe I, II oder III*
TM07 0087 4117
Q
H
Q
H
CP3
CP2
CP1

Grundfos ALPHA1 model B Specifications

General

Maximum Operating Pressure	10 bar
Supply Voltage	230 V
Enclosure Class	IP42
Insulation Class	F
Pump Type	Circulator
Port-to-port length	180 mm
