7.5.3 Pumpeneinstellung für Fußbodenheizungsanlagen

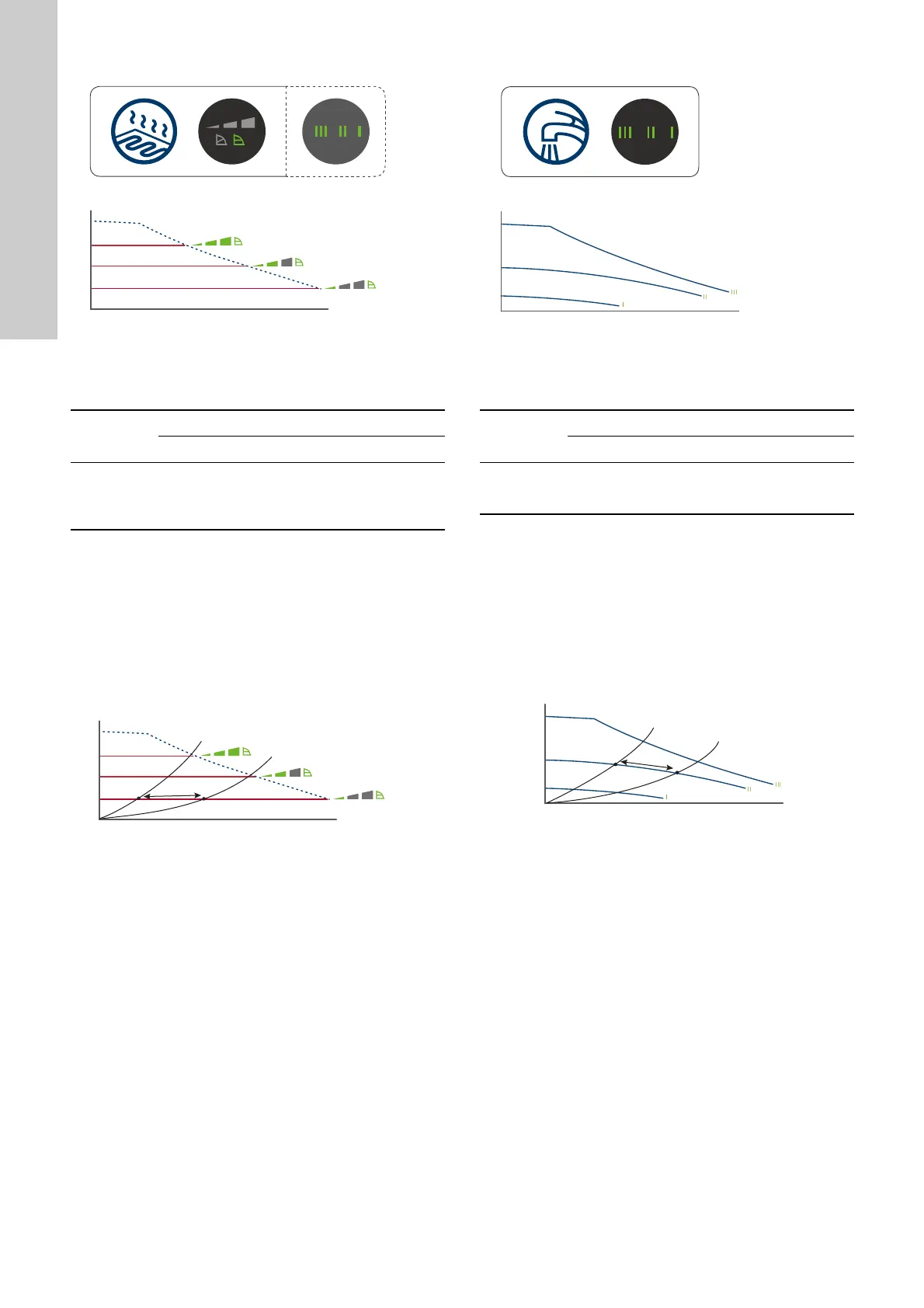

Abb. 20 Auswählen der Pumpeneinstellung in Abhängigkeit
vom Anlagentyp
Empfohlene und alternative Pumpeneinstellung entsprechend
Abb. 20:
* Siehe Abschnitt 10.1 Erläuterungen zu den Pumpenkennli-
nien.
Konstantdruck-Kennlinie, CP1, CP2 oder CP3
Die Konstantdruckregelung passt den Förderstrom an den aktuel-
len Wärmebedarf an und hält gleichzeitig einen konstanten Druck
in der Anlage aufrecht. Die Pumpenleistung ist abhängig von der
ausgewählten Leistungskennlinie (CP1, CP2 oder CP3). Siehe
Abb. 21, in der CP1 ausgewählt wurde. Weitere Informationen fin-
den Sie in Abschnitt 10.1 Erläuterungen zu den Pumpenkennli-
nien.
Abb. 21 Drei Konstantdruck-Kennlinien und -Einstellungen
Die Wahl der richtigen Konstantdruck-Einstellung ist von den
Eigenschaften der jeweiligen Heizungsanlage und dem aktuellen
Wärmebedarf abhängig.
7.5.4 Pumpeneinstellung für Trinkwarmwasseranlagen
Abb. 22 Auswählen der Pumpeneinstellung in Abhängigkeit
vom Anlagentyp
Empfohlene und alternative Pumpeneinstellung entsprechend
Abb. 22:
* Siehe Abschnitt 10.1 Erläuterungen zu den Pumpenkennli-
nien.
Konstantkennlinie/konstante Drehzahl, Drehzahlstufe I, II
oder III
Bei einem Betrieb mit Konstantkennlinie/konstanter Drehzahl
läuft die Pumpe unabhängig vom aktuellen Förderstrombedarf mit
einer konstanten Drehzahl. Die Pumpenleistung ist dabei abhän-
gig von der ausgewählten Leistungskennlinie (I, II oder III). Siehe
Abb. 23, in der II ausgewählt wurde. Weitere Informationen finden
Sie in Abschnitt 10.1 Erläuterungen zu den Pumpenkennlinien.
Abb. 23 Drei Einstellungen für Konstantkennlinie und kons-
tante Drehzahl
Die Wahl der richtigen Konstantkennlinie und konstanten Dreh-
zahl ist von den Eigenschaften der jeweiligen Heizungsanlage
und der Anzahl der voraussichtlich gleichzeitig geöffneten Ent-
nahmestellen abhängig.
7.5.5 Wechsel von der empfohlenen zur alternativen
Pumpeneinstellung
Heizungsanlagen reagieren relativ langsam auf Änderungen und
können deshalb nicht in wenigen Minuten oder Stunden auf einen
optimalen Betrieb eingestellt werden.
Sollte bei der empfohlenen Pumpeneinstellung nicht die
gewünschte Wärmeverteilung in den einzelnen Räumen des Hau-
ses erreicht werden, wechseln Sie zur alternativen Pumpenein-
stellung.
TM06 9098 4317
Anlagentyp
Pumpeneinstellung
Empfohlen Alternativ
Fußboden-
heizung
Konstant-
druck-Kennlinie,
CP1, CP2 oder
CP3*
Konstantkennlinie/kons-
tante Drehzahl, Drehzahl-
stufe I, II oder III
TM07 0087 4117
Q
TM05 3068 0912
Anlagentyp
Pumpeneinstellung
Empfohlen Alternativ
Trinkwarm-
wasseran-
lage
Konstantkennlinie/kons-
tante Drehzahl, Dreh-
zahlstufe I, II oder III
Konstantdruck-Kenn-
linie, CP1, CP2 oder
CP3*
TM05 3068 0912
